Lignes de connexion EKSCON
EKSCON15, L=15 m
et
EKSCON20, L=20 m
Lignes de connexion entre le groupe de capteurs solaires et
EKSRPS3 (canalisation d'alimentation et de reflux thermi-
quement isolées (tube d'assemblage Al-PEX) avec câble de sonde
intégré).
Sets de rallonge pour ligne de connexion EKSCONX
EKSCONX25, L=2,5 m
EKSCONX50, L=5 m
EKSCONX100, L=10 m
Canalisation d'alimentation et de reflux thermiquement isolées
avec câble de sonde intégré, colliers de fixation et raccords à
collerette.
Set de rallonge pour canalisation d'alimentation EKSCONXV
EKSCONXV80, L=8 m
Canalisation d'alimentation thermiquement isolée, résistante
aux UV, avec câble de sonde intégré, colliers de fixation,
armature de connexion de câbles et raccord à collerette.
Raccords de rangées de capteurs solaires
EKSCONRVP
Pour le raccordement de deux rangées de capteurs solaires.
Composition :
– 4 mises à la terre uniques
– 2 pinces de compensation de potentiel
– 2 obturateurs
– 2 raccords coudés pour capteur solaire
– Tube d'assemblage AI-PEX thermiquement isolé de 1 m
EKSV26P/EKSH26P
Capteurs solaires - Montage sur toiture
4PW56021-1
2 x Description du produit

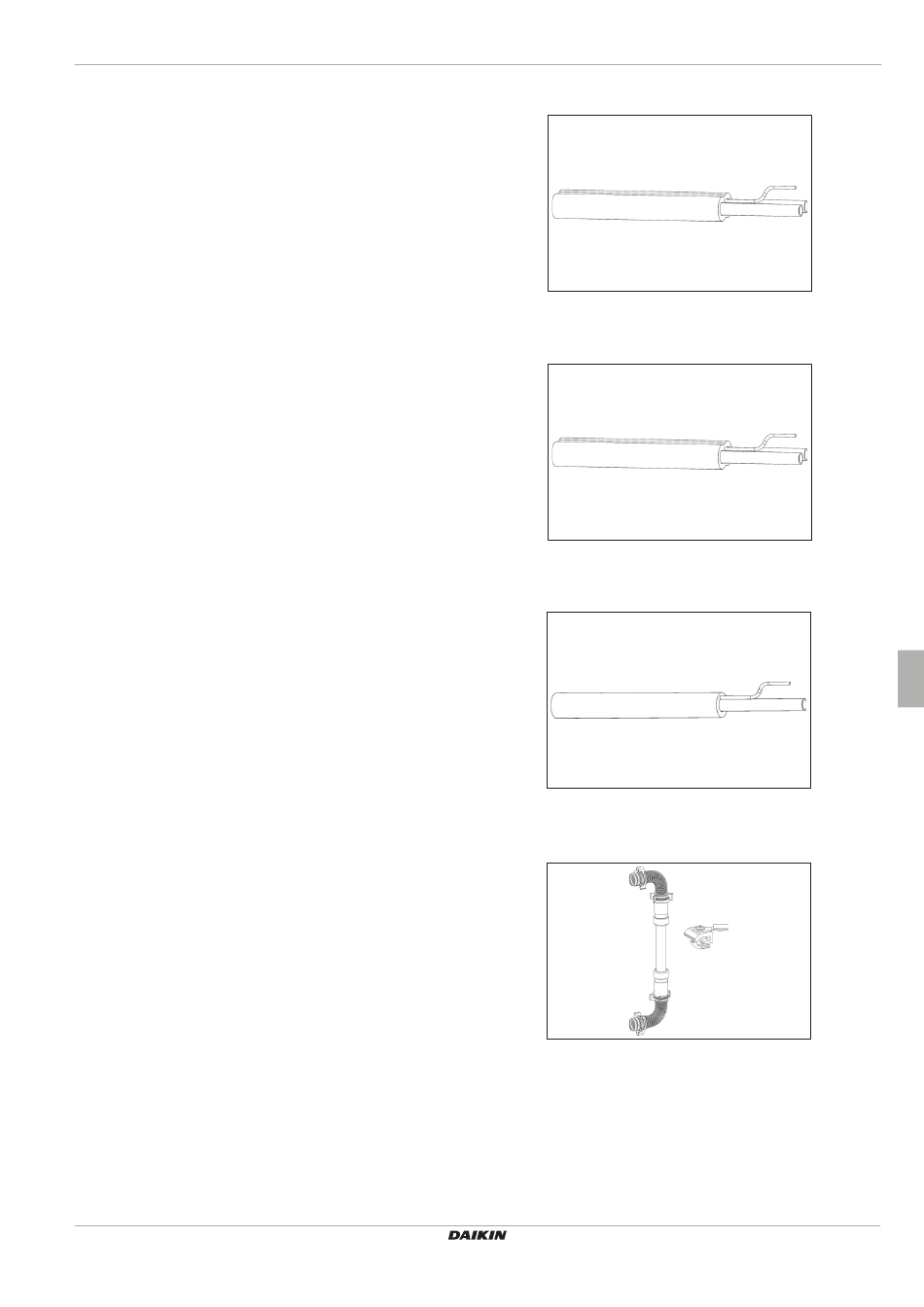

Image 2-13 EKSCON15 / EKSCON20
Image 2-14 EKSCONX
Image 2-15 EKSCONXV
Image 2-16 EKSCONRVP
