Maintenance
5.3.7
Installation d'une tête de pompe multicanaux
L'installation d'une tête de pompe multicanaux est
presque identique à celle d'une tête de pompe
standard. Toutefois, veuillez prendre note des
indications suivantes :
•
Chaque canal est fixé avec son propre détecteur de
position de mâchoire. Les fils électriques doivent être
tirés à travers le trou horizontal de la partie inférieure
de chaque tête de pompe et dirigés vers le corps de la
pompe.
•
Derrière la plaque arrière, qui est boulonné au corps de
la pompe, branchez les fils électriques en série au
câble qui les relie au tableau de sécurité.
•
Enfin, superposez les différents éléments sur les tiges
d'assemblage et l'arbre d'entraînement pour assembler
la tête multicanaux.

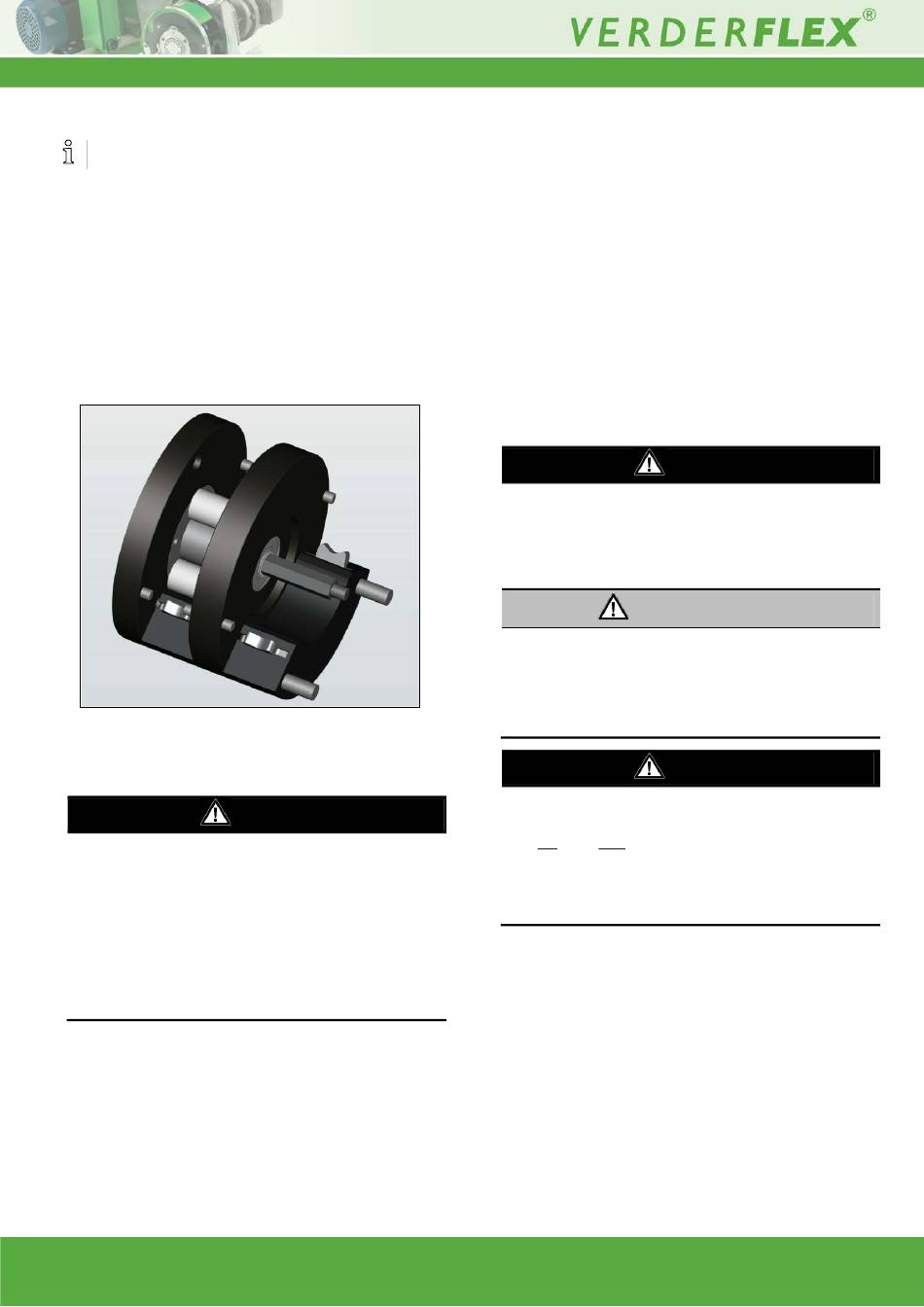

Figure 9
Installation d'une tête de pompe
multicanaux
5.4
Branchements électriques
Risque d'électrocution !
Tous les travaux d'électricité doivent être réalisés par des
électriciens qualifiés.
Assurez-vous que les caractéristiques électriques
inscrites sur la plaque signalétique sont conformes à
l'alimentation électrique.
Isolez l'alimentation principale avant de remplacer le tube
ou la cartouche.
Isolez l'alimentation principale avant de retirer le
couvercle du boîtier.
5.4.1
Installation de la boîte de transmission du moteur sur
la pompe arbre nu
1.
Soulevez le moteur et la boîte de transmission à l'aide
d'un moyen de levage approprié.
2.
Appliquez de la graisse anti grippage sur l'arbre de la
boîte de transmission.
3.
Présentez l'arbre de la boîte de transmission dans le
manchon de serrage.
4.
Alignez la clavette avec la rainure de clavette.
Rapide
DANGER
5.4.2
Branchement à l'alimentation électrique
1.
Branchez le moteur à l'alimentation nominale
Assurez-vous que le bon presse-étoupe est utilisé et que
la mise à la terre a été faite d'une manière sûre.
2.
Faites fonctionner lentement la pompe pour garantir une
bonne rotation.
6.
Fonctionnement
6.1
Démarrage de la pompe
La pompe doit être montée et branchée
correctement.
Le moteur doit être monté et branché correctement.
Les branchements ne doivent subir aucune
contrainte et être étanches.
Tous les équipements de sécurité doivent être
installés et leur fonctionnalité doit être testée.
Des projections du liquide pompé peuvent entraîner
des risques de blessure et d'intoxication !
Utilisez un équipement de protection individuelle pour
toute intervention sur la pompe.
Des liquides pompés dangereux peuvent entraîner des
risques de blessure et d'intoxication !
Récupérez et éliminez conformément aux règles et
exigences environnementales les liquides pompés qui
pourraient fuir.
Une
pression
l'équipement !
NE faites PAS fonctionner la pompe lorsque le
raccord de refoulement du liquide est fermé.
Ne faites fonctionner la pompe que dans la limite
indiquée par le fabricant (→ 10.1 Caractéristiques
techniques).
6.1.1
Mise en marche
1.
Allumez le moteur et assurez-vous qu'il fonctionne sans
incident.
2.
Faites fonctionner la pompe avec de l'eau pour
commencer (essai de mise en service) afin de déceler
d'éventuelles fuites.
3.
Vérifiez que ni l'unité de pompage ni les branchements
du tube ne fuient.
4.
Effectuez un deuxième passage en faisant fonctionner la
pompe pendant dix à 20 révolutions avec le liquide
pompé, afin d'évacuer les résidus et l'eau situés dans la
section du tube qui se trouve dans la pompe.
1.0 – 05/2013
DANGER
AVERTISSEMENT
DANGER
excessive
peut
endommager
