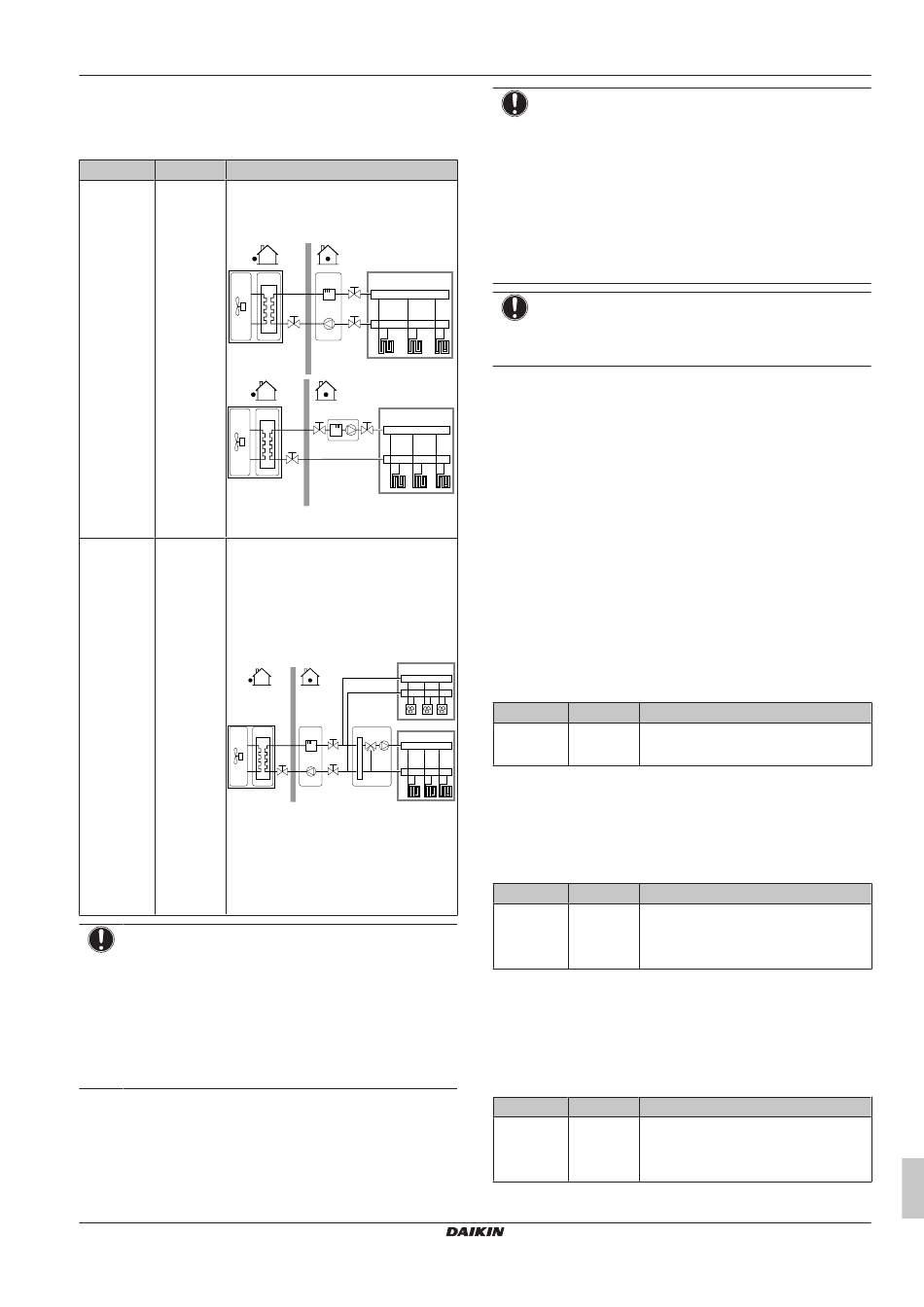

Nombre de zones
Le système peut fournir le départ d'eau à 2  zones de température
d'eau au maximum. Le nombre de zones d'eau doit être réglé au
cours de la configuration.
#
Code
[4.4]
[7‑02]
▪ 0: Zone unique
Une seule zone de température de
départ:
a Zone TD principale
[4.4]
[7‑02]
▪ 1: Zone double
Deux zones de température de départ.
La zone principale de température de
départ est composée des émetteurs
de charge thermique élevée et d'un
mélangeur pour obtenir la température
de départ voulue. En chauffage:
a Zone TD supplémentaire: température
la plus élevée
b Zone TD principale: température la
moins élevée
c Mélangeur
REMARQUE
Ne PAS configurer le système de la manière suivante peut
provoquer des dommages aux émetteurs de chaleur. Si 2
zones sont disponibles, il est important que pour le
chauffage:
▪ la zone avec la température d'eau la plus faible soit
configurée en tant que zone principale, et que
▪ la zone avec la température d'eau la plus élevée soit
configurée en tant que zone supplémentaire.
EAVH/X16S18+23DA6V(7)+9W(7)
Daikin Altherma 3 H F
4P556067-1A – 2021.09
Description
a
a
a
c
b
REMARQUE
S'il y a 2 zones et que les types d'émetteurs sont
configurés incorrectement, de l'eau à température élevée
peut être envoyée vers un émetteur à faible température
(chauffage au sol). Afin d'éviter cela:
▪ Installez un aquastat/une vanne thermostatique pour
éviter des températures trop élevées en direction d'un
émetteur à faible température.
▪ Veillez à définir correctement les types d'émetteurs
pour la zone principale [2.7] et pour la zone
supplémentaire [3.7] selon l'émetteur raccordé.
REMARQUE
Vous pouvez intégrer une vanne de dérivation de
surpression dans le système. N'oubliez pas que cette
vanne pourrait ne pas être indiquée dans les illustrations.
7.2.4
Assistant de configuration: chauffage
d'appoint
Le chauffage d'appoint est adapté afin de pouvoir être relié aux
réseaux électriques européens les plus courants. Si le chauffage
d'appoint est disponible, vous devez régler la tension, la
configuration et la puissance sur l'interface utilisateur.
Il faut régler les puissances pour les différentes phases du chauffage
d'appoint pour que la fonction de suivi de la consommation et/ou de
contrôle de la consommation électrique soit efficace. Lors de la
mesure de la valeur de résistance de chaque appareil de chauffage,
vous pouvez définir la puissance de chauffage exacte, ce qui donne
des données énergétiques plus précises.
Type de chauffage d'appoint
Le chauffage d'appoint est adapté afin de pouvoir être relié aux
réseaux électriques européens les plus courants. Le type de
chauffage d'appoint doit être défini sur l'interface utilisateur. Pour les
unités à chauffage d'appoint intégré, le type de chauffage peut être
visionné, mais pas changé.
#
Code
[9.3.1]
[E‑03]
▪ 3: 6V
▪ 4: 9W
Tension
▪ Pour un modèle 6V, vous pouvez la régler sur:
▪ 230 V, 1ph
▪ 230 V, 3ph
▪ Pour un modèle 9W, cela est fixé sur 400 V, 3ph.
#
Code
[9.3.2]
[5‑0D]
▪ 0: 230 V, 1ph
▪ 1: 230 V, 3ph
▪ 2: 400 V, 3ph
Configuration
Le chauffage d'appoint peut être configuré de différentes manières.
Vous pouvez choisir un chauffage d'appoint à seulement 1 phase ou
un chauffage d'appoint à 2 phases. En cas de 2 phases, la
puissance de la deuxième phase dépend de ce réglage. Vous
pouvez également choisir une puissance plus élevée pour la
deuxième phase en urgence.
#
Code
[9.3.3]
[4‑0A]
▪ 1: relais 1 / relais 1+2
▪ 2: relais 1 / relais 2
▪ 3: relais 1 / relais 2 Urgence relais 1+2
7 Configuration
Description
Description
Description
Manuel d'installation
19
