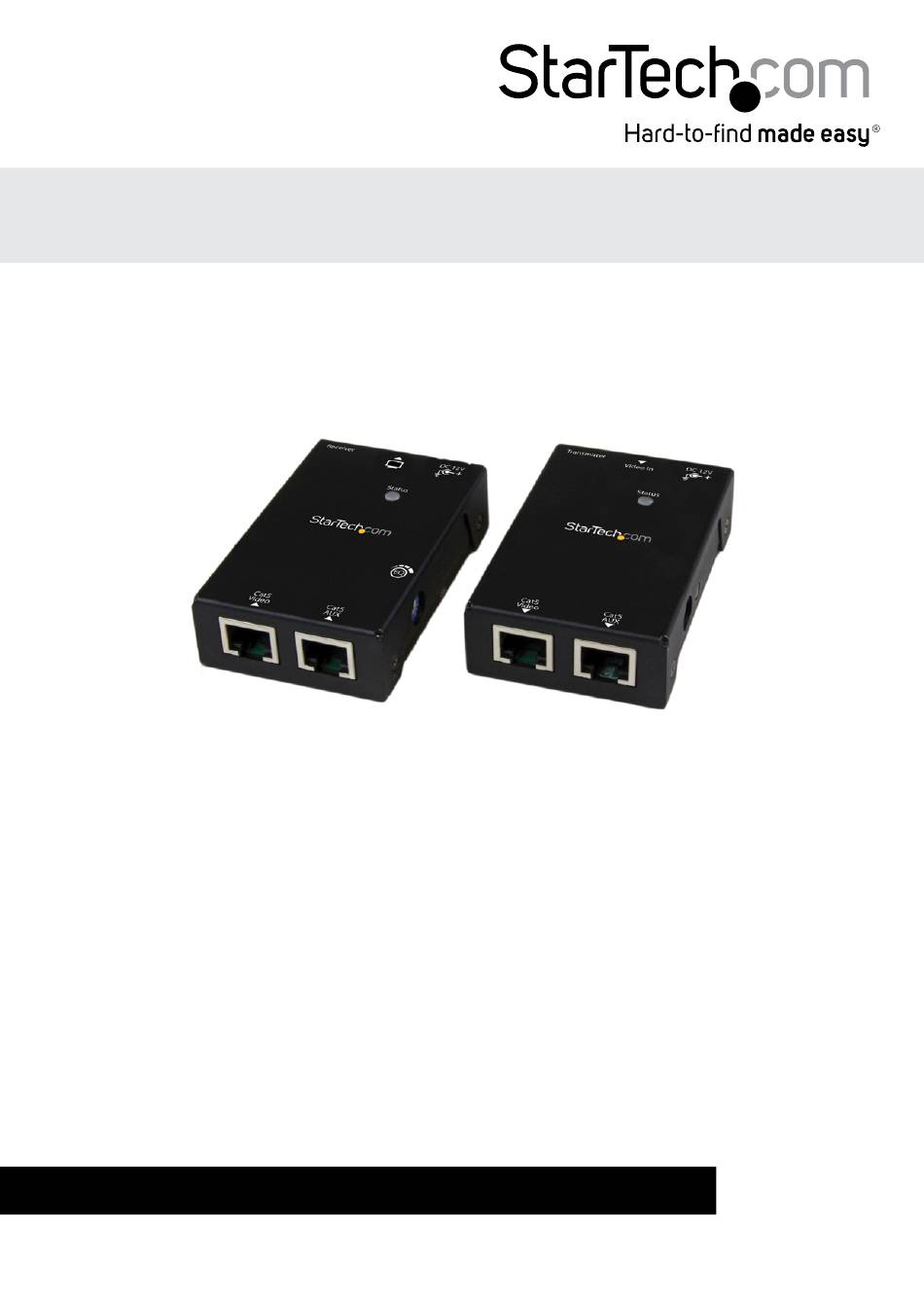

Extender HDMI® sur Cat 5e/6 - 50m
ST121SHD50
*Le produit actuel peut varier de la photos
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
Pour les informations les plus récentes, veuillez visiter www.startech.com
Révision du Manuel: 01/31/2014
Publicité
Table des Matières
Manuels Connexes pour StarTech.com ST121SHD50C
Sommaire des Matières pour StarTech.com ST121SHD50C
- Page 1 FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com Pour les informations les plus récentes, veuillez visiter www.startech.com Révision du Manuel: 01/31/2014...
-
Page 2: Déclaration De Conformité Fcc
Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la... -
Page 3: Table Des Matières
Table des Matières Graphique du produit ................1 Vue de Dessus ............................1 ’ Vue de d arrière ............................1 Vue de Face ..............................1 Introduction ....................2 Contenu de l’Emballage ......................... 2 Configuration Requise..........................2 Indicateur de témoin d’activité ......................3 Installation ....................4 Préparation de votre Site ........................ -
Page 4: Graphique Du Produit
Graphique du produit Vue de Dessus 1. Témoin d’activité 1. Témoin d’activité 2. Bouton Copie EDID 2. Selecteur EQ Vue de d arrière ’ 1. Prise d’alimentation 1. Prise d’alimentation 2. Entrée de HDMI 2. Sortie de HDMI Vue de Face 1. -
Page 5: Introduction
être facilement installé à l’aide d’un nouveaux câblage d’infrastructure Ethernet ou par un déjà existante.. Soutenu par une garantie StarTech.com de 2 ans et support technique à vie gratuite. Contenu de l’Emballage • 1 Émetteur HDMI ® sur UTP CAT5e / 6 •... -
Page 6: Indicateur De Témoin D'activité
Indicateur de témoin d’activité État Transmetteur Le contenu DVI EDID est configuré * Clignote deux fois en émettant du bleu avec du vert Le contenu HDMI EDID est configuré Clignote trios fois en émettant du bleu avec du vert Synchronisation HDCP ** Violet État Récepteur... -
Page 7: Installation
Installation Préparation de votre Site 1. Déterminer où la source vidéo locale (c.-à-d., ordinateur, lecteur Blu-ray) sera situé et mis en place le dispositif. 2. Déterminer où sera situé écran télécommande et placer-le / monter-le correctement. Remarque : Cette trousse HDMI ®dispose Alimentation par câble, permettant à tous les deux, Émetteur et récepteur, d’être alimentés à... -
Page 8: Opération
télécommande et de l’unité hôte. Le câblage ne devrait pas passer par n’importe quel équipement de réseau (ex: routeur, switch). c) Branchez l’autre extrémité du câble Cat5e / 6 (à partir de la Liaison de Sortie A) au Lien entrant A (Connecteur RJ-45) sur le récepteur. d) Branchez l’autre extrémité... -
Page 9: Configuration De L'edid
Ce qui suit est le résultat du test, utilisant différents types de câbles CATx : Longueur du Câble Type de câble Résolution (max.) 1080i CAT6 1080p 1080i CAT5 (solide) 1080p 1080i CAT5 (stranded) 1080p Configuration de l’EDID Dans certains cas, les problèmes d’affichage peuvent se produire si l’EDID a une incorrecte communication entre l’écran d’affichage et l’unité, ou par des données programmées inappropriées par les fabricants d’écrans sur l’EDID. - Page 10 c. les Données de l’EDID de l’écran, ne sont pas applicables. Essayez de répéter l’étape 3 à 4 fois (à nouveau). Réglage EDID par défaut Pour éviter toute confusion concernant les informations EDID stocké dans l’unité, la fonction de configuration par défaut vous permet de réinitialiser l’appareil à son état d’origine.
-
Page 11: Spécifications
Spécifications Entrée AV HDMI® Sortie AV HDMI® Câblage Cat 5e / 6 UTP Audio 1 HDMI ® (19 broches) Femelle Connecteurs de l’Unité Locale 2 RJ-45 Femelle 1 HDMI ® (19 broches) Femelle Connecteurs de l’Unité à Distance 2 RJ-45 Femelle Taux Maximum de Transfert de Données HDMI®... -
Page 12: Support Technique
