1. Introduction
Le PC4612 est un annonciateur d'incendie de zone à
utiliser avec les systèmes de sécurité PC4010/PC4020.
Vous pouvez installer un total de 9 modules PC4612 et
PC4216 sur chaque système PC4010/4020.
2. Caractéristiques
• 16 voyants DEL programmables
• Branchement 4 fils (QUAD) au Combus
• Appel de courant nominal 15 mA
• Signalisation de sabotage et de problème
• Surveillance par le tableau de contrôle par
l'intermédiaire du Combus
3. Installation
Reliez le PC4612 au tableau par l'intermédiaire du
Combus. Vérifiez que vous avez tenu compte de l'appel
de courant du PC4612 (15 mA) dans votre calcul de
courant du Combus. Voyez votre manuel d'installation
PC4010/4020 pour de plus amples renseignements sur
le câblage du Combus.
4. Attribution et programmation du PC4612
Suivez les instructions ci-dessous pour attribuer et
programmer votre module PC4612. Si vous attribuez le
module sur un système PC4010/4020 v.3 ou plus élevée,
vous pouvez utiliser les numéros de référence (indiqués
entre parenthèses carrées, par ex., [0200]) pour arriver
directement à une section de programmation. Voyez
votre Manuel d'installation ou de programmation du
système pour de plus amples renseignements sur la
programmation.
4.1 Attribution
Vous devez attribuer le module PC4612 au tableau avant
de pouvoir le programmer. Le PC4612 est attribué
exactement de la même manière que le module PC4216.
Exécutez les opérations suivantes pour attribuer le ou
les modules :
1. Sur un clavier à cristaux liquides du système
PC4010/4020, entrez la programmation de
l'installateur ([*] [8] [Code de l'installateur]).
2. Entrez la Réf. #[0200][*]OU faites défiler les données
jusqu'à « Modules » et appuyez sur la touche [*],
puis faites défiler les données jusqu'à « Adresser
Module » et appuyez sur [*].
3. Faites défiler jusqu'à « 16 Relais PC4216 », puis
appuyez sur [*]. Le clavier à cristaux liquides
affiche « Activer Sab. Sur Module Désirée ».
4. Sabotez puis ré-initilisez le PC4612 :
1) Retirez les vis au bas du dispositif.
2) Tirez le devant en plastique du dispositif à
environ 1/4" de la plaque arrière.
3) Replacez le devant du dispositif et les vis à leur
place.
Le clavier à cristaux liquides affiche PC4216 Mod
01 Adressée.
5. Inscrivez le numéro du module sur la fiche de
programmation au dos de cette feuille d'instruction.
6. Pour sortir de l'attribution du module appuyez sur [#].
4.2 Programmation
Sur le PC4612, chacune des 16 sorties contrôle un voyant
DEL particulier. Les sorties 1-12 contrôlent les DEL qui
éclairent les numéros 1-12 sur l'Annonciateur. Les sorties
13-16 contrôlent les DEL qui s'allument pour Problème
zone, Problème sonnerie, Problème système et c.a.
branché respectivement.
Un groupe individualisé est un ensemble de 16 options
de programmation qui correspond aux 16 sorties de
programmation sur chacun des modules PC4612.
Chaque DEL fonctionnera conformément à la
programmation de sa sortie dans le groupe individualisé
où il a été assigné.
Veuillez consulter le Manuel d'installation du système pour des renseignements relatifs aux restrictions concernant
le fonctionnement et l'utilisation du produit et aux restrictions concernant la responsabilité du fabricant.

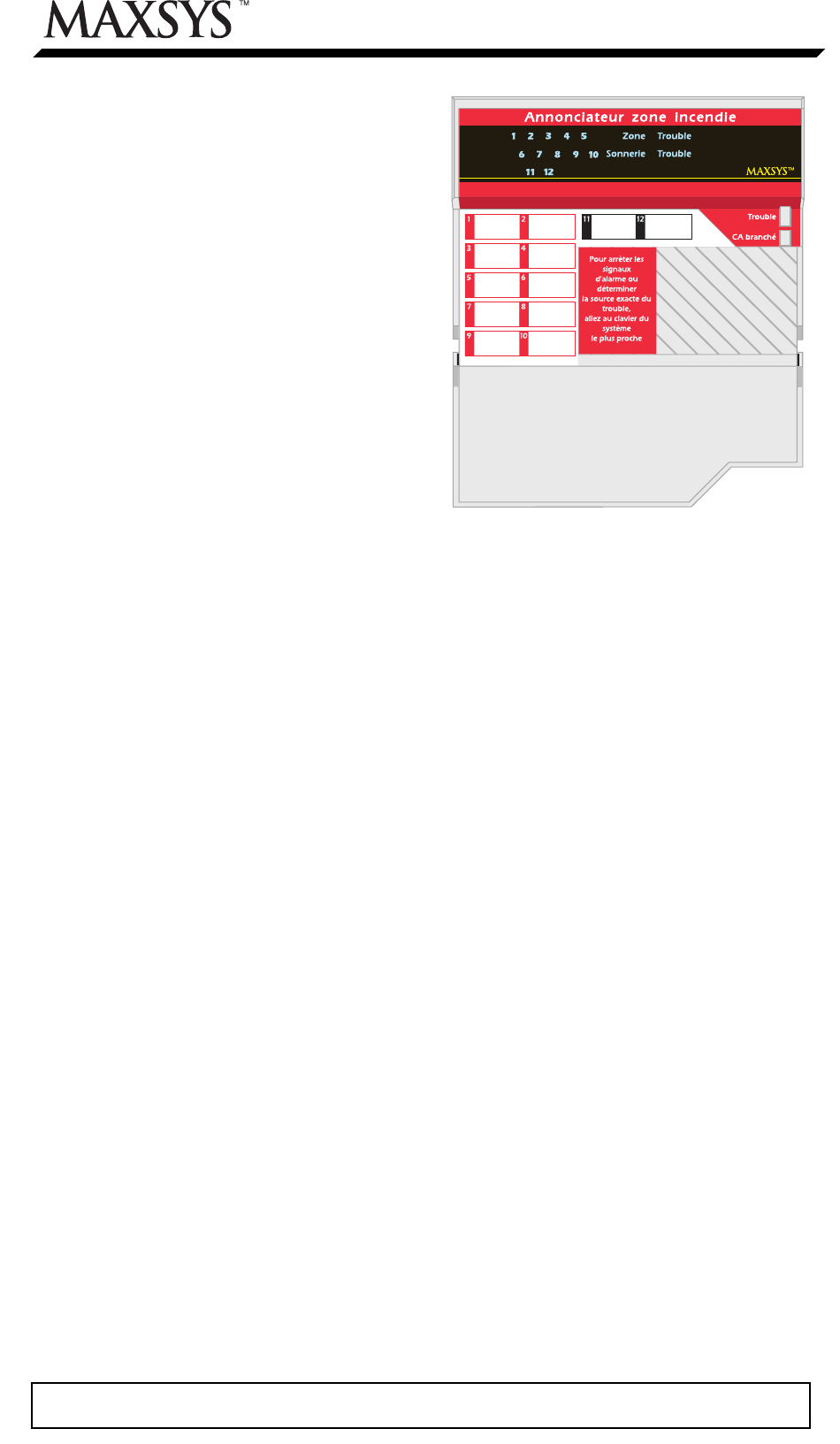

Annonciateur de zone incendie PC4612
Pour programmer le PC4612, vous devez assigner un
groupe individualisé au module et vous assurer que les
sorties du groupe individualisé assigné sont correctement
programmées.
Exemple : le PC4612 est assigné au groupe individualisé
(01). Dans ce groupe individualisé, la sortie (05) est
programmée pour suivre la zone (020), qui est une zone
incendie. Cela a été effectué en programmant la sortie
(05) pour l'option suivi de zone (22). Lorsque la zone
(020) est en alarme, le DEL 5 s'allume. Lorsque la zone
(020) est rétablie et que la ré-initialisation incendie a été
effectuée, le DEL 5 s'éteint.
Le PC4612 utilise la même programmation que le PC4216,
et par conséquent, se fait dans les mêmes sections de
programmation. Ces sections sont décrites ci-dessous
dans leur relation avec le PC4612. Pour des instructions
sur la manière de programmer le PC4010/4020 et ses
modules, veuillez vous rapporter à votre Manuel
d'installation du PC4010/4020. Pour de plus amples
renseignements sur la programmation des modules
PC4216, veuillez vous rapporter à la notice d'installation
de votre PC4216.
1. Choisissez un groupe individualisé
Réf. # : [000703XX] où XX = 01-09 (numéro PC4612)
Programmez chaque PC4612 afin d'utiliser un des neuf
groupes individualisés. Plus d'un module peut suivre
un même groupe individualisé.
Entrez le numéro du groupe individualisé que le PC4612
suivra (entrez 01-09). Pour sortir, appuyez sur [#].
2. Programmez un groupe individualisé
Réf. # : [000704XX] où XX = 01-09 (groupe individualisé
01-09)
Un groupe individualisé est un ensemble de 16 options
de sortie programmées. Chaque option dans un groupe
individualisé peut être programmée pour fonctionner
conformément à une option de sortie différente.
1
2
3
Les options de sortie recommandées pour le PC4612 sont
(22), (48), (55), (56), (57). Vous trouverez leur description
ci-dessous.
4.3 Options de sortie recommandées
Suivi zone (22)
Pour les zones programmées en zone incendie ou zone
surveillance incendie, le suivi de zone allumera le DEL
lorsque la zone incendie est en alarme, ou lorsque la zone
Notice d'installation
Choisissez la sortie à programmer (01-16)
Entrez le numéro de l'option de sortie à utiliser pour
cette sortie.
Pour sortir appuyez sur [#].
