Puissance restituée3500 Watts
Puissance / intensité absorbée1350 W / 6 A
Tension d'alimentation220-240 V - 1 ~ 50Hz
EER / Classe énergétique2,6 / A
Niveau sonore54 dB(A)
Débit d'air intérieur375 m3/h
Capacité déshumidification 2,56 L/h
Type de gaz / charge R410A / 0,53 Kg
Longueur gaine d'extraction1,5 m
Dimensions (LxHxP) 420x722x360 mm
Poids net 28kg
Plage de réglage 30°C
Attention : si l'unité a été couchée (non conseillé) une fois en place attendez au moins 2 heures avant la
mise en fonctionnement,

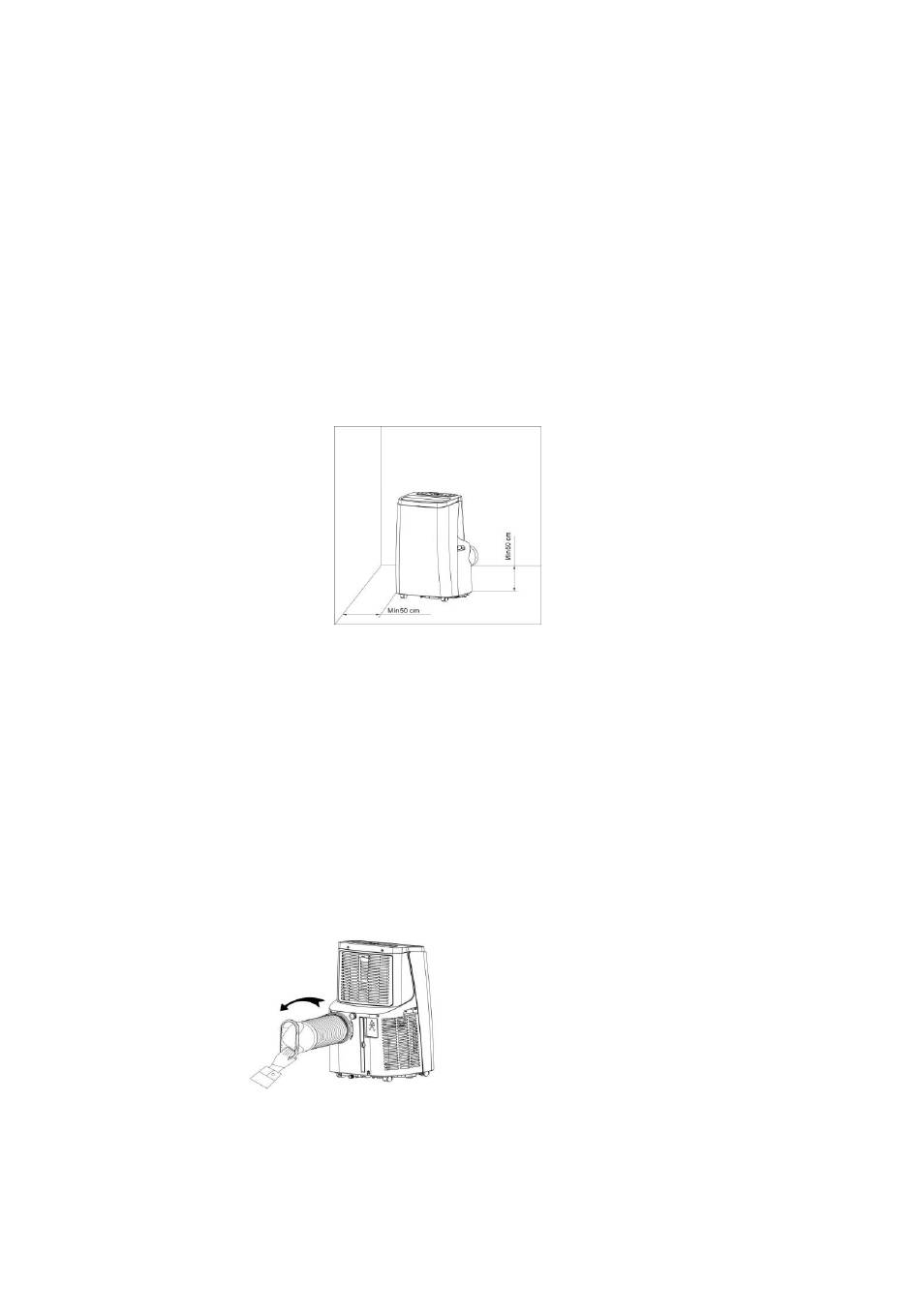

Emplacement
•
Placez l'unité sur un terrain plat, sec et loin d'autres objets ou entourant les murs d'au moins 50 cm
attente. (Figure 1)
•
Assurez-vous que le
atteint à partir de
Montage de la manchette d'évacuation de l'air
Afin d'assurer un bon fonctionnement, il est impératif d'installer la manchette d'évacuation de l'air qui
permet de rejeter les calories à l'extérieur afin que le cycle de refroidissement se fasse correctement
•
Montage de la manchette* et du bec de canard, le bec de canard (14) se visse dans le sens inverse
des aiguilles d'une montre sur la machette d'évacuation (13)
•
Monter l'ensemble sur l'orifice d'échappement (7) derrière le climatiseur, l'ensemble se visse dans
le sens inverse des aiguilles d'une montre (voir figure 1) * Sur certains modèles le raccord de la
manchette (13) (branchement arrière du
ces cas la visser le raccord sur la gaine dans le sens inverse des aiguilles d'une montre avant de le fixer
sur l'arrière du climatiseur
Montage du kit
•
Ouvrez
l'ensemble peut être placé horizontalement ou verticalement selon le sens d'ouverture
•
Etirez les différents composants du kit et ajuster le kit afin que les deux extrémités soient en
contact. Bloquer les composants entre eux.
POSITIONNEMENT ET INSTALLATION
7
climatiseur
fenêtre
la fenêtre et monter le kit (16) (voir figure 2 et 3),
bouchon des condensats peut être
l'emplacement de l'unité.
), peut ne pas être monté sur la gaine de rejet, dans
Figure 1
(fig.1)
