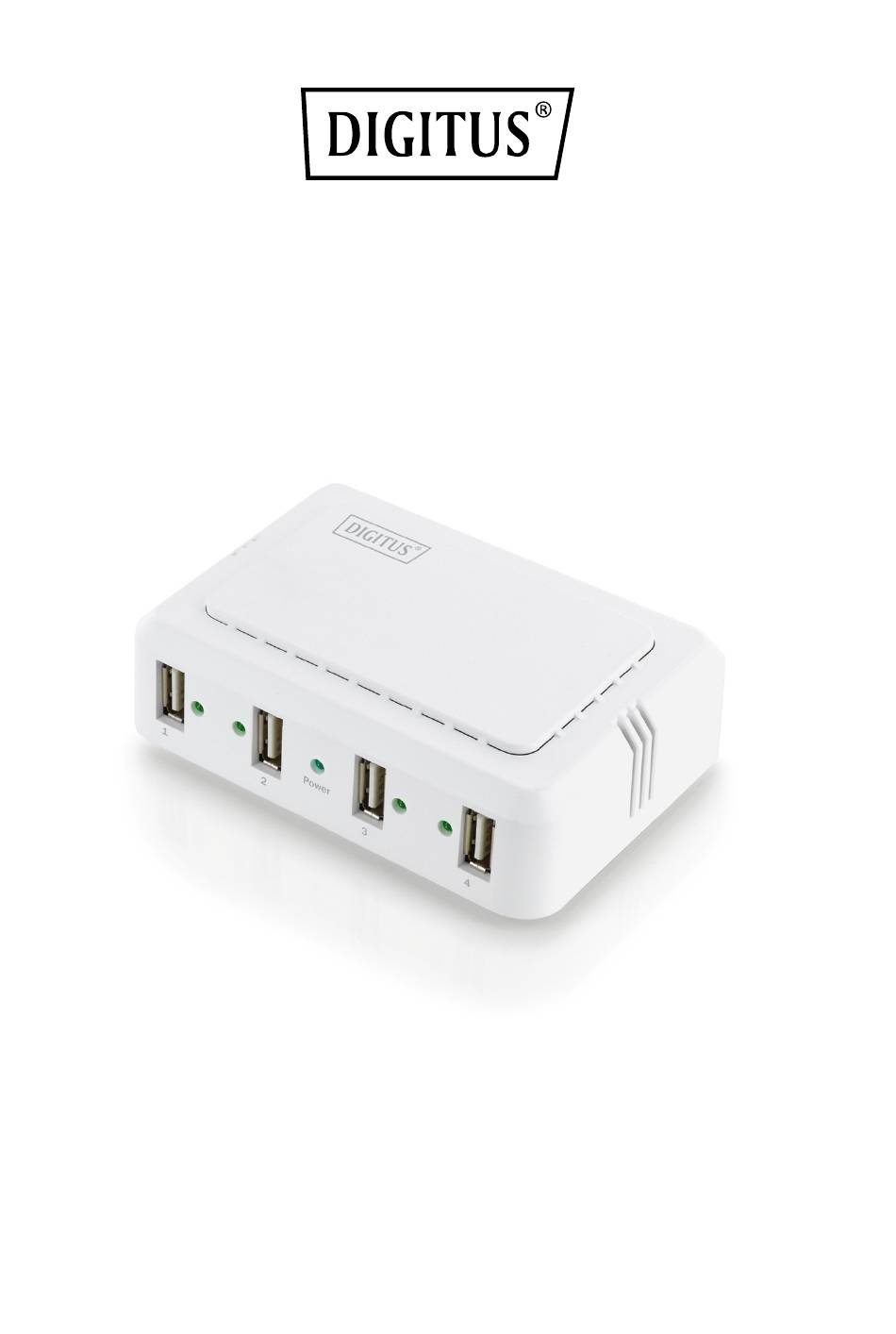

- Page 1 Serveur de périphériques USB sur IP avec 4 ports US Guide d’utilisation DA-70254...
-
Page 2: Table Des Matières
Table des matières 1. Introduction ..................3 Présentation du produit ..........................3 Gestion du réseau ............................3 Composants et accessoires ......................... 3 Installation du matériel ..........................4 2. Installation du logiciel ................ 5 Installation ..............................5 Connexion d'un périphérique USB ....................... 7 Connexion d'une imprimante USB ou d'un périphérique multifonction .............. -
Page 3: Introduction
1. Introduction 1.1 Présentation du produit Le serveur de périphériques USB sur IP améliore vos performances en vous permettant de placer vos périphériques USB dans des endroits appropriés de votre réseau Ethernet. Il vous permet de connecter à votre réseau des imprimantes, périphériques multifonction et de stockage USB, permettant à... -
Page 4: Installation Du Matériel
1.4 Installation du matériel Assurez-vous que vos périphériques USB sont éteints et que l’adaptateur secteur du serveur de périphériques USB sur IP est débranché. 1. Connectez le serveur de périphériques USB sur IP à un routeur ou commutateur/concentrateur à l’aide du câble Ethernet. Câble Ethernet 2. -
Page 5: Installation Du Logiciel
2. Installation du logiciel 2.1 Installation 1. Insérez le CD d’installation dans le lecteur de votre ordinateur. Un écran de bienvenue devrait apparaître avec un menu d’options, notamment celle permettant d’installer le logiciel du serveur de périphériques USB sur IP, d'accéder au guide d’utilisation ou de quitter le menu d’accueil. - Page 6 4. Redémarrez votre ordinateur, si on vous le demande. Après le redémarrage, un nouvel icône apparaît sur le bureau. Double-cliquez sur l’icône pour ouvrir l’utilitaire de configuration du serveur de périphériques USB sur IP. 5. L’utilitaire de configuration apparaît et affiche tous les serveurs de périphériques USB sur IP de votre réseau.
-
Page 7: Connexion D'un Périphérique Usb
2.2 Connexion d'un périphérique USB 1. Connectez le câble USB de votre périphérique USB à un port USB du serveur de périphériques USB sur IP en veillant à ce que le périphérique USB et le serveur de périphériques USB sur IP soient tous deux allumés. - Page 8 2. Sélectionnez le périphérique USB que vous souhaitez connecter et cliquez sur le bouton « Connect Device ». 3. Une fois le périphérique USB connecté, l’icône bleu ( ) devient vert ( ) indiquant que la connexion a été établie avec succès. Le périphérique USB est maintenant disponible sur votre ordinateur et vous pouvez l’utiliser comme s’il lui était directement connecté.
-
Page 9: Connexion D'une Imprimante Usb Ou D'un Périphérique Multifonction
2.3 Connexion d'une imprimante USB ou d'un périphérique multifonction Connectez le câble USB de votre imprimante ou périphérique multifonction au serveur de périphériques USB sur IP et assurez-vous qu'il est allumé. L'imprimante connectée apparaît dans l’utilitaire de configuration du serveur de périphériques USB sur IP. Sélectionnez l’imprimante dans la liste et cliquez sur le bouton «... - Page 10 Si l'imprimante est connectée à votre ordinateur pour la première fois, vous devrez arrêter l'assistant de configuration et installer le logiciel et le pilote de l'imprimante. Suivez l’assistant pour configurer l’imprimante. Assurez-vous que vous disposez du bon CD et des pilotes appropriés à...
-
Page 11: Déconnexion D'un Périphérique Usb
2.4 Déconnexion d’un périphérique USB Pour déconnecter un périphérique USB, il suffit de cliquer sur le périphérique USB connecté dans la liste de l’utilitaire de configuration du Serveur de périphériques USB sur IP et de cliquer sur le bouton « Disconnect Device ». Le périphérique USB sera déconnecté de votre ordinateur, mais vous pouvez le reconnecter une fois l’icône ( ) devient bleu. -
Page 12: Demande De Déconnexion
2.5 Demande de déconnexion 1. Si le périphérique USB est utilisé par un autre ordinateur de votre réseau, un icône utilisateur ) apparaît devant le nom du périphérique USB. Vous ne pouvez pas déconnecter le périphérique USB; mais vous pouvez envoyer un message pour demander à l’autre utilisateur de le déconnecter/libérer. -
Page 13: Configuration Du Serveur De Périphériques Usb Sur Ip Par L'utilitaire De Configuration
Remarque : Si l’utilisateur connecté au périphérique refuse cette demande, vous ne pourrez plus envoyer d’autres demandes au même utilisateur pendant 3 minutes. Cette politique permet d’empêcher d’autres utilisateurs d’inonder celui connecté au périphérique avec plusieurs demandes dans un laps de temps relativement court. 2.6 Configuration du Serveur de périphériques USB sur IP par l’utilitaire de configuration 1. - Page 14 2. Une fenêtre de Configuration de serveur s’ouvre. Vous pouvez définir le DHCP (par défaut), l’adresse IP et le mot de passe. En plus, vous pouvez mettre à jour le micrologiciel et redémarrer le Serveur de périphériques USB sur IP.
-
Page 15: Interface De Gestion Web
3. Interface de gestion WEB 3.1 Pour les utilisateurs Windows Pour accéder à l’interface de gestion WEB sous Windows, dans l’utilitaire de configuration du Serveur de périphériques USB sur IP, sélectionnez puis double-cliquez sur « USB over IP server-02A220 » pour que Windows ouvre automatiquement le navigateur et charge la page de gestion Web. -
Page 16: Description De La Page Web
3.2 Description de la page WEB Le volet gauche de l’interface de gestion WEB fournit une liste des différentes options. État : - Informations sur le serveur : Affiche des informations générales sur le serveur USB. - Page 17 - Informations sur le périphérique : Affiche des informations sur le périphérique USB connecté au serveur USB.
-
Page 18: Configuration
- Informations sur le périphérique : Affiche les paramètres TCP/IP actuels du serveur USB. Configuration : - Paramètres du serveur : Cette page vous permet de configurer les paramètres système d'ordre général du serveur USB. - Page 19 - Paramètres du serveur : Cette page vous permet de configurer les paramètres TCP/IP du serveur USB. Divers : - Paramètres par défaut : Cliquez sur « Factory Default », puis sur OK pour restaurer tous les paramètres par défaut du serveur USB. Attention ! Tous les paramètres actuels seront effacés.
- Page 20 - Mise à jour du micrologiciel : Cette page vous permet également de mettre à jour le micrologiciel du serveur USB. - Redémarrer : Cette page vous permet également de redémarrer le serveur USB.
-
Page 21: Commande Lpr
4. Commande LPR 4.1 Description Le connecteur DA-70254 prend en charge en standard la commande LPR ; si une imprimante est connectée à un DA-70254, vous pouvez utiliser la commande LPR pour imprimer, dans ce cas l’utilitaire USB sur IP n’est pas nécessaire. -
Page 22: Paramètre Lpr Pour Windows
4.2 Paramètre LPR pour Windows Dans le pilote d’imprimante, appuyez sur le bouton droit de la souris, sélectionnez « Printer Properties », cliquez sur « Ports », cliquez sur « Add Port » Sélectionnez « Standard TCP/IP Port », cliquez sur « New Port »... - Page 23 Cliquez sur « Next » Dans « Printer Name or IP Address” entrez l’adresse IP du serveur USB, cliquez sur « Next »...
- Page 24 Sélectionnez « Custom », puis cliquez sur « Settings... » Sélectionnez « LPR », dans « Queue Name » entrez le nom de la file d’attente (voir 4.1 Description), cochez « LPR Byte Counting Enabled », cliquez sur « OK » Cliquez sur «...
-
Page 25: Configuration Lpr Pour Mac Os
Cliquez sur « Finish » 4.3 Configuration LPR pour MAC OS Dans « Print & Fax », cliquez sur « + »... - Page 26 Dans « Protocol », sélectionnez « Line Printer Daemon-LPD » Dans « Address » entrez l’adresse IP du Serveur USB Dans « Queue » entrez le nom de la file d’attente (voir 4.1 Description) Dans « Print Using », sélectionnez le pilote de votre imprimante Cliquez sur «...
-
Page 27: Configuration Lpr Pour Linux
Terminé 4.4 Configuration LPR pour LINUX Prenons comme exemple Ubuntu v12 Dans « Printing », cliquez sur « Add »... - Page 28 Dans « Devices », cliquez sur « Network Printer », sélectionnez « LPD/LPR Host or Printer » Dans « Host », entrez l’adresse IP du serveur USB. Dans « Queue », entrez le nom de la file d’attente (voir 4.1 Description). Cliquez sur «...
-
Page 29: Guide De Dépannage
Terminé. 5. Guide de dépannage 5.1 Questions fréquemment posées 1. Pourquoi il m’est impossible de connecter mon périphérique USB à mon ordinateur via le Serveur de périphériques USB sur IP ? Assurez-vous que le périphérique USB fonctionne normalement lorsque vous le connectez directement à... - Page 30 3. Les périphériques USB connectés sont déconnectés dès que mon ordinateur quitte le mode veille ? Les périphériques connectés sont automatiquement libérés pour les autres utilisateurs du réseau au cas où vous oubliez de le faire. Vous pouvez toujours reconnecter les périphériques USB dès que votre ordinateur quitte le mode veille.
