  • Page 1 MODELE PON306 Manuel d’utilisation...
  • Page 2 Nous déclarons, sous notre responsabilité, que le produit désigné ci-dessous: Type: Ponceuse à disque Modèle: DS300 Marque: LEMAN Référence : PON306 Est en conformité avec les normes* ou directives européennes** suivantes: - **2006/42/EC (directive machine) - **2006/95/EC (directive matériel électrique à basse tension) - **2004/108/EC (directive de compatibilité...
  • Page 3 SOMMAIRE (Table des matières) 1. Vue générale de la machine 2. Caractéristiques techniques 3. A lire impérativement 4. Sécurité 4.1 Utilisation conforme aux instructions 4.2 Consignes de sécurité 4.3 Symboles sur l’appareil 4.4 Dispositifs de sécurité 5. Montage 5.1 Installation de la ponceuse 5.2 Montage du frein de disque 5.3 Montage du protecteur de disque 6.

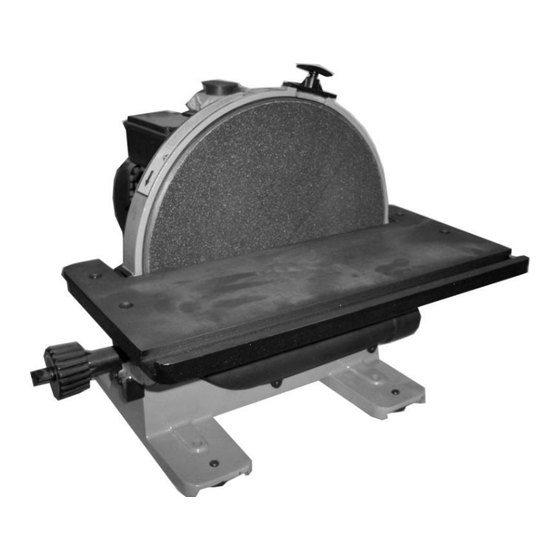

  • Page 4 1. Vue générale de la machine (avec fournitures standard & option ) 1 Disque autocollant Gr. 60 2 Table en fonte d’acier inclinable 3 Sortie d’aspiration D. 60 4 Protecteur du disque (option) 5 Patin caoutchouc 6 Bâti 7 Guide d’onglet 8 Frein du disque 9 Interrupteur marche/arrêt 10 Cache du moteur...
  • Page 5 2. Caractéristiques techniques - Tension: 230 V -50 Hz - Puissance du moteur: 1000 W-1.4CV - Dimensions de la machine emballée (Longueur x Largeur x Hauteur): 530 x 450 x 435 (mm) - Dimensions de la machine prête à l’emploi (Longueur x Largeur x Hauteur): 520 x 430 x 390 (mm) - Diamètre du disque: 305 mm - Fixation du disque: autocollant - Vitesse de rotation: 1420 t/min...

  • Page 6: Consignes De Sécurité

    4. Sécurité 4.1 Utilisation conforme aux prescriptions - La machine est destinée aux travaux de ponçage du bois. Ne travaillez que les matériaux pour lesquels la machine a été conçue (les outils autorisés sont répertoriés dans le chapitre ‘’Caractéristiques techniques’’). - Tenez compte des dimensions admissibles des pièces travaillées.
  • Page 7 Danger dû à l’usinage: - Veillez à ce que l’abrasif soit adapté au matériau à usiner. - Utilisez toujours des disques suffisamment abrasifs. Changez immédiatement les accessoires dont les qualités d’abrasion sont émoussées. - Veillez à ne pas coincer les pièces à usiner lors de l’utilisation de la machine. - Vérifiez que les pièces à...

  • Page 8: Symboles Sur L'appareil

    4.3 Symboles sur l’appareil - Danger: le non-respect des avertissements peut entraîner de graves blessures ou des dommages matériels. Lisez attentivement les instructions. Faites-vous aider, portez à deux. Ne touchez pas. Utilisez des lunettes de protection Utilisez un casque de protection auditive. Utilisez un masque anti-poussière.

  • Page 9: Montage Du Frein De Disque

    5.2 Montage du frein de disque Outil nécessaire : 1 tournevis cruciforme (non fourni) -Positionnez le frein de disque (8) -Munissez –vous des deux vis cruciforme -Vissez –les dans leurs emplacements Vous pouvez à présent utilisez ce frein pour arrêter votre machine et ainsi changer votre disque plus rapidement .

  • Page 10: Ajustage Du Guide D'angle

    -Maintenez en permanence un écart d’environ 1,5 mm entre le bord de la table et le disque. Si un réglage est nécessaire, desserrez les quatre vis 6 pans et placez la table dans la bonne position. Astuce : Utilisez un foret de perçage de 1,5 mm en tant que repère. -Placez le foret de perçage entre le disque et le coté...

  • Page 11: Mise En Route

    - Utilisez uniquement comme rallonge des câbles à gaine caoutchoutée de section suffisante (3x1,5mm2). - Ne tirez pas sur le câble électrique pour débrancher la fiche de la prise de courant. - Vérifiez périodiquement l’état du câble électrique et de la fiche. 8.

  • Page 12: Changement De Disque

    - La machine doit rester propre pour éviter une détérioration et une usure excessives. - Les fentes de ventilation du moteur doivent rester propres pour éviter une surchauffe. - Enlevez les copeaux, la sciure, la poussière et les chutes de bois à l’aide d’un aspirateur, d’une brosse ou d’un pinceau.

  • Page 13: Problèmes Et Solutions

    9.3 Maintenance Avant chaque utilisation: - Contrôlez le bon état du câble électrique et de la fiche de branchement. Faites-les remplacer par une personne qualifiée si nécessaire. - Contrôlez le bon état de fonctionnement de toutes les pièces mobiles et de tous les dispositifs de sécurité...

  • Page 14: Liste Des Pièces Détachées

    13. Liste des pièces et câblage 13.1 Liste des pièces détachées N° de pièce Description N° de pièce Description Bâti Vis cruciforme Circlips Interrupteur Marche/Arrêt Rondelle Clavette Axe engrenage Plaquette du frein Support crémaillère gauche Support de la plaquette Support Boulon Ressort Rondelle fendue...

  • Page 15: Vue Éclatée De La Machine

    13.2 Vue éclatée de la machine 13.3 Schéma électrique ! Danger ! Cette machine doit être reliée à la terre. Le remplacement du câble d’alimentation électrique doit impérativement être effectué par un électricien professionnel. - Le fil jaune et vert (Terre) doit être raccordé à la borne repérée par la lettre ‘’E’’ ou par le symbole ‘’Terre’’.
  • Page 16 N° de série en l igne obligatoire: www.leman-machine.com Les produits de marque LEMAN sont tous testés suivant les normes de réception en usage. Votre revendeur s’engage à remédier à tout vice de fonctionnement provenant d’un défaut de construction ou de matières.
