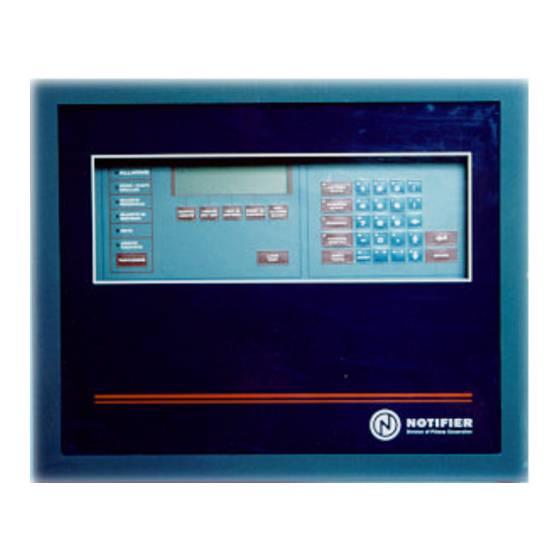

- Page 1 M-180.2-AM6000-FRA Document: 07/1998 Edition Rév. : Centrale Analogique AM-6000 détection d’incendie Manuel d’installation NOTIFIER ITALIA a Pittway Company...
-
Page 2: Table Des Matières
Vue eclatee de la centrale AM-6000 Boîtier Installation du châssis pour le montage des cartes “ICA-6” Panneau frontal: indicateurs et clavier Carte principale “BE-600 A” Connecteur CNA carte “BE-600 A” Connecteur CN0 carte “BE-600 A” Branchement imprimante sérielle Connecteur CN1 carte “BE-600 A”... -
Page 3: Vue Eclatee De La Centrale Am-6000
VUE ECLATEE DE LA CENTRALE AM-6000 · · Câble alimentation CVCV-0117 Carte branchement réseau 230 V BPS 600 Carte alimentateur auxil. 3A avec transformateur • AVPS 6 · Câble plat CVCV-0124 · Câble plat CVCV-0123 · Carte frontale DIA 6... -
Page 4: Boîtier
35 mm 55 mm 1 trou ouvrible diam. Mm. 28.0 > côté inférieur Trous ouvribles diam. mm. 28.0 > 2 côté inférieur > 2 côté supérieur 30 mm Porte anti-poudre AM-6000-60001.VP Manuel d’installation Page 2 Doc. M-180.2-AM6000-FRA Rév. A.1 NOTIFIER ITALIA... -
Page 5: Installation Du Châssis Pour Le Montage Des Cartes "Ica-6
- Fixer la platine de métal ( ) par les deux vis 4 x 8 TC ( - Insérer le châssis dans les charnières ( ), puis tournez-le de façon à le faire accrocher ( Page 3 Manuel d’installation AM-6000-60001.VP NOTIFIER ITALIA Rév. A.1 Doc. M-180.2-AM6000-FRA... -
Page 6: Panneau Frontal: Indicateurs Et Clavier
PANNEAU FRONTAL: INDICATEURS et CLAVIER DIMENSIONS • Panneau avec charnière= 482 x 266 mm (19" - 6 unités). • Entraxe trous de fixage: 465 mm.= horizontal - 190 mm. = vertical AM-6000-60001.VP Manuel d’installation Page 4 Doc. M-180.2-AM6000-FRA Rév. A.1 NOTIFIER ITALIA... -
Page 7: Carte Principale "Be-600 A
Carte aliment. BPS 600 Activation forcée par batterie (executer un court-circuit entre les deux broches) Connecteur pour interconnexion Connecteur pour interconnexion Carte frontale DIA 6 des Cartes d’extension LIB 600 Page 5 Manuel d’installation AM-6000-60001.VP NOTIFIER ITALIA Rév. A.1 Doc. M-180.2-AM6000-FRA... -
Page 8: Connecteur Cna Carte "Be-600 A
. : ( ) Ces deux sorties NE peuvent PAS fonctionner en même temps. Il faut sélectionner le Type de branchement à utilisèr, dans le menu de Programmation de la Centrale (vois Manuel de Programmation de la centrale AM-6000). BRANCHEMENT IMPRIMANTE SERIELLE... -
Page 9: Connecteur Cn1 Carte "Be-600 A
Utiliser seulement pour charges en courant continu. L’alarme est activée si un détecteur de la ligne 1-4 est en alarme. Le dérangement est activé si un détecteur de la ligne 1-4 est en dérangement. Page 7 Manuel d’installation AM-6000-60001.VP NOTIFIER ITALIA Rév. A.1 Doc. M-180.2-AM6000-FRA... -
Page 10: Carte De Branchement Reseau 230 V"Bps-600
LED alimentateur principal Entrée reseau en fonction 230 V Fusible charge-batteries 3,15 A Fusible reseau 230 V ATTENZIONE ATTENZIONE 230 V 230 V Fusible alimentateur secondaire 4 A Fusible alimentateur principal AM-6000-60001.VP Manuel d’installation Page 8 Doc. M-180.2-AM6000-FRA Rév. A.1 NOTIFIER ITALIA... -
Page 11: Branchement Des Dispositifs Exterieurs Carte Principale "Be-600 A
Il faut poser une diode en antiparallèle sur chaque dispositif alimenté de la centrale ou par ligne sur- veillée, selon l’illustration. Résistance fin de ligne 47 K + 24 V utilisateur Page 9 Manuel d’installation AM-6000-60001.VP NOTIFIER ITALIA Rév. A.1 Doc. M-180.2-AM6000-FRA... -
Page 12: Branchement Des Detecteurs Et Modules
Exemple de ligne fermée (stlye 6) Socle B-501 A utiliser avec détecteurs analogiques Dérivations séparées vers un autre dispositif de la boucle BLINDAGE CONNECTEUR CN1 Carte BE 600 A Carte LIB 600 AM-6000-60001.VP Manuel d’installation Page 10 Doc. M-180.2-AM6000-FRA Rév. A.1 NOTIFIER ITALIA... -
Page 13: Carte D'extension "Lib-600
Eprom de Programme Connecteur pour le branchement à la terre. A la carte principale BE 600 A Connecteur pour le branchement à: Carte principale BE 600 A Carte d’extension LIB 600 Page 11 Manuel d’installation AM-6000-60001.VP NOTIFIER ITALIA Rév. A.1 Doc. M-180.2-AM6000-FRA... -
Page 14: Connecteur Cn1 Carte D'extension "Lib-600
Utiliser seulement pour charges en courant continu. L’alarme est activée si un détecteur de la ligne 1-4 est en alarme. Le Dérangement est activé si un détecteur de la ligne 1-4 est en dérangement. AM-6000-60001.VP Manuel d’installation Page 12 Doc. M-180.2-AM6000-FRA Rév. -
Page 15: Carte Alimentateur Auxiliaire "Avps-6
Connecteur pour le branchement à la terre. A la carte principale BE 600 A Connecteur pour le branchement à la carte principale BE 600 A LED alimentateur auxiliaire en fonction Page 13 Manuel d’installation AM-6000-60001.VP NOTIFIER ITALIA Rév. A.1 Doc. M-180.2-AM6000-FRA... -
Page 16: Carte Frontale "Dia-6
Connecteur pour le branchement du clavier Numéro de matricule Bouton poussoir réarmement dérangement “WD” (circuit de surveillance) Idéntification du produit Réglage du contraste de l’affichage LCD (aux cristaux liquides) AM-6000-60001.VP Manuel d’installation Page 14 Doc. M-180.2-AM6000-FRA Rév. A.1 NOTIFIER ITALIA... -
Page 17: Composants Du Système Analogique D'identification
99 dispositifs au maximum entre boutons poussoirs adressables d’alarme manuelle, modules d’entrée et modules de sortie. La centrale AM-6000 peut contenir jusqu’à 3 cartes LIB-600, donc en tout 16 lignes (4 lignes sur la carte principale et 12 sur les 3 cartes LIB-600). -
Page 18: Circuit Avec Branchement En Classe "A" Et Isolateurs De Ligne
Le circuit est une variation du circuit de la ligne de signalisation STYLE 6 NFPA, donc aucune dérivation à “T” est accordée, ni aucune ramification du circuit. Les caractéristiques sont les mêmes du CIRCUIT STYLE 6. AM-6000-60001.VP Manuel d’installation Page 16 Doc. -
Page 19: Notes À Propos Des Lignes De Branchement Sur Place
Il faut exécuter la mesure en débranchant les canaux “A” et “B” de la centrale et en causant un court-circuit entre les deux extrêmes du canal “A”, et en mesurant le canal “B”. Page 17 Manuel d’installation AM-6000-60001.VP NOTIFIER ITALIA Rév. A.1 Doc. M-180.2-AM6000-FRA... - Page 20 BLINDAGE Le total de toutes les branches sur le canal B NE doit PAS dépasser 3.000 mètres. Le total de toutes les branches sur le canal A NE doit PAS dépasser 3.000 mètres. AM-6000-60001.VP Manuel d’installation Page 18 Doc. M-180.2-AM6000-FRA Rév.
- Page 21 Avec la ligne détecteurs/modules branchée, la tension en sortie de la carte LIB (borne s 1 - 3) doit être 24 Vcc. Sans l’interrogation des dispositifs (aucun Point programmé). Une tension au dessous de 14 Vcc. indique l’inversion de polarité sur les branchements des détecteurs ou des modules. Page 19 Manuel d’installation AM-6000-60001.VP NOTIFIER ITALIA Rév. A.1 Doc. M-180.2-AM6000-FRA...
