0 V
0 V
2 x 0,75 mm ²
ATTENTION :
La tension de service
doit être une très basse
tension de sécurité selon
VDE 0700-1 ou
EN 60335-1 !
AVIS:
Le fusible doit être
adapté à l'entraînement
respectif !
Toutes les lignes de bus
YCYM 2×2×0,8 mm
-
Bus KNX
+

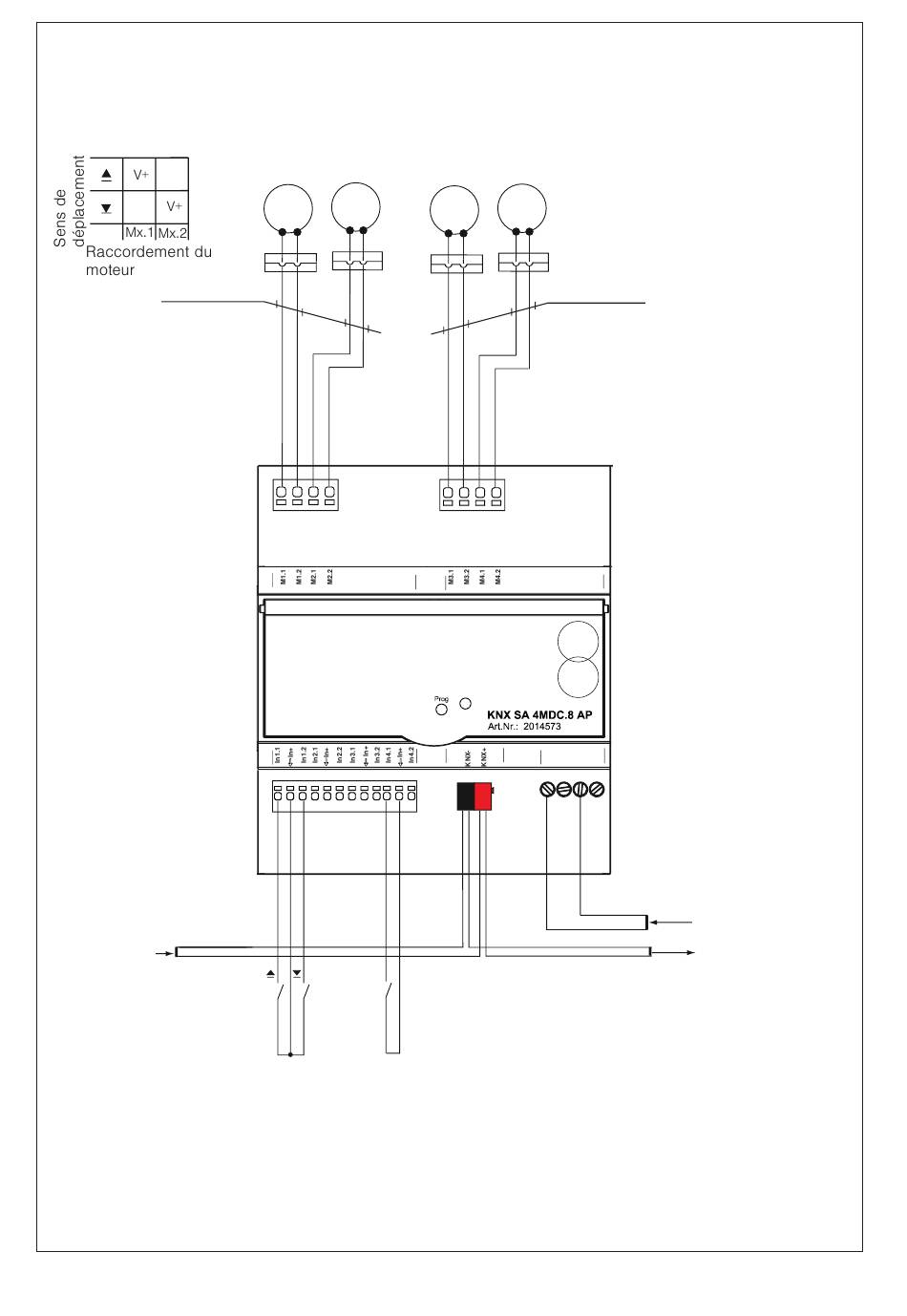

Fig. 4
Exemple de connexion KNX SA 4MDC.8 AP
4
Sous réserve de modifications techniques
Moteur 1 Moteur 2
Moteur 3 Moteur 4
M
M
24 V DC
24 V DC
X1
X5
Entrées binaires utilisables
librement dans KNX
M
M
24 V DC
24 V DC
2 x 0,75 mm ²
X2
F1 5x20mm
2,5AT E 250V
F1
für M1 + M2
F2 5x20mm
F2
2,5AT E 250V
für M3 + M4
X7
X8
0V
0V 24V 24V
câble d'alimentation
24 DC SELV
-
Bus KNX
+
warema_2046837_alhb_fr_v0•2017-03-01
