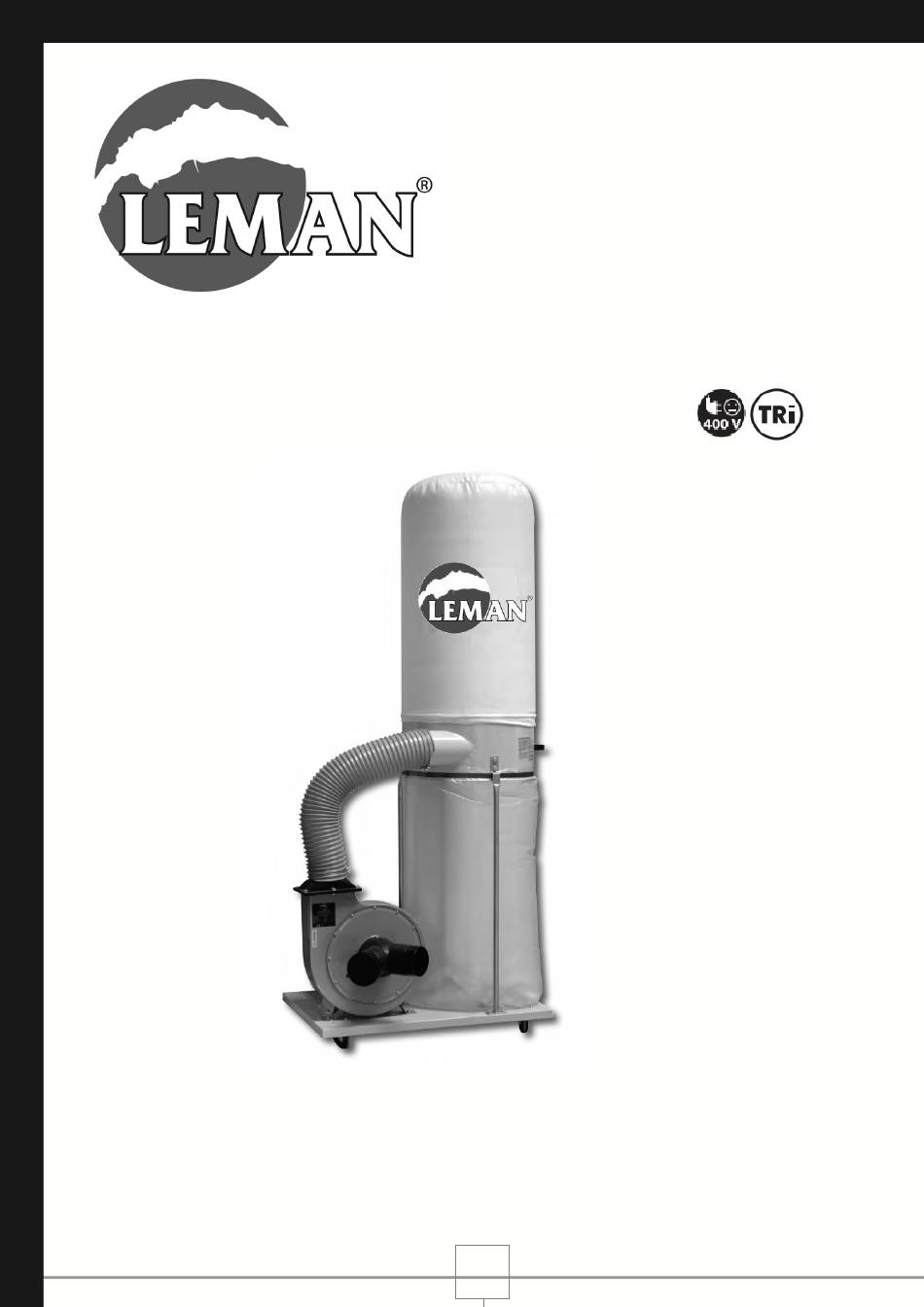

- Page 1 MODÈLES ASP152 ASP152T Manuel d’utilisation (10/07/2015)
- Page 2 - * EN 60335-2-69 : 2009 - * EN 62233 : 2008 Fait à St Clair de la Tour le 03/07/2015 O.DUNAND, PDG LEMAN ZA DU COQUILLA BP147-SAINT CLAIR DE LA TOUR 38354 LA TOUR DU PIN CEDEX FRANCE Numéro de Série LEMAN :...
-
Page 3: Table Des Matières

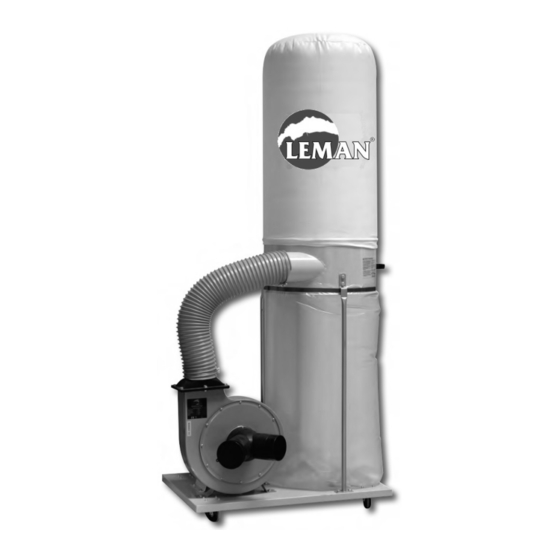

LEMAN vous remercie de la confiance que vous avez bien voulu lui accorder en achetant cette machine, et nous espérons qu’elle vous donnera entière satisfaction. - Cet appareil est destiné à être connecté à une machine à bois pour les travaux d’aspiration de copeaux, de sciures et de poussières de bois. - Page 4 1. Vue générale de la machine (avec fournitures standards) Sac de filtration en feutre Collecteur Poignée de déplacement Sangle à feuillard Sac de récupération en plastique Support du collecteur Roulette de déplacement Plateau Connecteur d’entrée Bouchon obturateur Unité de ventilation Raccord de sortie du ventilateur Collier de serrage Tuyau de connexion au collecteur...
-
Page 5: A Lire Impérativement
2. Caractéristiques techniques - Tension: - pour le modèle ASP152 : 230 V (1-50 Hz) moteur monophasé - pour le modèle ASP152T : 400 V (1-50 Hz) moteur triphasé - Puissance du moteur: 1500 W - 2 CV - Vitesse de rotation: 2950 t/min - Dimensions de la machine emballée (Longueur x Largeur x Hauteur): 920 x 580 x 580 mm Dimensions de la machine prête à... - Page 6 Danger dû à l’environnement de travail: - Cet appareil est à usage intérieur seulement et doit être utilisé sur un sol nivelé horizontal. - La zone de travail doit être plane et dégagée de tous résidus. - Maintenez le poste de travail en ordre. - Restez vigilant et concentré...
-
Page 7: Symboles Sur L'appareil
- Ne portez aucun vêtement qui puisse être happé en cours d’utilisation de l’appareil. Ne portez ni cravate, ni gants, ni vêtement à manches larges. - Mettez un filet à cheveux si vous avez des cheveux longs. - Mettez des chaussures équipées de semelles antidérapantes. Danger dû... -
Page 8: Dispositifs De Sécurité
Plaque signalétique Plaque des consignes de sécurité : Lisez attentivement les instructions. : Mise à la terre obligatoire. : Utilisez un casque de protection auditive. : Utilisez des lunettes de protection. : Utilisez un masque anti-poussière. : Ne pas jeter avec les ordures ménagères. -
Page 9: Informations Sur Le Niveau Sonore
4.6 Informations sur le niveau sonore Niveau sonore mesuré conformément à IEC 60704-2-1: Le niveau de pression acoustique continue au poste de travail a été mesuré à 70dB, avec une incertitude K = 3 La pression acoustique est inférieure à 80dB, mais nous conseillons vivement que l'utilisateur porte un casque antibruit ou tout autre moyen de protection acoustique approprié. -
Page 10: Montage
Fig 6 - Protégez vos rallonges et éloignez-les des objets tranchants, des sources de chaleur excessive et des endroits mouillés ou humides. - Utilisez un circuit électrique séparé pour vos outils. Avant de brancher l'outil, s'assurer que la tension du circuit est la même que celle indiquée sur la plaque signalétique. -
Page 11: Montage Du Ventilateur Et Du Moteur
- Placez les roulettes (22) sous le plateau et fixez-les avec pour chacune 4 ensembles vis cruciforme / rondelle / écrou (23): insérez les vis par le dessus du plateau (Fig 9), puis les rondelles et les écrous par le dessous. - Serrez bien les vis et les écrous (23) puis retournez le plateau (21). -
Page 12: Montage Du Tuyau De Connexion Ventilateur/Collecteur
- Placez ensuite le raccord de sortie (33) en positionnant bien le joint (31), puis fixez-le avec 6 ensembles vis hexagonale / rondelles / écrou (34) (Fig 15). Fig 16 Fig 17 - Placez les supports (35) du collecteur et fixez-les avec pour chacun 2 ensembles vis hexagonale / rondelle (36) que vous visserez directement dans le plateau (37) (Fig 16). -
Page 13: Montage Du Connecteur D'entrée Et Du Tuyau Flexible
- Emmanchez le tuyau (43) sur l’entrée du collecteur (45) puis serrez le collier (42). 6.5 Montage du connecteur d’entrée et du tuyau flexible Outils nécessaires: 1 tournevis cruciforme + 1 clé de 10mm ou 1 tournevis plat (non fournis). Fig 23 Fig 24 - Emmanchez le connecteur (46) sur l’entrée du ventilateur (47) et fixez-le avec la vis cruciforme (48) (Fig 23). -
Page 14: Mise En Service
- Positionnez le sac (58) au bas du collecteur (59) au-dessus du bourrelet de maintien, et placez la sangle de serrage (56) (Fig 26). - Positionnez correctement le sac (58), placez le crochet de la sangle dans les griffes de maintien et serrez en abaissant la manette (60) (Fig 27). -
Page 15: Raccordement Au Secteur
- Emmanchez le tuyau (64) sur le manchon d’extraction de la machine (65), puis serrez le collier (63). 7.2 Raccordement au secteur ! Danger ! Tension électrique. - N’utilisez l’appareil que dans un environnement sec. - Ne branchez l’appareil qu’à une prise de courant répondant aux normes en vigueur et aux caractéristiques de l’aspirateur: tension et fréquence du secteur correspondant à... -
Page 16: Maintenance
Maintenance Les travaux de maintenance et d’entretien décrits ci-dessous sont ceux que vous pouvez effectuer vous-même. Les travaux de maintenance et d’entretien autres que ceux décrits dans ce chapitre doivent être effectués par une personne compétente et qualifiée. ! Danger ! Avant toute opération de maintenance ou de nettoyage, débranchez la fiche d’alimentation électrique de la machine du secteur. -
Page 17: Stockage
- Vérifiez l’état des sacs et des tuyaux flexibles: changez-les si nécessaire. - Vérifiez l’état des joints du connecteur, et celui du volet d’entrée du ventilateur: changez-les si nécessaire. 8.5 Stockage ! Danger ! La machine ne doit en aucun cas être stockée sous tension électrique. - Débranchez la fiche d’alimentation électrique de l’appareil du secteur. -
Page 18: Réparations
Vous trouverez la liste des accessoires disponibles chez votre revendeur agréé ou en vous reportant sur la fiche technique de votre machine sur notre site internet : www.leman-sa.com 11.1 Filtration: - Sac de filtration en feutre Ø500mm avec boucle de suspension. -
Page 19: Liste Des Pièces Et Câblage
Liste des pièces et câblage 12.1 Liste des pièces détachées N° de Pièce Description N° de Pièce Description Support avec roulette multidirectionnelle Vis cruciforme M6x10 Ecrou M8 Connecteur 1x125mm/2x100mm Plateau Volet d’entrée du ventilateur Rondelle de 8mm Vis 6 pans creux M8 Support du moteur Rondelle Vis hexagonale M8x16... -
Page 20: Vue Éclatée De L'appareil
12.2 Vue éclatée de l’appareil Figure A (2015-07) -
Page 21: Schémas Électriques
12.3 Schémas électriques ! Danger ! Cette machine doit être reliée à la terre. Toutes les opérations sur le système électrique de la machine (boîtier électrique, circuit, moteur, câble d’alimentation etc.) doivent impérativement être effectuées par un électricien professionnel. * Modèle ASP152 (moteur monophasé 230V) : - Le fil jaune et vert (Terre) doit être raccordé... - Page 22 Notes : …………………………………………………………………………………..……………………………………………………………………………………. ……………………………………………………………………………………. ……………………………………………………………………………………. ……………………………………………………………………………………. ……………………………………………………………………………………. ……………………………………………………………………………………. ……………………………………………………………………………………. ……………………………………………………………………………………. ……………………………………………………………………………………. ……………………………………………………………………………………. ……………………………………………………………………………………. ……………………………………………………………………………………. ……………………………………………………………………………………. ……………………………………………………………………………………. ……………………………………………………………………………………. ……………………………………………………………………………………. ……………………………………………………………………………………. ……………………………………………………………………………………. ……………………………………………………………………………………. …………………………………………………………………………………….
-
Page 23: Garantie
N° de série en ligne obligatoire: www.leman-sa.com Les produits de marque LEMAN sont tous testés suivant les normes de réception en usage. Votre revendeur s’engage à remédier à tout vice de fonctionnement provenant d’un défaut de construction ou de matières. - Page 24 Z.A DU COQUILLA B.P 147 SAINT CLAIR DE LA TOUR 38354 LA TOUR DU PIN cedex FRANCE Tél : 04 74 83 55 70 SAV : 04 74 83 69 88 Fax : 04 74 83 09 51 info@leman-sa.com sav@leman-sa.com www.leman-sa.com...
