BY-PASS
PV / GV
1
0
1
0
Interrupteur fourni

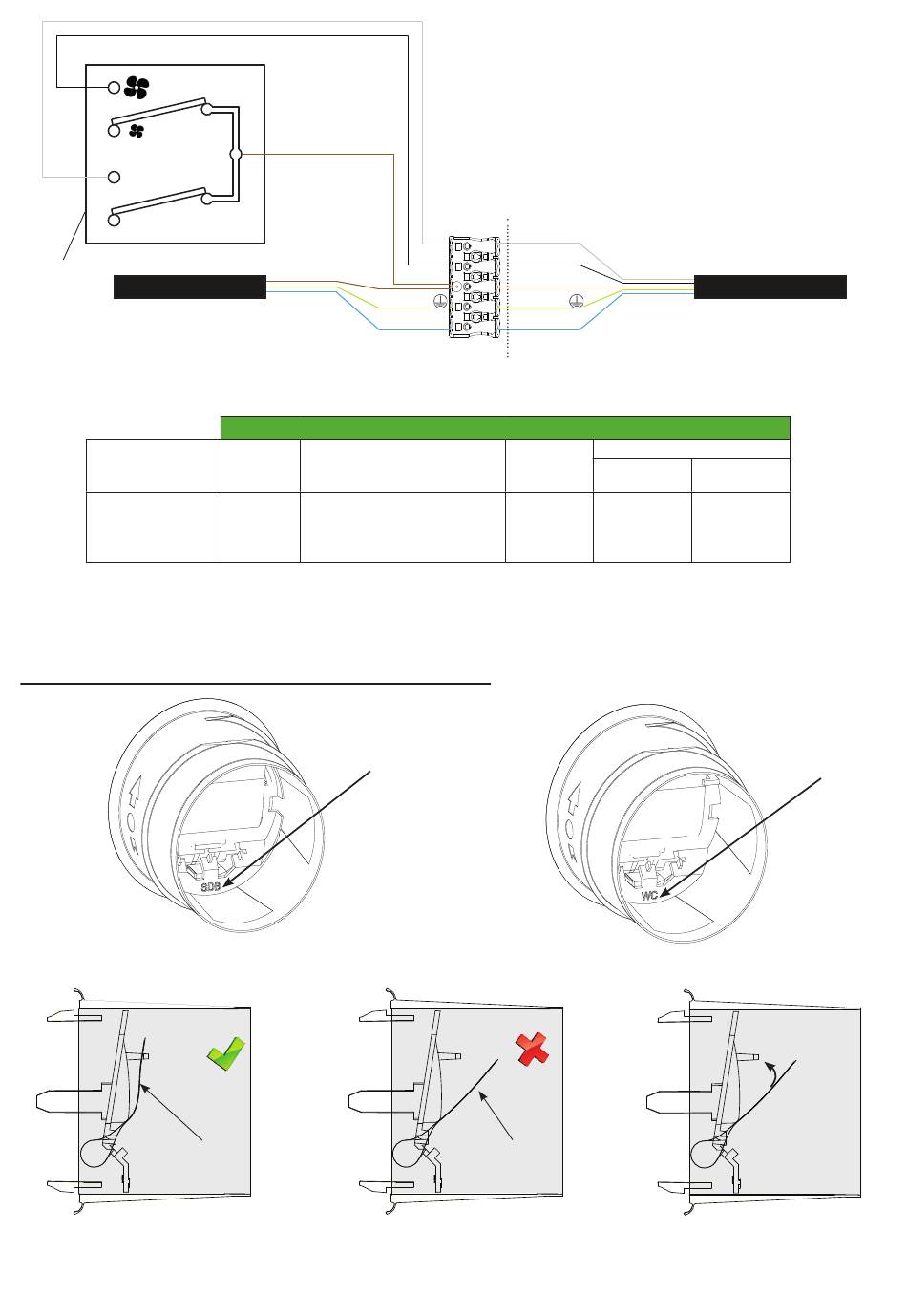

7. REGLAGES DES DEBITS

7.1. Réglage des débit d'extraction
Nombre de pièces
principales du
logement
2
3
4
5 et plus
Ce groupe convient jusqu'à 4 sanitaires (toute pièce équipée d'un point d'eau, hors cuisine), avec au maximum 3 salles de bains (ou
douches).
* Une salle d'eau est une pièce équipée d'un point d'eau mais sans baignoire ni douche (cellier, buanderie, cabinet de toilettes avec
lavabo, ...).
7.2. Réglage du débit des sanitaires
Vérifier la bonne position de la lame terphane dans le piquage WC.
Bonne position
(Vue en coupe)
Lame assurant
la régulation
Equilibrage des débits :
En cas d'écart important constaté entre le débit insufflé et le débit extrait, vous pouvez procéder à l'équilibrage en installant un
registre manuel RR125 (voir page 5).
NI4135# - 11/2017
PHASE
PHASE
TERRE
CABLAGE INSTALLATEUR
DEBITS D'AIR EXTRAITS REGLEMENTAIRES EXPRIMES EN m³/h
Salle de bains ou salle de
Cuisine douche comprenant
un cabinet d'aisance
90
105
120
135
Identification piquage
"SDB" (30 m³/h)
PV = Petite Vitesse / GV = Grande Vitesse
GRIS
NOIR
MARRON
TERRE
NEUTRE
BLEU
Autre salle
d'eau*
15 15
30 15
30 30
30 30
Mauvaise position
(Vue en coupe)
Lame assurant
la régulation
CABLE CAISSON
SORTIE CAISSON
Cabinet d'aisances
Unique Multiple
15 15
15 15
30 15
30 15
Identification piquage
"WC" (15 m³/h)
Si mauvaise position, remettre en position
la lame (Vue en coupe)
Remettre la
lame dans
son logement
jusqu'au "clip"
8/12
