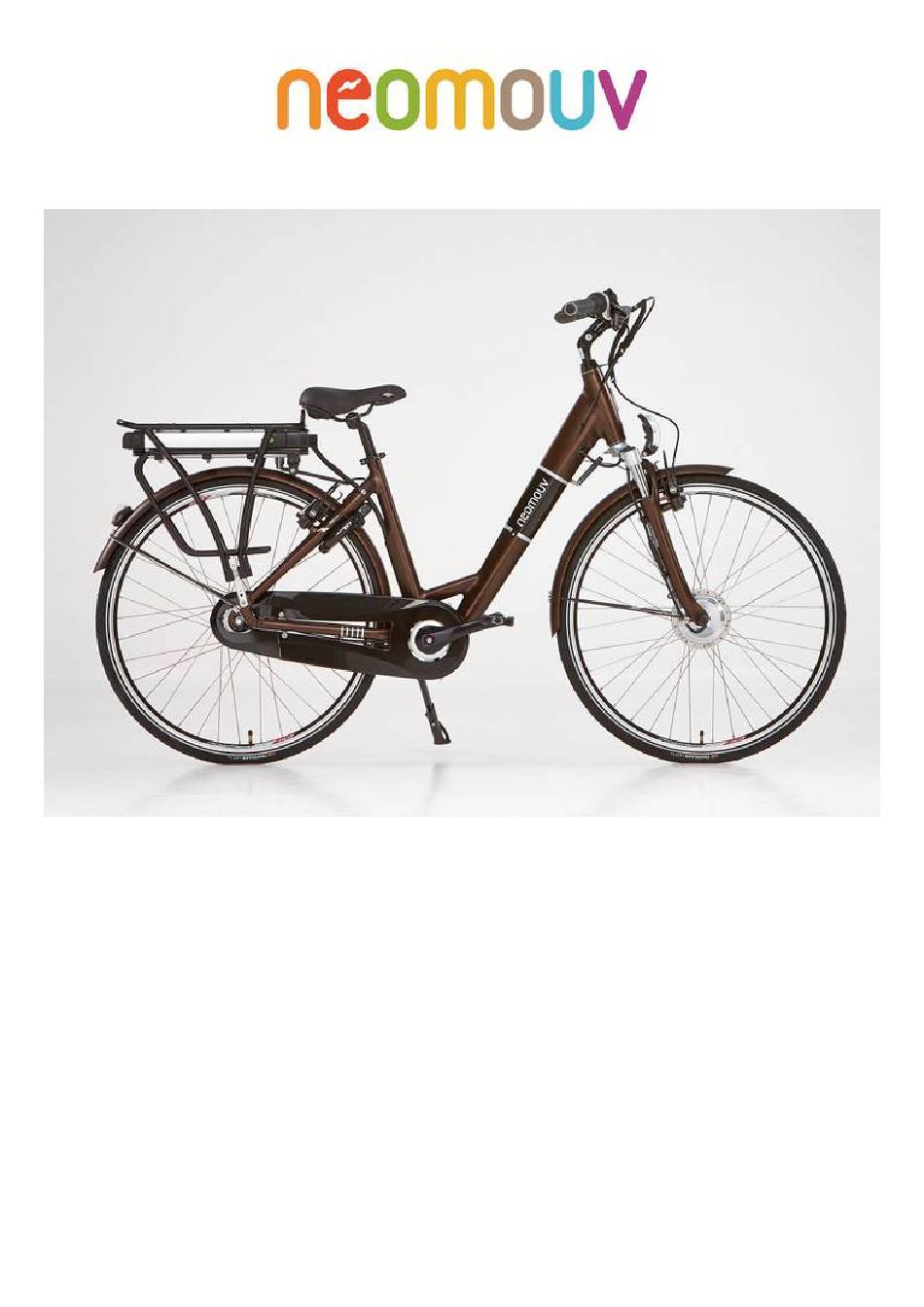

- Page 1 MANUEL D’UTILISATION IRIS CE MANUEL CONTIENT DES INSTRUCTIONS IMPORTANTES POUR LA SÉCURITÉ ET LE FONCTIONNEMENT. A la fin de ce manuel d’utilisation : VOTRE CERTIFICAT DE GARANTIE « Modèle conforme aux exigences de sécurité »...
-
Page 2: Table Des Matières
La mise en marche de la batterie : ....................15 Le moteur électrique : ........................15 CHARGEMENT DE LA BATTERIE : .................... 16 Chargeur Neomouv Lithium Ion 36 Volts : ..................16 4.1.1 Précautions d’emploi (instruction de sécurité) : ................16 4.1.2... - Page 3 ENTRETIEN ET MAINTENANCE DE L’IRIS: ................21 Entretien : ............................21 Lubrification : ........................... 21 Maintenance : ........................... 21 SECURITE – RECOMMANDATIONS : ..................22 DONNEES TECHNIQUES ....................... 23 DECLARATION DE CONFORMITE CE ..................24 10 - CONDITIONS DE GARANTIE ....................... 25 11 - CERTIFICAT DE GARANTIE ......................
-
Page 4: Presentation
Votre VAE possède un numéro de série gravé sur le cadre au niveau de la fourche. Numéro de série C : 120 HARGE MAXIMALE OUR VOTRE SECURITE IL CONVIENT DE NE PAS DEPASSER CETTE ’ CHARGE MAXIMALE LORS DE L UTILISATION DE VOTRE BICYCLETTE Manuel IRIS... -
Page 5: Reglages / Montage
Les tailles requises de l'utilisateur (cycliste) pour une utilisation optimale du vélo se situent entre 1.65 et 1.90m. Donc, réglez votre hauteur de selle en position assise selon les indications suivantes : Desserrer l’attache rapide de collier de selle. Attache rapide Manuel IRIS... - Page 6 E TUBE DE LA SELLE NE DOIT PAS SORTIR AU DELA DE LA MARQUE DE SECURITE GRAVEE BARRES VERTICALES Marque de sécurité La hauteur minimum entre le point haut de la selle et le sol est de 85 cm. Manuel IRIS...
-
Page 7: Réglage Du Guidon (Cintre Et Potence)
A POTENCE NE DOIT PAS SORTIR DU TUBE DE DIRECTION AU DELA DE LA MARQUE GRAVEE BARRES « MINIMUM INSERTION »). VERTICALES ET INSCRIPTION Après réglage, resserrer la vise en tournant dans le sens des aiguilles d’une montre (couple de serrage maxi : 19.6Nm Manuel IRIS... -
Page 8: Réglage Des Freins
Clef Allen L’Iris est équipé de 2 V-brake hydraulique Magura HS11. Ces nécessitent peu d’entretien. Une purge régulière n’est pas nécessaire parce qu’il s’agit d’un circuit fermé. Les patins de frein vont néanmoins s’user avec l’usage. Afin de compenser l’usure des patins, il faut visser la vis Allen du levier dans le sens des aiguilles d’une montre. -
Page 9: Réglage Du Nexus 8V
Le réflecteur et le feu arrière de signalisation ne doivent pas être cachés par des bagages ou siège, fixés sur le porte-bagages. La charge sur le porte-bagages doit être répartie de part et d’autre de celui-ci afin d’assurer une stabilité de l’ensemble lors de la circulation sur la voie publique. Manuel IRIS... -
Page 10: Montage Et Démontage Des Roues (Roues Ar Par Spécialiste)
NB Le connecteur est équipé d’un détrompeur. Bien mettre les 2 « méplats » l’un en face de l’autre pour reconnecter correctement le moteur. Bien positionner les deux méplats pour rebrancher la prise moteur 2.6.2 Roue arrière : C ETTE OPERATION EST A EFFECTUER PAR UN PROFESSIONNEL Manuel IRIS... -
Page 11: Eclairage
HAUT et MODE de la commande. M AINTENEZ TOUJOURS VOS ECLAIRAGES PROPRES ET EN BON ETAT U ’ N EQUIPEMENT D ECLAIRAGE EST OBLIGATOIRE DES LA NUIT TOMBEE Manuel IRIS... -
Page 12: Utilisation Du Vae
Positions 5 = position maximale Sur cette position votre VAE vous fournit la plus grande assistance mais consomme aussi le plus d’énergie. Afin de faire défiler le niveau d’assistance, il faut presser les boutons HAUT ou BAS. Le sélecteur d’assistance se trouve près de la poignée gauche sur le guidon. Niveau d’assistance Manuel IRIS... -
Page 13: Le Display Et La Commande
Régler l'heure à l'aide des boutons HAUT et BAS. Presser brièvement le bouton MODE pour passer au réglage des minutes. Régler les minutes à l'aide des boutons HAUT et BAS. Presser longuement le bouton MODE pour valider ces changements et repasser en mode normal. Manuel IRIS... -
Page 14: L'assistance Électrique
(10 à 20% de côtes). Si votre parcours est plat et comprend un pourcentage de descentes (même légères), votre autonomie s’en trouve accrue. Si vous montez des côtes de plus de 5% (le moteur « peine » au-dessus dénivellation), votre autonomie peut diminuer proportionnellement. Manuel IRIS... -
Page 15: Spécifications Techniques Du Système D'assistance
2 ans. Après 3 ans ou 25 000 kilomètres, nous vous conseillons de le faire réviser par un revendeur agréé ou un spécialiste. Bien qu’il soit conçu pour résister à l’eau, nous vous déconseillons de le nettoyer avec un jet haute pression. Moteur électrique Manuel IRIS... -
Page 16: Chargement De La Batterie
CHARGEMENT DE LA BATTERIE : 4.1 Chargeur Neomouv Lithium Ion 36 Volts : CARACTERISTIQUES DU CHARGEUR Modèle 36 volts SSHC8100LC Chargeur intelligent pour batterie Lithium Ion Tension AC100 -240 V Fréquence 47-63 hz Tension de chargement (charge) 42 V+/- 0.2 V Courant de sortie 2.0 A... -
Page 17: Précautions D'emploi (Instruction De Sécurité)
OUR VOTRE SECURITE VOIR EGALEMENT LES PICTOGRAMMES AU DOS DU CHARGEUR 1) Utilisation intérieure uniquement 2) Attention danger 3) Double isolation (utilisation sans prise de terre) 4) Lire la notice 5) Respect des normes CE 6) Ne pas jeter avec les déchets ménagers. Manuel IRIS... -
Page 18: La Batterie
à l'arrière de celle-ci. Pour un chargement en sécurité, il faut d'abord relier le chargeur à la batterie et ensuite raccorder la prise standard du chargeur sur le secteur (220V/50 Hz). Vérifier le bon fonctionnement du chargeur (cf paragraphe 3.1). Manuel IRIS... -
Page 19: Recommandations / Précautions À Prendre Avec Votre Batterie
ES PRODUITS ELECTRIQUES ET ELECTRONIQUES CONTIENNENT DES ’ SUBSTANCES DANGEREUSES QUI ONT DES EFFETS NEFASTES SUR L ENVIRONNEMENT OU LA SANTE HUMAINE ET DOIVENT DONC ETRE RECYCLES Votre batterie est recyclable après usage. Retourner celle-ci à votre revendeur. Manuel IRIS... -
Page 20: Conseils Pour Augmenter L'autonomie
CONSEILS POUR AUGMENTER L’AUTONOMIE : Selon la batterie qui équipé sur votre Iris, l’autonomie est de 55 km (batterie 9Ah) ou de 70 km (batterie 12Ah) pour un utilisateur de 75 kg à une vitesse moyenne de 18km/h sur un parcours en mode Eco. -
Page 21: Entretien Et Maintenance De L'iris
ENTRETIEN ET MAINTENANCE DE L’IRIS: Entretien : Pour mieux conserver votre vélo, entretenez-le régulièrement : Remplacer les patins de freins dès qu’ils sont lisses. Nettoyer régulièrement votre vélo à l’aide d’une éponge et de l’eau savonneuse. Ne pas utiliser de détergent ou d’essence, ni de jet à haute pression. -
Page 22: Securite - Recommandations
Pour votre sécurité, il est conseillé d’allumer systématiquement l’éclairage de la bicyclette. Le port du casque est fortement recommandé. Le port d’un gilet réfléchissant est obligatoire hors agglomération en cas de circulation la nuit, ou le jour lorsque la visibilité est insuffisante. Manuel IRIS... -
Page 23: Donnees Techniques
Lithium Ion 750 cycles Tension (v) 36 V Moteur Brushless Rendement nominal (w) 250 watts Chargeur : Tension chargeur 42 V Pneus dimensions 28’ 700x35C Pressions des pneus 2.8 à 4.5 bars Dérailleur SHIMANO Nexus 7V (Commande indexée) Manuel IRIS... -
Page 24: Declaration De Conformite Ce
72200 LA FLECHE Certifie que : Le produit NEO MOUV modèle IRIS est conforme aux normes de sécurité suivantes : EN 14764 - EN 15194 – RAPPORT DU CRITT N° ES11050508A Ces conformités s’entendent pour autant que le produit pour lequel elles sont données est installé et utilisé... -
Page 25: Conditions De Garantie
ATTENTION ! Ne confondez pas entretien et garantie. Les révisions d'entretien et les réglages ne peuvent être effectués gratuitement au titre de la garantie. Retournez une photocopie du CERTIFICAT DE GARANTIE REMPLI à l'adresse figurant au bas du certificat. Manuel IRIS... -
Page 26: Certificat De Garantie
« Ce certificat est une annexe au document intitulé « conditions de la garantie » chap.12 du manuel d’utilisation du VAE IRIS ; il constitue un document nécessaire à la mise en œuvre de la garantie dans les conditions et selon les modalités définies au dit chapitre 10 ». -
Page 27: Certificat De Conformite
12 - CERTIFICAT DE CONFORMITE Manuel IRIS... - Page 28 ZI Ouest - Allée des quatre Journaux 72200 LA FLECHE contact@neomouv.fr SARL au capital de 360 000 € - RCS Le Mans 518 158 183 SIRET 518 158 183 00013 – APE 4649Z – TVA INT FR 91 518158183 Manuel IRIS...
