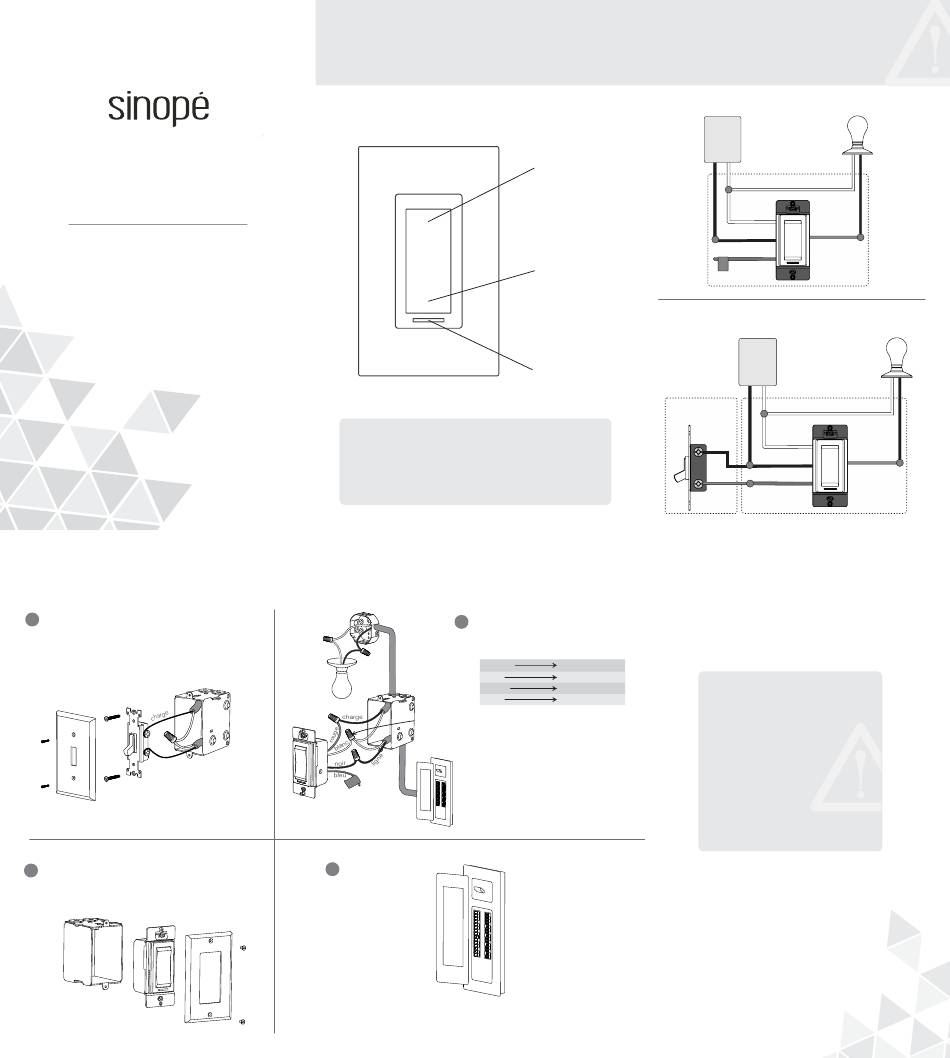

Sinope SW2500ZB Guide D'installation

SW2500ZB
Guide d'installation
Interrupteur intelligent
1 Mettez le circuit d'alimentation de
l'interrupteur hors tension à partir du
panneau électrique et retirez l'ancien
interrupteur.
ligne
3
Utilisez les vis fournies pour installer
l'interrupteur à la boîte électrique. Ensuite,
replacez et vissez la plaque murale.
Avertissements
L'installation de cet interrupteur devrait être effectuée par
un électricien certifié et doit être conforme aux codes
d'électricité locaux et nationaux en vigueur.

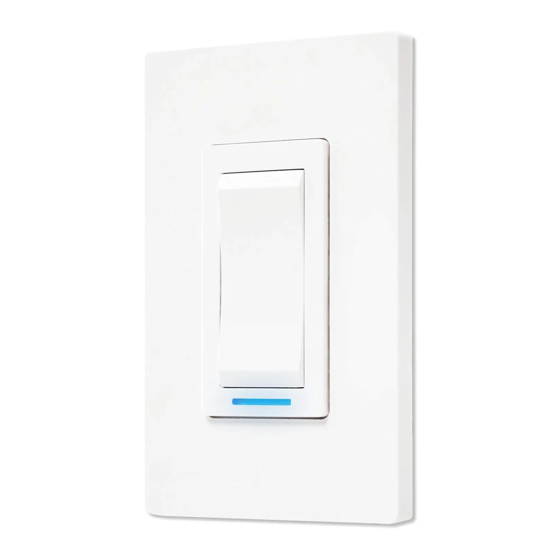

VOTRE INTERRUPTEUR MURAL SW2500ZB
Allumé = Bleu
Éteint = Ambré
L'intensité du voyant lumineux peut être modifié à partir de
Neviweb et de certaines passerelles Zigbee compatibles.
zigbee 3.0
INSTALLER VOTRE INTERRUPTEUR
Neutre
(blanc)
4
Alimentez
l'interrupteur.
Allumer la lumière
Éteindre la lumière
Voyant lumineux
Utilisez les connecteurs fournis pour
2
raccorder les fils de l'interrupteur de
la façon suivante :
Rouge Charge
Ligne
Noir
Blanc Neutre
Aucun*
Bleu
Neutre
( blanc )
*Note : Pour un branchement unipolaire,
conservez l'étiquette sur le fil bleu.
Pour un branchement à 3 voies,
consultez la section ''Schéma
d'installation à 3 voies'' ci-dessus.
L'interrupteur requiert un fil de neutre. Si votre boîte
électrique n'a pas de fil de neutre, vous pouvez soit en
ajouter un ou installer l'interrupteur à un endroit différent.
SCHÉMA D'INSTALLATION UNIPOLAIRE
Panneau
électrique
SW2500ZB
blanc (neutre)
rouge (charge)
noir (ligne)
bleu (3 voies)
SCHÉMA D'INSTALLATION À 3 VOIES
Panneau
électrique
Interrupteur
unipolaire
SW2500ZB
blanc (neutre)
ligne
noir (ligne)
charge bleu (3 voies)
Assurez-vous de serrer
fermement les connecteurs
pour un branchement
sécuritaire. Une connexion mal
exécutée peut représenter un
risque d'incendie. Pour le
raccordement à des fils en
aluminium, des connecteurs
sans soudure CO/ALR
approuvés doivent être utilisés.
Charge
Charge
rouge (charge)
