System Sensor 2251BA Notice D'installation Et D'entretien

NOTICE D'INSTALLATION ET D'ENTRETIEN
Capteurs de fumée
photoélectriques intelligents
2251BA, 2251TBA et 2251TMBA
CARACTÉRISTIQUES TECHNIQUES
Gamme de tension :
Courant de veille :
Courant d'alarme max. (témoin allumé) : 6,5 mA à 24 V c.c.
Humidité ambiante d'utilisation :
Température ambiante d'utilisation :
Capteur thermique :
Hauteur :
Diamètre :
Poids :
AVANT DE COMMENCER L'INSTALLATION
Ce capteur doit être installé conformément au manuel d'installation du pan-
neau de commande. L'installation doit satisfaire aux exigences de l'autorité
compétente. Pour obtenir une performance optimale, installer ces capteurs
conformément à la norme CAN/ULC S524.
DESCRIpTION GÉNÉRALE
Les modèles 2251BA, 2251TBA et 2251TMBA sont des capteurs de fumée
enfichables qui combinent une chambre de détection photoélectronique à
des communications adressables et analogiques. Le capteur transmet une
représentation analogique de la densité de fumée au panneau de commande
via une ligne de communication. Des commutateurs rotatifs à 10 positions
permettent de régler l'adresse du capteur.
Chaque capteur comporte deux témoins d'état lumineux contrôlés par le pan-
neau de commande. Une sortie est également prévue pour le raccordement
d'un indicateur lumineux à distance (RA400ZA). Les modèles 2251TMBA et
2251TBA combinent une chambre de détection photoélectronique et un cap-
teur thermostatique ayant un seuil de déclenchement de 135 °F (57,2 °C).
pour fonctionner correctement, les capteurs 2251BA, 2251TBA et
2251TMBA nécessitent des communications adressables compatibles.
Les raccorder à un panneau de commande homologué compatible.
ESpACEMENT
System Sensor recommande d'espacer ces capteurs selon la norme CAN/
ULC S524. Dans les pièces où il y a peu de courant d'air et où le plafond
est lisse, utiliser un espacement de 30 pieds. Pour plus de détails sur l'espa-
cement, l'emplacement et les applications spéciales des capteurs, consulter
la norme CAN/ULC S524 ou le guide System Smoke Detector Application
Guide de System Sensor.
DIRECTIVES pOUR LE CÂBLAGE
Installer le câblage conformément au Code canadien de l'électricité, aux
codes locaux pertinents et à toute exigence particulière de l'autorité com-
pétente. Utiliser du fil de grosseur adéquate. Pour limiter les risques d'er-
reurs et faciliter le dépannage, utiliser des fils repérés par leur couleur. Si les
connexions sont incorrectes, le système pourrait ne pas réagir correctement
en cas d'incendie.
Mettre la ligne de communication hors tension avant d'installer les capteurs.
1. Raccorder le câblage de la base du détecteur (fournie séparément) se-
lon le schéma de câblage (Figure 1).
2. Régler l'adresse voulue du capteur au moyen des microcommuteurs
d'adressage (Figure 2).
3. Replacer le capteur dans sa base, appuyer et le faire tourner vers la
droite jusqu'à ce qu'il s'enclenche en place.
4. Une fois tous les capteurs installés, mettre sous tension le panneau de
commande et activer la ligne de communication.
5. Mettre le(s) détecteur(s) à l'essai comme décrit dans la section MISE À
L'ESSAI.
M I SE EN G A R D E
Les couvercles anti-poussière assure une protection limitée contre la pous-
sière en suspension dans l'air. Il faut les retirer pour que les capteurs puissent
SS-400-003
15 à 32 V c.c.
300 µA à 24 V c.c. (avec une communication toutes les 5 secondes et le témoin clignotant en service)
10 % à 93% d'humidité relative, sans condensation
32 °F à 120 °F (0 °C à 49 °C) 2251BA; 32 °F à 100 °F (0 °C à 38 °C) 2251TBA et 2251TMBA
Thermistance électronique, seuil fixe de 135 °F (57,2 °C)
2 po (51 mm) dans la base B210LPA
6,1 po (155 mm) dans la base B210LPA; 4,1 po (104 mm) dans la base B501
5,2 onces (147 g)
6581 Kitimat Road, Unit 6, Mississauga, Ontario L5N-3T5
détecter la fumée. Avant d'entreprendre des gros travaux de construction ou
de rénovation, retirer les détecteurs.

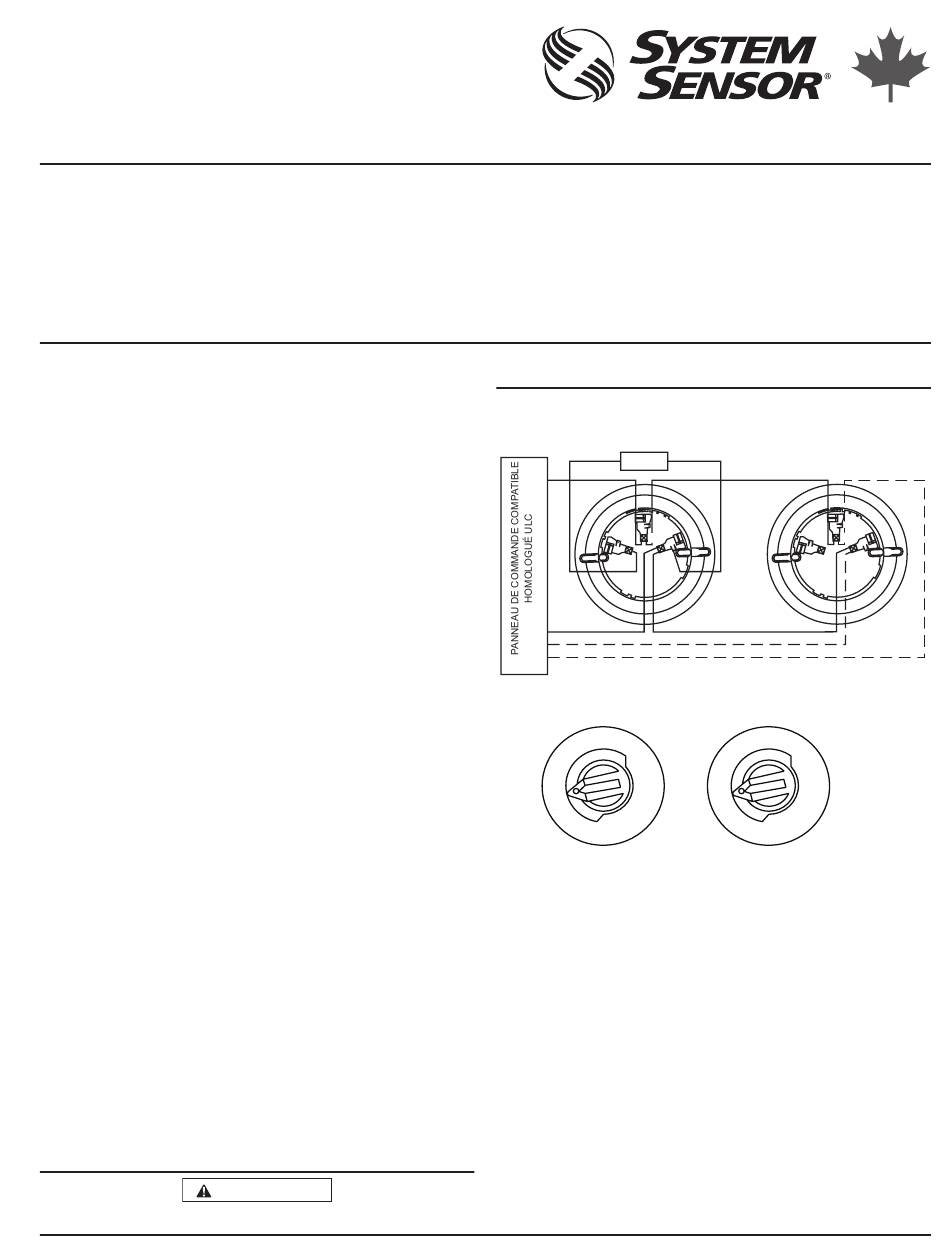

FIGURE 1. SCHÉMA DE CÂBLAGE
ANNONCIATEUR À
DISTANCE
+
+
2
3
1
–
–
CÂBLAGE DE CLASSE A (facultatif)
+
FIGURE 2. COMMUTATEURS ROTATIFS À DIX pOSITIONS
7 8
6 9
5
4
3
2
1 0
Dizaines
RÉSISTANCE ANTIVANDALISME
Les modèles 2251BA, 2251TBA et 2251TMBA comportent une protection qui,
une fois activée, empêche de retirer le capteur sans l'aide d'un outil. Cette
caractéristique est décrite en détail dans la notice d'installatin de la base.
MISE À L'ESSAI
Avant de procéder aux essais, avertir les autorités pertinentes que le sys-
tème de détection sera temporairement hors service à des fins d'entretien.
Mettre le système hors fonction afin d'éviter des alarmes intempestives.
Le fonctionnement des capteurs doit être vérifié après leur installation puis
périodiquement par la suite. Utiliser des méthodes d'essai satisfaisant les exi-
gences de l'autorité compétente. Pour obtenir une performance optimale, es-
sayer et entretenir les capteurs conformément à la norme CAN/ULC S536.
Procéder aux essais comme suit :
A. Essai fonctionnel au moyen d'un aimant (M02-04-01 ou M02-09-00)
On peut vérifier le fonctionnement de ce capteur au moyen d'un aimant
d'essai. En simulant électroniquement la présence de fumée dans la
chambre d'analyse, l'aimant permet de vérifier les circuits électroniques
du capteur ainsi que ses connexions au panneau de commande.
1
1.800.SENSOR2; Fax: 905-812-0771
www.systemsensor.ca
