DSC Maxsys PC4204 Notice D'installation

1. Introduction
Le PC4204 est un module de sortie avec quatre sorties relais
programmables. Le Relais 1 peut être utilisé pour remettre
le Combus sous tension.
NOTE : Ne pas utiliser une alimentation autre que le
PC4204 pour remettre le Combus sous tension. Si une
alimentation autre que le PC 4204 est utilisé, la fonction
remise sous tension du Combus ne fonctionnera pas
normalement. Voir le Manuel d'installation du tableau de
contrôle pour de plus amples renseignements sur cette
caractéristique.
2. Caractéristiques
• Appel de courant : 30 mA (du Combus)
• Transformateur requis de 40VA 16-18V minimum
• Batterie requise 4 Ah minimum
• Relié au tableau de contrôle par l'intermédiaire du
Combus 4 fils
• Quatre relais programmables : courant nominal des
contacts 2 A, 30 V.c.c.
• Courant AUX : 1A max.
• Entrée par contact anti-sabotage
Coffrets compatibles
• PC4051C/CR*
• PC4052C/CR*
* Coffret CR pour les clients d'Amérique du Nord
seulement
3. Installation du PC4204
3.1 Déballage
La boîte du PC4204 comporte les éléments suivants :
• Une plaquette de circuit PC4204
• Un câble de mise à la terre
• Cinq pieds de levage en plastique
• Un fusible de remplacement de 5 A
Veuillez consulter le Manuel d'installation du système pour des renseignements relatifs aux restrictions concernant le
fonctionnement et l'utilisation du produit et aux restrictions concernant la responsabilité du fabricant.
Module de sortie relais PC4204
v 2.1 • Notice d'installation
3.2 Montage
Le PC4204 devrait être situé dans un coffret compatible,
monté dans un endroit sec et sécuritaire. De préférence, il
devrait être situé à une distance convenable des dispositifs
connectés.
Exécutez les opérations suivantes pour monter le module :
1. Enfoncez les cinq pieds de levage dans les trous de
montage au fond du coffret.
2. Fixez le coffret au mur à l'endroit désiré. Utilisez les
dispositifs d'ancrage au mur appropriés lorsque vous
accrochez le coffret sur des cloisons sèches, du plâtre,
du ciment, des briques ou autres surfaces.
3. Enfoncez la plaquette de circuit dans les cinq pieds
de levage en plastique pour fixer le module au coffret.
Une fois que le module est monté, vous pouvez achever le
câblage.

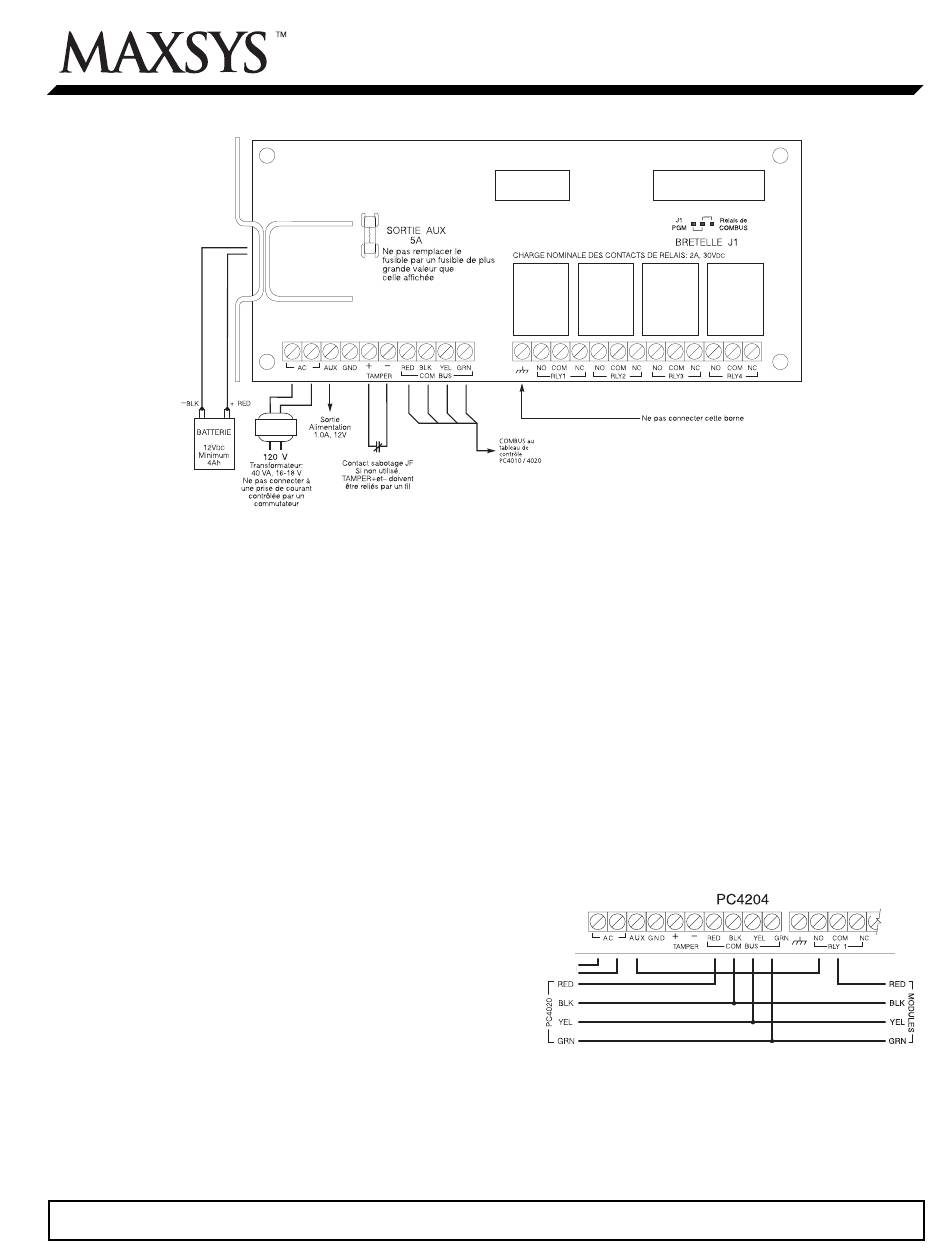

3.3 Installation et câblage
Avant de commencer à câbler le dispositif, assurez-vous
que toute l'alimentation (transformateur c.a. et batterie)
du tableau de contrôle a été coupée.
Alimentation c.a.
Pour achever le câblage, exécutez les opérations suivantes :
1. Connectez les quatre fils du Combus au PC4204.
Connectez les fils rouge, noir, jaune et vert du
Combus aux bornes correspondantes RED, BLK, YEL
et GRN.
