Mode d'emploi
carte électronique. Il est fermé pour 100 Hz et ouvert pour 50 Hz

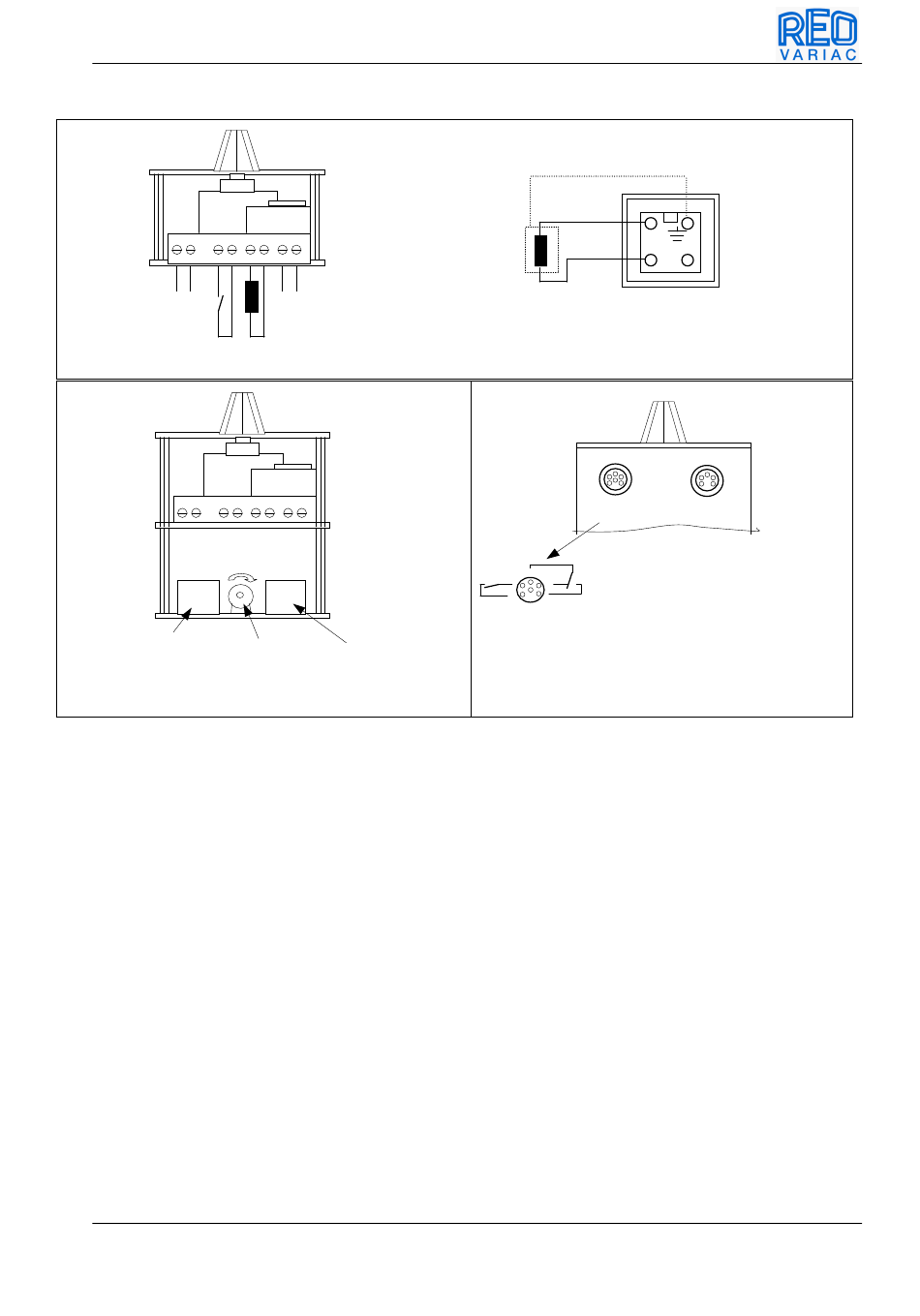

9. Connections
Type 43949/43950
1
2
3 4 5 6 7 8
Tension de
Blocage 24V
+
-
Contact de
Blocage
1
2
3 4 5 6
Connecteur barrière
Sensibilité
photo-électrique
passive.
capteur
10. Analyse de défauts
Le REOVIB ne fonctionne pas :
• Contrôler la tension d'alimentation et le fusible, le remplacer si nécessaire.
• Contrôler le fusible du REOVIB, le remplacer si nécessaire.
• Contrôler l'état du capteur de niveau ( attendre le temps de la temporisation )
• Contrôler que l'entrée (blocage/déblocage) soit bien sélectionnée (si cette entrée n'est pas utilisée,
vérifier que le cavalier est bien placé en mode blocage, position 1).
Le convoyeur n'a pas de puissance :
• Contrôler que la bonne fréquence d'oscillation est sélectionnée, la changer si nécessaire.
• Contrôler la fréquence de l'alimentation (50 / 60 Hz), que la fréquence de vibration du convoyeur
corresponde.
• Umax est réglé trop bas, augmenter si nécessaire.
Le transport est trop brutal :
• Fréquence de vibration mal sélectionnée. Se méfier car l'aimant peut être endommagé par une
surchauffe ou un martelage mécanique.
• Umax est ajusté trop haut, réduire si nécessaire.
L'aimant devient chaud :
• Contrôler que l'aimant ne soit pas soumis à une tension d'alimentation incorrecte.
• Mauvaise fréquence de vibration sélectionnée, changer la sélection si nécessaire.
11. Références de commande
REOVIB R6/439-459 Avec sortie sur câble
REOVIB R6/439-459 Avec sortie sur prise
Connecteur de sortie pour le 43950
Fusible FF8 ( Par boite de 10 pièces )
REO VARIAC
REOVIB R6/439-459
Alimentation
N Ph
230V 50/60Hz
Sortie bol
Vibrant 40-210V
7 8
Connecteur pour
pour le
capteur NPN ou
PNP. Actif.
Namur.
Type 43950
Sortie bol
Vibrant 40-210V
Prise de
contrôle
3
2
4
1
6
5
Prise de contrôle
- 1/2 : Contact sec
externe de blocage
- 3/4/5 : Relais d'état
- 3 : Commun
- 4 : Nc
- 5 : No
: ID Nr : 43949
: ID Nr : 43950
: ID Nr : 90042
: ID Nr : 90013
1
2 3
Prise du
détecteur
Prise de contrôle
- 1 : + 24 V DC 50mA
- 2 : Entrée NPN
- 3 : Entrée PNP
- 4 : Entrée Namur
- 5 : Masse
6
