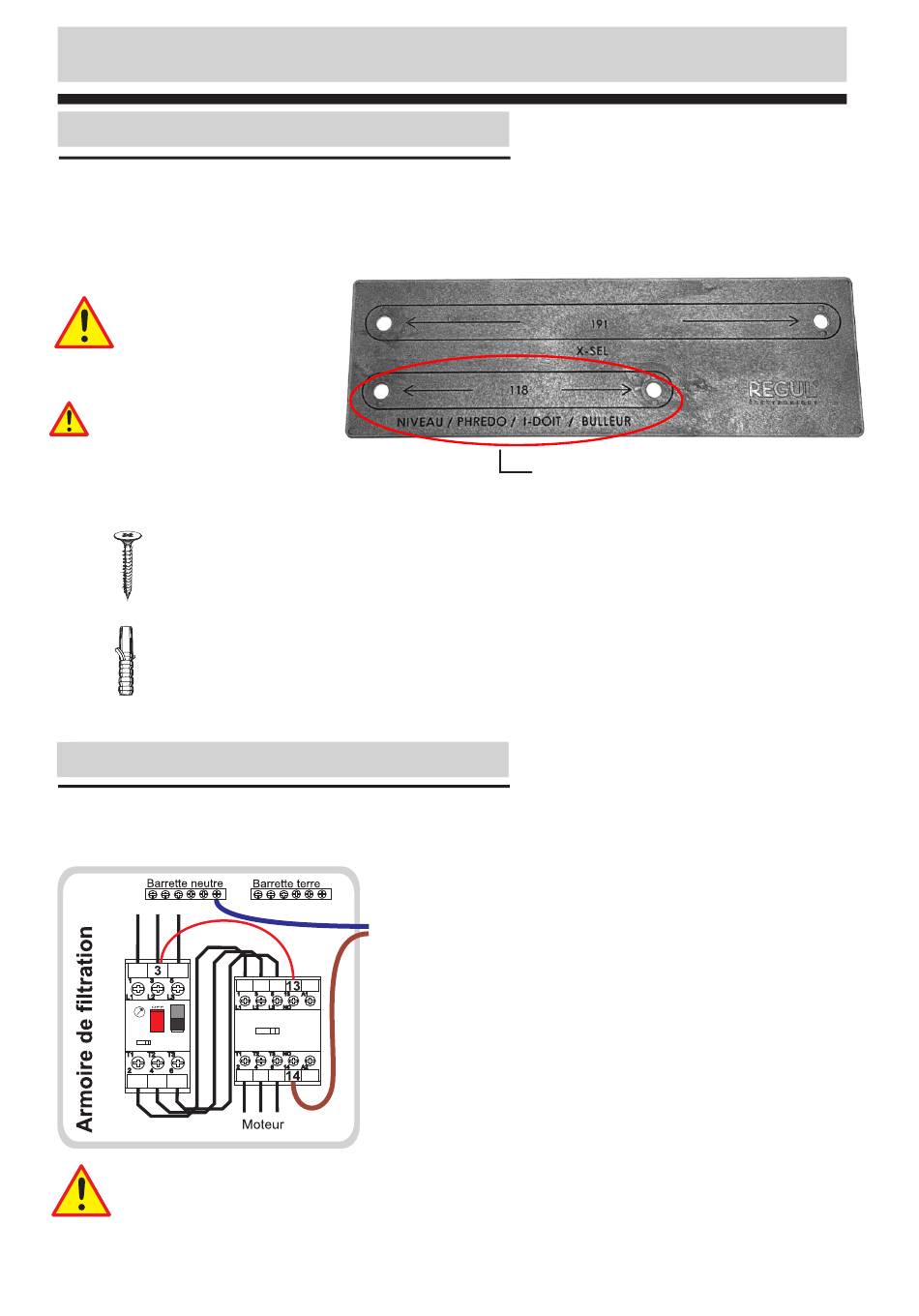

Installation de l'appareil
Fixations
Le Phredo est fourni avec un gabarit de perçage pour faciliter sa mise en place.
Afin de maintenir les performances et la fiabilité de l'appareil, prévoir l'espace nécessaire
entre celui-ci et les obstacles les plus proches.
Percer le coffret entraîne
la suppression de la
garantie.
L'ensemble doit être fixé à
l'abri de toute projection
d'eau et dans un local
correctement ventilé.
2x Vis inox 4x35mm
2x Chevilles diam.6mm
Branchements de l'appareil
Le Phredo est asservi, il ne doit fonctionner que le temps de la filtration.
Pour tout raccordement d'une électronique de régulation utiliser du câble souple.
Risque de choc électrique
Avant d'intervenir sur l'appareil, couper le
disjoncteur d'alimentation .
Régul' Electronique
Plaque de gabarit des appareils Régul'
Utiliser les matériels fournis, il ont été choisis pour
leurs qualités.
Vis inox pour une meilleure tenue.
Utiliser le gabarit de montage du coffret.
2 vis suffisent, une troisième est fournie quand le
support est irrégulier
1-
Ajouter un fil sur l' entrée du disjoncteur et
l'entrée du contacteur contact auxiliaire (sur
l'exemple fil rouge entre le 3 du disjoncteur et le
Phredo
13 du contacteur).Si une phase occupe déjà
cette borne 13, inutile d'ajouter un fil, passer au
paragraphe suivant.
2-
Brancher un câble d'alimentation de
l'appareil à l'armoire de filtration(2 x 1,5mm²).
La phase, fil marron, sur la borne 14 du
contacteur, contact auxiliaire.
Le neutre, fil bleu, sur la barrette neutre.
3-
Brancher le câble dans l'appareil sur le
bornier à vis, destiné à l'alimentation électrique,
sur la carte électronique (marron sur P et bleu
sur N).
6
Ecartement des perçages pour le Phredo
