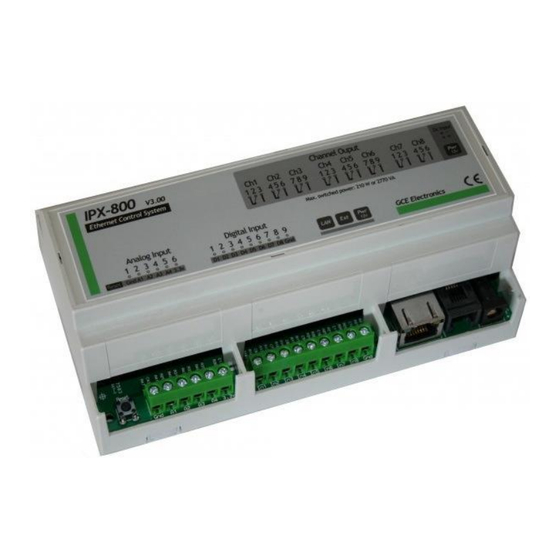

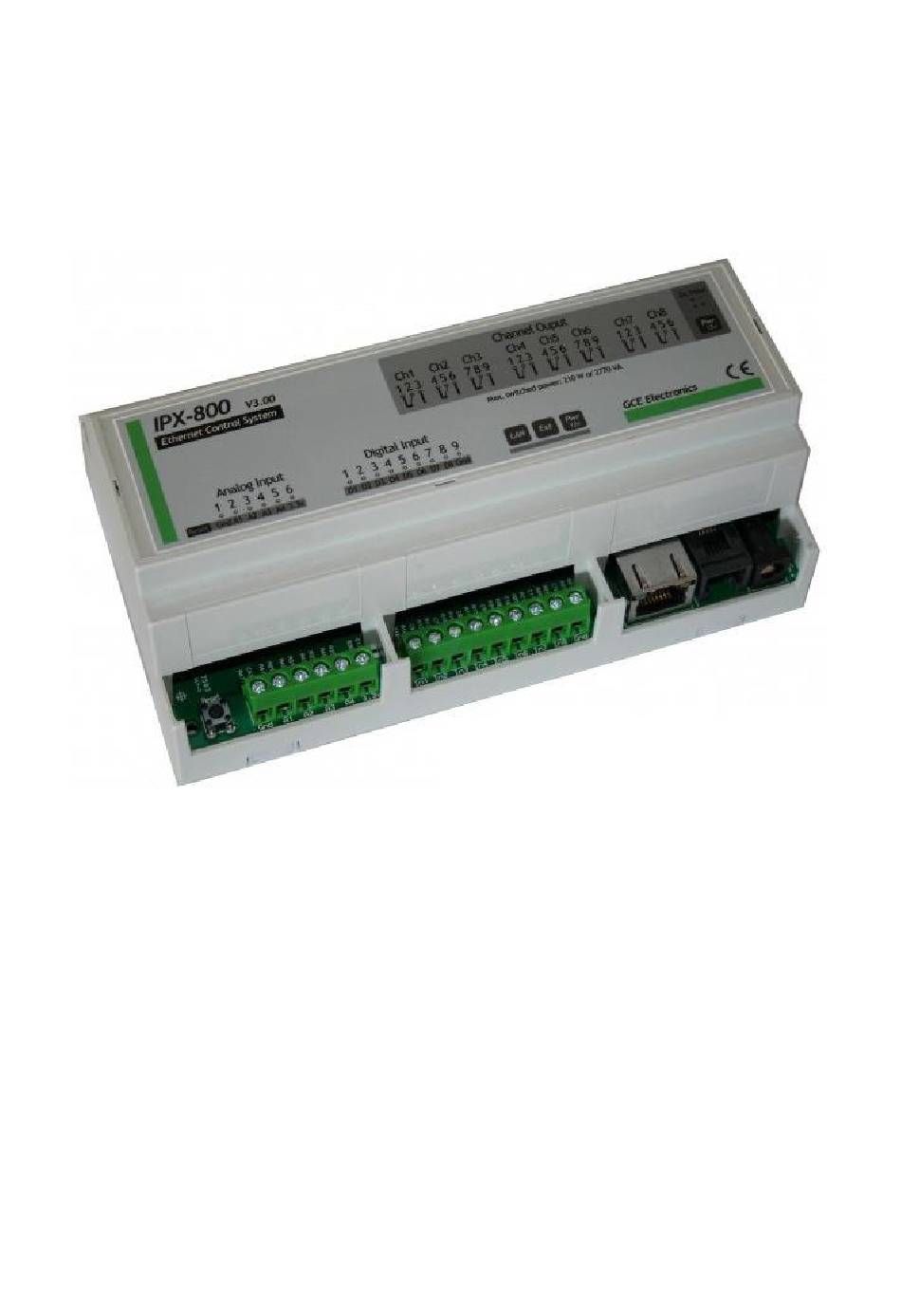

IPX-800 V3
ETHERNET CONTROL SYSTEM
Serveur Ethernet autonome qui permet de vérifier, contrôler et piloter vos
appareils depuis internet avec votre IPhone, IPad, PC...
L'IPX800 ne nécessite pas l'installation d'une application dédiée. Vous vous
connectez directement sur l'IPX800 avec un simple navigateur internet.
L'IPX800 est entièrement personnalisable et configurable pour vos applications
de chauffage, éclairage, arrosage, volets roulants, portail automatique, etc...
Compte tenu des évolutions régulières de l'IPX800 V3, certaines fonctions ou procédures
peuvent avoir été modifiées ou remplacées.
Pour plus d'informations sur les nouvelles fonctions, contactez-nous au 0811.03.48.13.
IPX-800 V3 Mode d'emploi - Copyright 2011 GCE.ELECTRONICS France
www.gce-electronics.com
Publicité
Table des Matières
Manuels Connexes pour GCE IPX-800 V3 ETHERNET CONTROL SYSTEM
Sommaire des Matières pour GCE IPX-800 V3 ETHERNET CONTROL SYSTEM
- Page 1 éclairage, arrosage, volets roulants, portail automatique, etc… Compte tenu des évolutions régulières de l’IPX800 V3, certaines fonctions ou procédures peuvent avoir été modifiées ou remplacées. Pour plus d’informations sur les nouvelles fonctions, contactez-nous au 0811.03.48.13. IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
-
Page 2: Caracteristiques
- Initialisation soft (pas de clac relais au démarrage). - Boitier rail DIN pour une intégration simple dans votre installation. - Alimentation 12V continu (alimentation non fournie). - Consommation : 500 mA Max. - Garantie 1 an. IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com... - Page 3 IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
-
Page 4: Prérequis
Observez les voyants situés sur la RJ45. Le voyant réseau vert doit être fixe et le voyant réseau Orange clignote par intermittence indiquant que la carte est maintenant connectée a votre réseau local. IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com... -
Page 5: Détection De L'ipx800 V3
IP compatible avec votre réseau. Sauvez la configuration et reconnectez l’IPX800 V3 sur votre réseau. Accédez a l’IPX800 V3 en tapant l’adresse IP que vous lui avez attribuée manuellement. IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com... -
Page 6: Utilisation
Utilisation: La page d’accueil du site vous permet de visualiser l’états des différentes entrées/sorties. Cliquez sur le bouton « Control » pour piloter vos relais. IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com... - Page 7 Tb (Delay Off) : durée du maintien avant l’arrêt du relais Note : pensez à cliquer sur le bouton « Save » à chaque fois que vous modifiez quelque chose. IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 8 Server : adresse du périphérique destinataire de la requête push Port : 80 par défaut Enable Push : active les notifications Push Push 1 : message à envoyer Push 2 : message à envoyer (sur fin d’évènement) IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 9 Mail to : adresse Email sur laquelle envoyer l’alerte. Enable Email : active les envois d’Email. Message1: message envoyé quand la sortie sélectionnée est fermée Message2: message envoyé quand la sortie sélectionnée est ouverte. IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 10 Email Settings: reportez-vous au chapitre “Email Settings” Input Name: nom que vous souhaitez donner au relais sélectionné. Mode: choix du mode ON, OFF, ON/OFF, Switch, VR (volet roulant) ou inverseur IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 11 -Impulsion 1 = Descente volet -Impulsion 2 = Arrêt volet -Impulsion 3 = Montée volet -Impulsion 4 = Arrêt volet Mode inverseur : le relais prend la valeur inverse de l’état d’entré. IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 12 Max Level : niveau de consigne Haut Min Level: niveau de consigne Bas Link to relay: affecte les conditions au relais désigné Inv : inverse l’état du relais quand la consigne est atteinte IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
-
Page 13: Mode D'action Fugitif
Led1 correspond à une action type ON/OFF sur le relais 1. =1 est égal à ON =0 est égal à OFF Ex : http://192.168.1.115/preset.htm?RLY4=1 RLY4 correspond à une action fugitive sur le relais 4 =1 est égal à l’action IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com... - Page 14 Vous pouvez choisir le jour, l’heure et le type d’action pour les relais de votre choix ou bien de répéter l’action tous les jours, uniquement les jours de la semaine ou uniquement le weekend. IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 15 6 types d’actions sont possibles à partir de ce menu déroulant : 128 timers Hebdomadaires Maxi. IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 16 Vous devez, pour ce faire, créer un compte sur dyndns, no-ip, dsnomatic ou ovh. Vous obtiendrez alors vos identifiants (utilisateur et mot de passe) et votre nom de domaine (host). IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 17 Enable Password: activation du mot de passe Username: choix de votre login Password: choix de votre mot de passe Attention à prendre en compte vos modifications lors de votre reconnexion a la carte. IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 18 HTTP port : port de redirection HTTP Time Zone: ajuster le décalage horaire universel (Paris = +1) Network time protocole: configuration du serveur NTP (Synchronisation NTP des réseaux informatiques et des horloges) IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 19 SMTP Server : Serveur SMTP Port : Port SMTP From:/Username : adresse de l’expéditeur Password: laisser vide pour une connexion anonyme ou mettre votre mot de passe pour une connexion authentifiée IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 20 Port : 80 par défaut Enable Push : activation du service Push Path : répertoire et adresse du script ou de l’API (suite de l’adresse à composer pour envoyer un Push) IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 21 00 :04 :A3 :3A :AF :6A Output=00000000 Input = 00000000 An1=0 An2=0 An3=0 An4=0 Il existe de nombreuses solutions Push prêtes à l’emploi, mais vous pouvez aussi créer votre propre script en hébergeant une page PHP ou en utilisant de nombreuses API’s existantes… IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
-
Page 22: Personnalisation Du Site Web
« monsite.bin » en utilisant l’utilitaire « mpfs2.exe » qui se trouve dans le répertoire utility. Le logiciel dispose de 4 onglets numérotés de 1 à 4. 1) Cliquez sur « Browse » pour sélectionner le répertoire WEB_RELAY_BOARD IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com... - Page 23 2) Dans « processing options », sélectionnez « BIN image ». Dans « Advanced Settings », ajouter « *.gce » IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 24 4) En cochant la case « upload image to » vous pouvez charger directement l’image dans l’IPX800. Cliquez sur Settings pour indiquer l’adresse IP ou le nom de l’IPX et les différents paramètres comme ci-dessous. IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 25 En cas de doutes ou de difficultés, n’hésitez pas à contacter le support. support@gce-electronics.com Un FORUM est également mis a votre disposition : www.gce-electronics.com/forum Vous pouvez y poser vos questions, obtenir des réponses, demander de l’aide et trouver de nombreux exemples IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
-
Page 26: Procedure De Mise A Jour
Mettez le fichier gceipvXXXXXX.hex a la racine du disque dur. Exemple pour une IPX800 V3 dont l’IP est 192.168.1.159 (mise a jour vers 30534) Tapez la commande suivante et appuyez sur Entrée tftp 192.168.1.159 put c:gceipv30534.hex IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com... - Page 27 2 voyants de la RJ45 en simultané (à une fréquence de environ 1Hz) 3 : Attendre l’extinction des 2 leds pour relâcher le bouton reset. 4 : débranchez et rebranchez l’alimentation secteur de la carte. IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 28 Exemple pour atteindre la page de chargement d’une carte détectée par Scan Device en 192.168.1.115 : Tapez dans votre navigateur http://192.168.1.115/mpfsupload Il suffit de sélectionner le fichier .bin à uploader dans l’IPX800 V3. IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 29 Cliquez sur upload pour uploader l’image dans l’IPX800 La mise à jour est terminée. Vous pouvez vous connecter à l’IPX800 V3 en cliquant sur « Site main page ». IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
-
Page 30: Conditions D'utilisation
4 entrées analogiques 0-3.3V non isolées (Plage extensible sur demande). Impédance : 4k7 Ohms. Résolution : 10 Bits. Sorties Relais: 8 sorties relais sur contact inverseur (extensible à 32). 8 Relais Zettler AZ943 IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com... - Page 31 électromagnétiques et les risques d’usure du contact de relais. Pour une tension continue, une diode en inverse du circuit permet de réduire considérablement ces interférences. Pour un circuit alternatif nous conseillons l’utilisation d’un filtre RC et/ou d’une varistance. IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 32 IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 33 Exemple de câblage : IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
- Page 34 IPX-800 V3 Mode d’emploi - Copyright 2011 GCE.ELECTRONICS France www.gce-electronics.com...
