Amplification Avec A1; Partie Arrière Du Module De Commandes - d&b audiotechnik B2-SUB Manuel D'utilisation

B2-CO
I N F R A
O V
I D
G R
M U T E I S P
0
- 6 + 6
- 1 2 d B

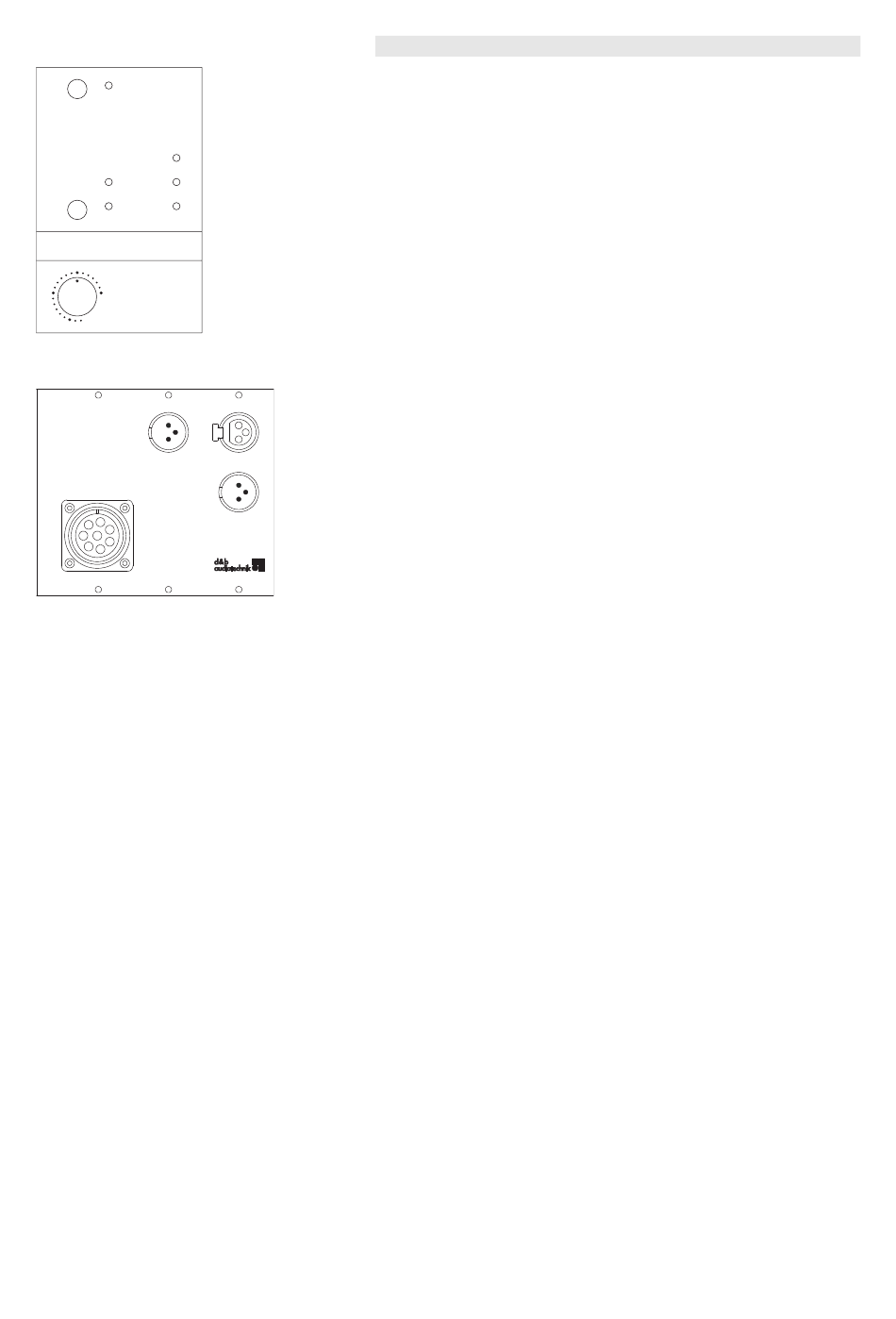

Fig. 4: Commandes du module de contrôle
du B2-SUB
B2
C4 OUT
OUTPUT
PIN ASSIGNMENT
A LOW OUT +
B LOW OUT -
C SPEAKER ID
D SPEAKER ID
E SENSE DRIVE +
F SENSE DRIVE -
G nc
H nc
Fig. 5: Partie arrière des commandes du
B2-SUB
B2-SUB Manuel d'utilisation

Amplification avec A1

Un amplificateur A1 équipé du module de contrôle pour B2-SUB peut
piloter un caisson B2-SUB.
En mode régulier, la configuration du système A1/B2 est prévue pour
les systèmes F2 de d&b.
INFRA
Le réglage INFRA est disponible. Ses caractéristiques sont expliquées
dans la partie précédente "Amplification avec D12 - Presets
disponibles".
Partie arrière du module de commandes
La partie arrière du module intègre un connecteur de sortie CACOM à
8 broches, ainsi qu'une sortie XLR supplémentaire marquée
Le signal C4-OUT peut piloter les entrées du contrôleur C4-SUB si le B2
sert de système infrabasse en complément des C4-SUB. En cas de
rupture d'alimentation électrique de l'amplificateur, un relais de
contournement (bypass) intégré au module de contrôle du B2 opère une
INPUT
connexion directe des broches de la prise C4-OUT aux broches du
connecteur INPUT du module pour assurer la continuité de
fonctionnement des caissons C4-SUB et TOP.
INPUT LINK
(3.3 FR)
.
C 4 - O U T
Page 6 / 8
