Ensemble de raccordement GigaBIX, 72 accès

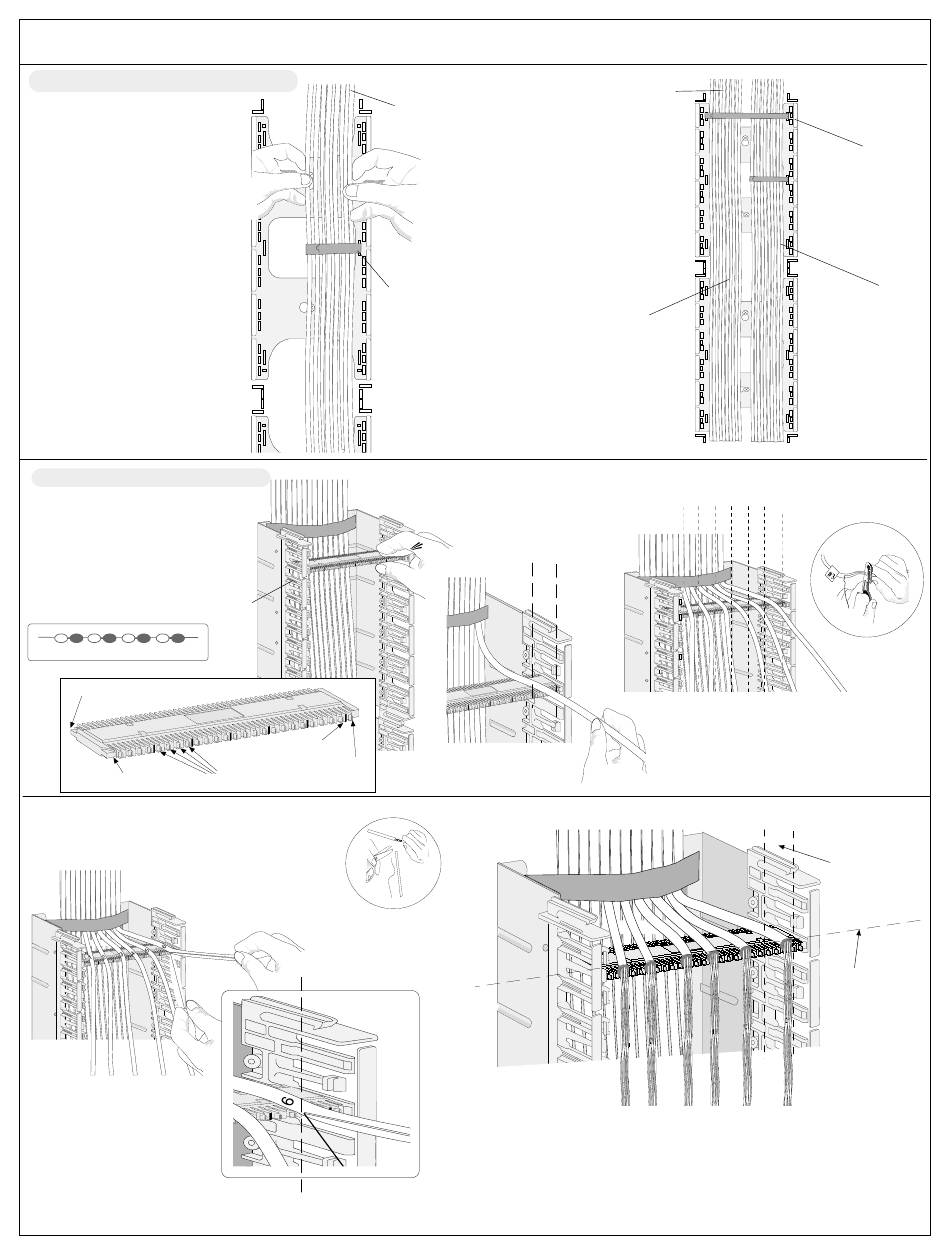

5. Acheminer des câbles à 4 paires
5A. Premièrement, acheminez le
faisceau de câbles pour la monture
inférieure.
(Note : L'illustration montre un
acheminement de câbles de
haut en bas)
5B. À l'aide de Velcro, fixez le
faisceau dans l'attache centrale
du côté droit de la monture.
Note : Afin de minimiser la
congestion de câbles lors
de l'acheminement, placez les
câbles parallèlement avant de
les mettre en faisceauet de
les fixer à la monture.
6. Raccorder des connecteurs
6A. Insérez un connecteur GigaBIX
dans la deuxième position à partir
du haut de la partie supérieure de
la monture.
Utilisez le code-couleur et
l'élément de polarisation pour
orienter le connecteur correctement.
Position n
Code-couleur
Bl/B-B Bl/O-O Bl/Ve-Ve Bl/Br-Br
Pr. -1 Pr. -2 Pr. -3 Pr. -4
Élément de polarisation
o
Paire n
1
Code-couleur
6E. Fendez le câble à l'extrémité du connecteur.
Note : Tenez chaque câble quelque peu tendu et
à sa position sur le connecteur durant le dénudage!
Toujours procéder au
dénudage à l'extrémité
du connecteur exactement!
Toujours dénuder à la
position exacte du câble!
Conseil à l'installateur :
Avant de procéder au dénudage, inscrivez
le numéro d'identification du câble sur la gaine juste après l'extrémité
du connecteur.
5A
5B
o
2
o
Paire n
24
Paire de remplissage
6F. Coupez l'excédent de
la gaine, de la tige de
renforcement et du cordon
au point de dénudage .
o
Doc. N
o
PX101813 Version A
Doc n
PX101813 Version 04
5C. Faites un faisceau de câbles
pour la monture supérieure puis
acheminez-le dans cette monture.
5D. Avec du Velcro, fixez en place
les faisceaux inférieur et supérieur
aux emplacements supérieurs des
attaches puis faites descendre les
câbles vers le centre des montures.
Faisceau de la
monture supérieure
(72 câbles)
6B. Choisissez le câble approprié et
placez-le par-dessus son segment
de paire sur le connecteur.
o
Câble n
6
6G. Préparez les six câbles à l'extrémité du connecteur.
Note : Le point de dénudage et la position du connecteur
assurent une quantité optimale de surlongeurs de câbles
Afin d'éviter une accumulation ou des surlongueurs de câbles
pouvant créer une congestion, toujours préparer les câbles de
façon précise à ces points !
3 de 4 pages
5C
Faisceau de la
monture inférieure
(72 câbles)
6D. Enlevez une petite
section de la gaine pour
Câbles :
exposer le fil fendeur.
1 2 3 4 5 6
6C. Avant de procéder au dénudage,
faites la distribution en éventail de
chaque câble à sa position sur le connecteur.
Ne pas croiser les câbles!
Distribuez-les en éventail directement
à leur position!
5D
Position du
connecteur
Point de
dénudage
!
