Mode d'emploi StackGuard 2 System
Pos
Eléments de
contrôle et de
sécurité
10
11
16
Désignation
1
Commutateur
principal
2
Fermetures
3
Porte frontale
4
Commandes
5
Fusibles FI
6
Disjoncteur
7
Protection ther-
mique
8
Douilles
4 .. 20mA
9
Interface RS-
232
Touche expert
Couvercle de
protection
Fonction
Interrompt l'alimentation électrique de l'ensemble.
Ouverture de la porte frontale (3).
Protège l'appareil de l'atmosphère ambiante.
Gestion de l'ensemble. chapitre 4.2
Protection des chauffages et du ventilateur princi-
pal.
Protection des chauffages. Commutateurs munis
d'un étrier qui actionne tous les leviers simultané-
ment.

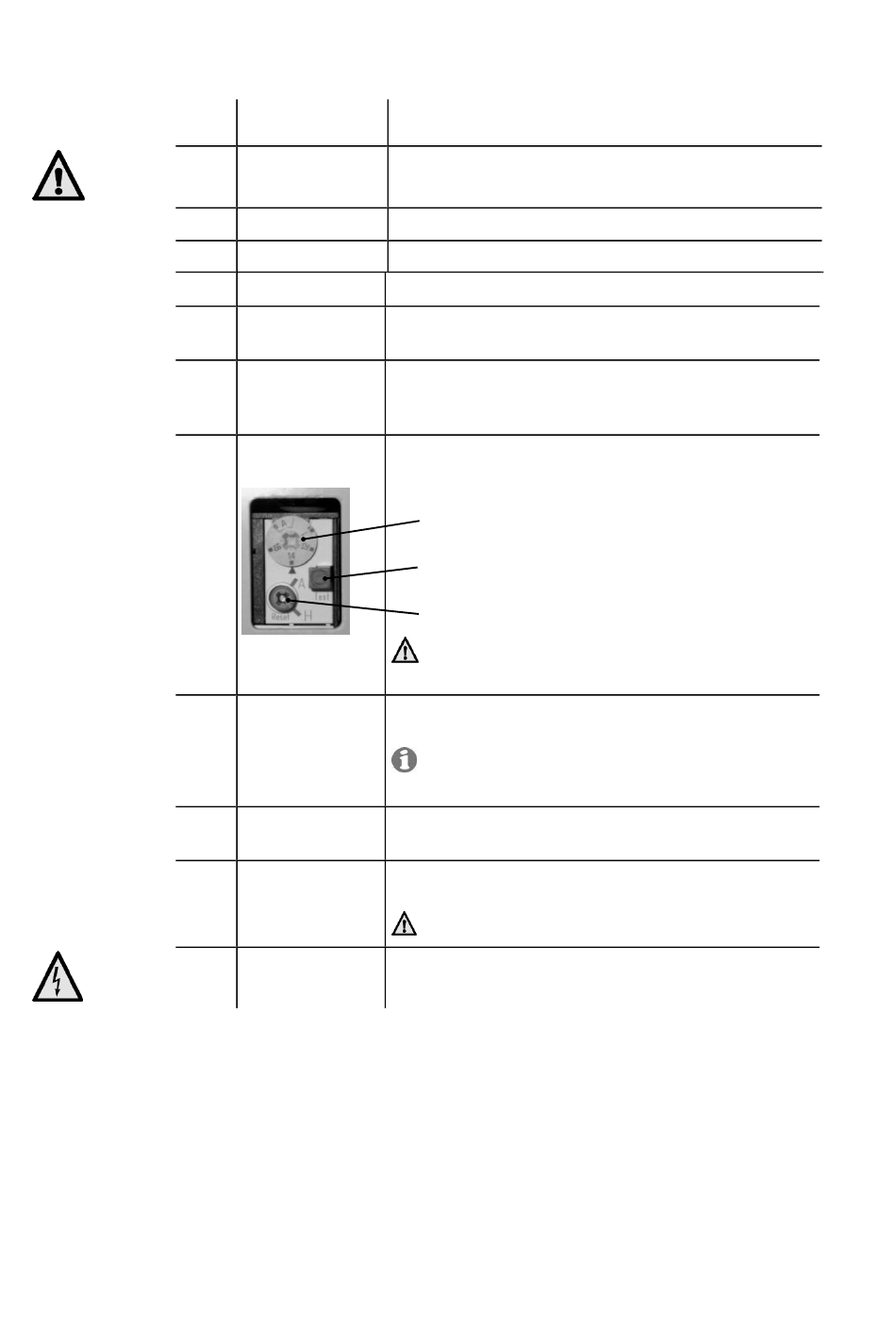

Protection du ventilateur principal. Composé des
éléments suivants:
Commutateur tournant (réglage du courant
nominal du ventilateur principal)
Commutateur (arrêt d'essai de la protection
thermique)
Touche de rétablissement
La position du commutateur (A) ne doit pas être
modifiée!
Permettent de mesurer le signal de la sortie cou-
rant.
Les deux douilles sont reliées par un pont
)
(4 .. 20mA
qui ferme la boucle de mesure.
Interface RS-232 pour diagnostics
Peut être scellée. Actionnée, elle appelle le mode
expert.
Fonction réservée au personnel autorisé!
Protège le personnel de tensions à danger de mort.
A n'ouvrir qu'en absence d'alimentation électrique!
10198F/3
