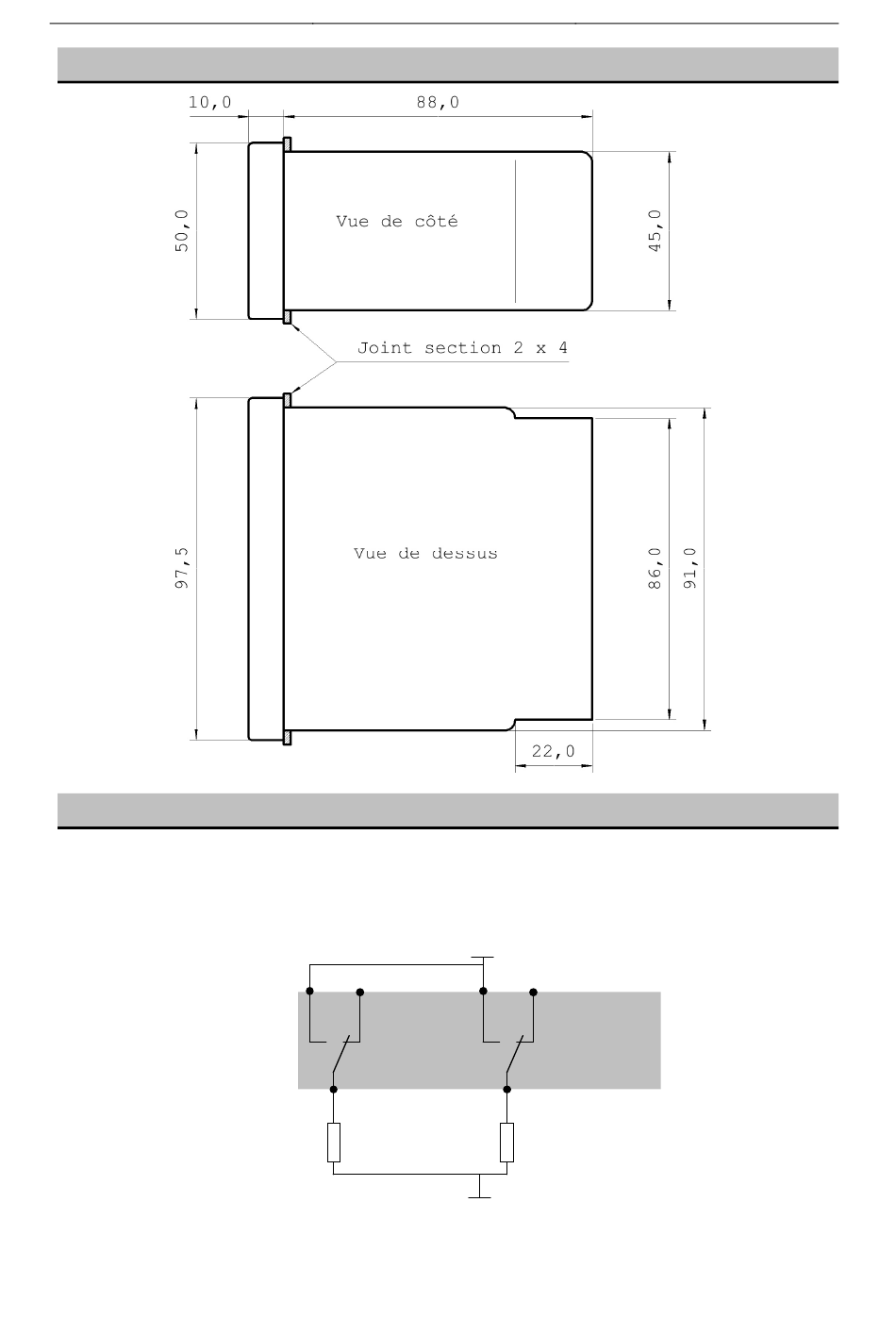

6. Dimensions (mm)
7. Sorties relais
Les 2 sorties relais ont un chacune un point commun : COM, un point normalement
ouvert NO et un point normalement fermé NF.
Elles supportent des charges de 5 A sous 230Vac ou 24Vdc.
Ci-après, voici l'exemple du câblage de 2 charges à alimenter sur le secteur.
Phase
NO1 (11)
NO2 (14)
ALS842
COM1 (12)
COM2 (15)
charge 1
charge 2
Neutre
∆ Câblage de 2 charges (230Vac, 5A max) sur les 2 relais
4 / 10
