RUBY® XL HD
Manuel de l'Utilisateur
440619-001 Rev. C - Traduction Juin 2013

Publicité

Table des Matières
loading

Sommaire des Matières pour Ruby XL HD

  • Page 1 RUBY® XL HD Manuel de l’Utilisateur 440619-001 Rev. C - Traduction Juin 2013...

  • Page 2: A Lire Attentivement

    • Avant d’utiliser RUBY XL HD pour la 1ere fois vous devez charger sa batterie. Une charge complète prend environ 3 heures. Rendez-vous à la section « Charger votre RUBY XL HD » page 9 pour la procédure de chargement et pour évaluer le niveau de charge.

  • Page 3: Table Des Matières

    Utiliser le lignage et le fenêtrage ................................19 Sauvegarde des images capturées ................................21 Transférer les images vers un ordinateur ..............................23 Transférer les images vers le RUBY XL HD : ............................25 Nettoyer l’écran et le RUBY XL HD ................................26 Résolution des problèmes de fonctionnement............................26 Informations techniques : ..................................29...

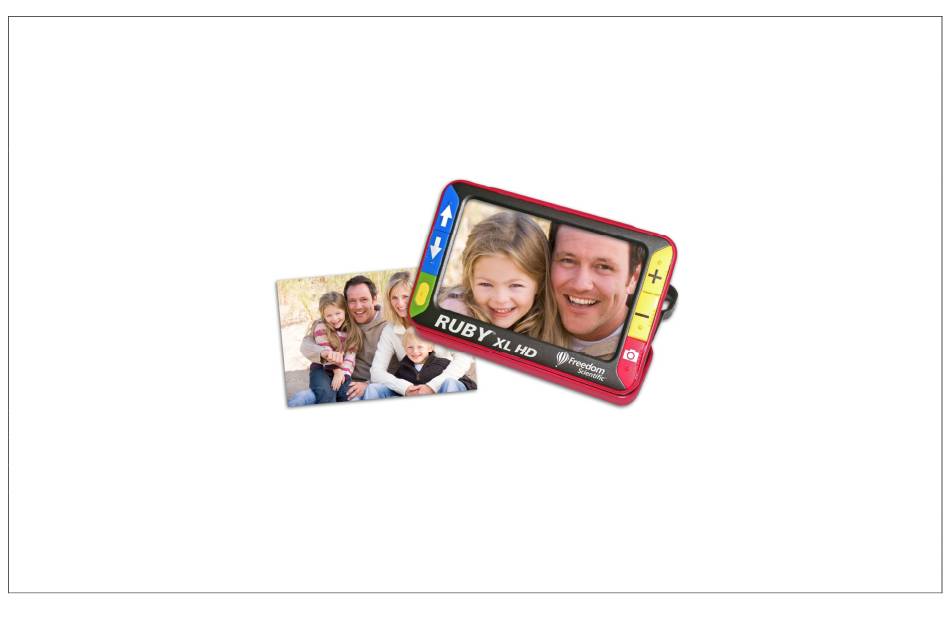

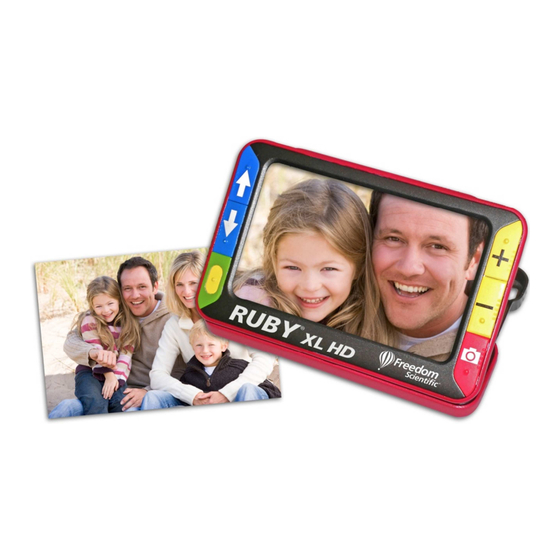

  • Page 4 Merci pour votre achat du RUBY XL HD. Le RUBY XL HD est une loupe électronique portable qui peut être utilisée pour grossir les objets de 2x à 14 X. Elle a une caméra autofocus 5 Mégapixels qui vous offre une image de qualité et précise sur un écran 5 pouces LCD.
  • Page 5 RUBY XL HD peut stocker jusqu’ à 80 images que vous pouvez facilement copier sur votre ordinateur via la connectique USB. L’appareil comporte aussi des fonctions de lignages et de fenêtrage que vous pouvez facilement activer pour vous aider à suivre la ligne ou vous localiser sur le document.

  • Page 6: Description

    2. Description 1 & 2 - Navigation dans les modes d’image (boutons bleus) 3 – ON-OFF (bouton vert & jaune) 4 – Augmenter le zoom (bouton jaune) 5 – Réduire le zoom (bouton jaune) 6 – Capture d’image (bouton rouge)
  • Page 7 8 – Port USB – micro USB 9 – Alimentation 5V – 2.1A 10 – Indicateur LED de la Batterie 11 – Poignée en position fermé 11 – Poignée en position fermé 12 – Eclairage LED 13 – Caméra (5Mp)

  • Page 8: Démarrage Rapide

    6- Capturer l’image sur l’écran LCD en pressant le bouton si vous souhaitez consulter des détails sur l’image. 7- Sauver l’image ou retourner au mode lecture en appuyant sur le bouton. Lorsque vous serez familier avec l’utilisation du RUBY XL HD, essayez les fonctions avancés.

  • Page 9: Charger Votre Ruby Xl Hd

    4. Charger votre RUBY XL HD Note - Il est recommandé d’utiliser l’alimentation fournie avec votre RUBY XL HD. Il ne doit pas être chargé avec le port USB. 1. Branchez l’extrémité de l’alimentation dans le RUBY XL HD et l’autre à la prise électrique.

  • Page 10: Description Des Boutons

    5. Description des boutons ON/OFF – bouton vert/jaune Appuyer pour allumer l’appareil ou pour l’éteindre Grossissement - boutons jaunes Maintenez appuyer l’un de bouton pour augmenter ou réduire le grossissement. Sur une image capturée, appuyer par pression pour augmenter ou réduire le grossissement par palier.

  • Page 11: Ouvrir Et Fermer La Poignée

    6. Ouvrir et fermer la poignée La poignée a 2 positions. Vous pouvez la tenir comme une loupe à main habituelle.

  • Page 12: Ouvrir Et Fermer Le Support De Lecture

    Le support de lecture est intégré dans le RUBY XL HD. Il permet de lire convenablement installé. Sur la face arrière du RUBY XL HD, utiliser votre pousse pour tirer sur le rail (1), pendant que vos doigts poussent sur la butée (2a ou 2b) dans la direction opposée.

  • Page 13: Grossissement

    8. Grossissement : 1. Sur l’image active : maintenez le bouton + pour grossir progressivement l’image, maintenez appuyé le bouton - pour réduire progressivement l’image. Le grossissement varie entre 2X & 14X. 2. Sur l’image capturée, pressez le bouton + pour parcourir les différents niveaux de grossissement proposés et pressez sur le bouton –...

  • Page 14: Changer Les Modes D'image

    Le mode d’image est une combinaison de couleur du texte et du fond que vous pouvez sélectionner pour vous aider à lire avec le RUBY XL HD. L’appareil a 5 modes de couleur prédéfinis : couleurs naturelles, noir sur fond blanc fort contraste, blanc sur fond noir fort contraste, jaune sur bleu, jaune sur noir.

  • Page 15: Activer Les Modes Paramétrables

    Activer les modes paramétrables Vous pouvez paramétrer jusqu’à 15 mode d’images supplémentaires. Une fois choisi, il sera intégré dans boucle des modes d’image consultable avec les boutons bleus « Flèche ». Pour ajouter ou retirer un mode dans la boucle : 1.
  • Page 16 Liste des modes paramétrables : Noir sur fond jaune Bleu sur fond noir Noir sur fond ambré Vert sur fond noir Bleu sur fond jaune Violet sur fond noir Noir sur fond vert Rouge sur fond noir Noir sur fond violet Blanc sur fond bleu Noir sur fond rouge Rouge sur fond blanc...

  • Page 17: Capturer L'image

    3. Pour sauver l’image capturée, maintenez appuyé le bouton rouge pendant 3 secondes Eteindre les LED d’éclairage Lorsque vous allumez le RUBY XL HD, les LED d’éclairage s’allument également. Pour éviter les reflets sur les surfaces brillantes vous pouvez couper l’éclairage. 1. Pressez le bouton rouge capture tout en maintenant le bouton vert/jaune ON /OFF.

  • Page 18: Utiliser Le Lignage Et Le Fenêtrage

    Utiliser le lignage et le fenêtrage Le lignage est une ligne horizontale qui apparaît sur l’écran. Le fenêtrage permet de masquer des zones sur l’écran pour n’afficher qu’une zone horizontale sur l’écran. Ces outils vous aident à mieux lire sur l’écran tout en facilitant le suivi de la ligne.
  • Page 19 4. Pressez le bouton jaune zoom + ou le bouton jaune zoom - (2 & 3) tout en maintenant le bouton vert/jaune ON /OFF (1) pour augmenter ou réduire la taille de la zone centrale. 5. Pressez les boutons jaunes zoom + & - (2 & 3) tout en maintenant le bouton vert/jaune ON /OFF (1) pour revenir au mode écran sans outils d’aide à...

  • Page 20: Sauvegarde Des Images Capturées

    Sauvegarde des images capturées Il est possible de stocker jusqu’à 80 images dans la mémoire de votre RUBY XL HD. L’image capturée présentera le grossissement et le mode d’image utilisé lors de sa sauvegarde. Vous pourrez ensuite modifier ces paramètres.
  • Page 21 Pour sauver une image lorsque la mémoire est pleine : Le RUBY XL HD ne peut stocker que 80 images. Si la mémoire est pleine (indiqué par le symbole suivant : ),il faudra supprimer des images. 1. Naviguer sur l’image à supprimer avec les boutons bleus 2.

  • Page 22: Transférer Les Images Vers Un Ordinateur

    2. Les symboles USB & batterie s’affiche à l’écran. Notes : Le symbole de la batterie indique son niveau de charge mais dans cette configuration, le RUBY XL HD ne se charge pas et la visualisation d’image n’est pas possible. Le RUBY XL HD est considéré comme un périphérique externe par WINDOWS EXPLORER (PC) ou FINDER (Mac)
  • Page 23 Les images sont nommées selon l’ordre de sauvegarde : IMG_001.bmp, IMG_002.bmp , IMG_003.bmp… 4. Lorsque que vous avez fini, merci de veiller à déconnecter le périphérique correctement selon les recommandations de votre ordinateur.

  • Page 24: Transférer Les Images Vers Le Ruby Xl Hd

    Une image transférée vers l’ordinateur peut être renvoyé vers le RUBY XL HD. Note : Seules les images sauvegardées par les RUBY XL HD peuvent être ré ouvertes par le RUBY XL HD. 1. Assurez-vous que le RUBY XL HD est bien connecté à l’ordinateur.

  • Page 25: Nettoyer L'écran Et Le Ruby Xl Hd

    Utilisez toujours la microfibre fournie pour essuyer l’écran et n’appuyez pas sur l’écran. Ne pas utiliser de liquide ou de spray sur l’écran. Utilisez un chiffon humide (eau ou léger détergent) pour nettoyer le corps du RUBY XL HD Résolution des problèmes de fonctionnement L’appareil ne s’allume pas :...
  • Page 26 L’indicateur LED de la batterie ne clignote pas vert alors que l’alimentation est connectée et sous tension Assurez-vous que la prise est correctement connectée au RUBY XL HD et à la prise murale. Assurez-vous que la prise murale est correctement alimentée.
  • Page 27 L’éclairage génére des reflets Pressez le bouton rouge capture tout en maintenant le bouton vert/jaune ON /OFF. Les LED vont s’éteindre. L’appareil s’éteint au bout de 30 minutes sans activités Cette réaction est normale, elle vise à préserver batterie.

  • Page 28: Informations Techniques

    Informations techniques : • Large écran LCD : 5 pouces (127 mm); Inclinaison : 40° en mode lecture • Dimension: Longueur : 139.7 mm*largeur 88.9 mm * hauteur 20.3 mm • Poids : 298 grammes • 5 modes de couleur prédéfinis : couleurs naturelles, noir sur fond blanc fort contraste, blanc sur fond noir fort contraste, jaune sur bleu, jaune sur noir et 15 paramétrables •...
  • Page 29 Federal Communications Commission Notice This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.
