Clarify™
F-529-FCY
producto y preguntas sobre "cómo hacerlo":
Aide personnelle, spécifications du produit
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in
accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá
instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d'installer le produit. Portez des lunettes de sécurité. Il faut installer
le produit en respectant tous les codes de construction et de plomberie locaux et d'état. Appelez un professionnel si vous n'êtes pas certain de la façon
d'installer ce produit.
Required Tools
Herramientas necesarias
Outils nécessaires
Phillips Screwdriver
Adjustable Wrench
Destornillador de estrella
Llave ajustable
Tournevis Phillips
Clé réglable
Parts in the Box • Piezas en la caja • Pieces dans la boîte
B
A
C
1
Turn Off Water Supply
Locate water supply inlets and shut off the water supply valves. These are usually
found under the sink or near the water meter. If you are replacing an existing faucet,
remove the old faucet from the sink and clean the sink surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de
un reemplazo de grifo, quite el grifo viejo y limpie completamente la superficie del fregadero.
Recherchez les entrées d'approvisionnement et fermer les robinets. Ces robinets se
trouvent généralement sous l' é vier ou près du compteur d'eau. En cas de remplacement
d'un robinet existant, retirez le de l' é vier et nettoyer soigneusement la surface de ce dernier.
Copyright © 2015 Pfister™ Inc.
Filtration Kitchen Faucet
Filtración Grifo Para La Cocina
Filtration Robinet De Cuisine
Installation Support • Soporte de instalación • Support d'installation
Personal Assistance, Product Specs, &
"How-to" Questions:
Asistencia personal, especificaciones del
et questions « pratico-pratiques » :
WARNING / ADVERTENCIA / AVERTISSEMENT
Power Drill (Bit size 1/8-1/4)
Taladro Eléctrico (tamaño 1/8-1/4)
Foreuse Électrique (taille 1/8-1/4)
D
•
Cierre el suministro de agua

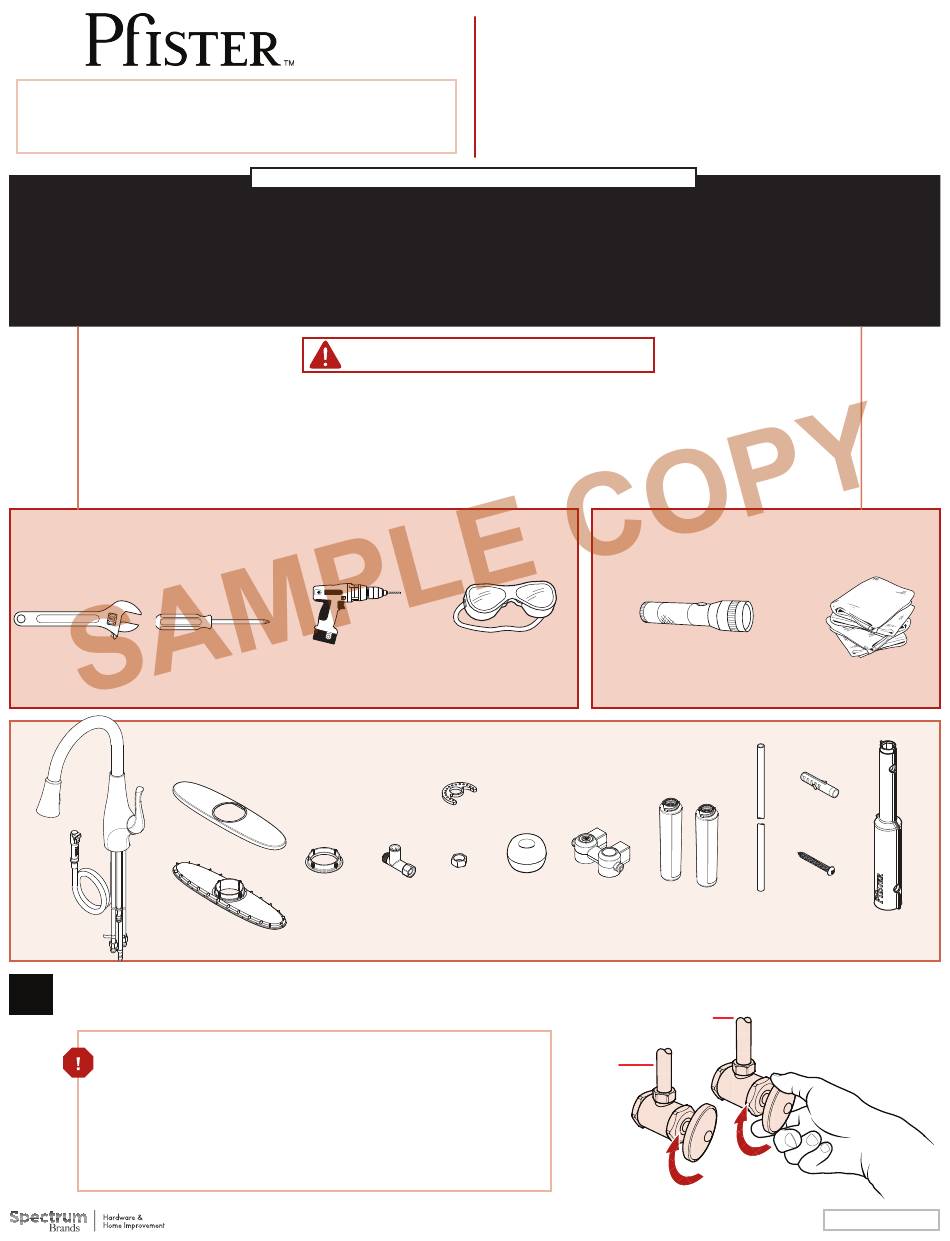

Quick Installation Guide
Guía de instalación rápida
Guide d'Installation Rapide
1-800-PFAUCET (732-8238)
pfisterfaucets.com/support
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
F
E
G
H
•
Couper l'alimentation en eau
11201-12
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Flashlight
Linterna
Lampe De Poche
J
K
L
Cold
Fría
Froid
Hot
Caliente
Chaud
July 8, 2015
Cloth
Paño de limpieza
Chiffon
M (x2)
N (x2)
Quick Install
™
Tool
45488-0300
Publicité
Sommaire des Matières pour Pfister Clarify
- Page 1 é vier ou près du compteur d’eau. En cas de remplacement d’un robinet existant, retirez le de l' é vier et nettoyer soigneusement la surface de ce dernier. 45488-0300 Copyright © 2015 Pfister™ Inc. July 8, 2015 11201-12...
- Page 2 Prepare Faucet for installation Prepare el Grifo para la Instalación Préparez le Robinet pour l'Installation No Tools Required for This Step No se necesitan herramientas para este paso Pas d'outil nécessaire pour cette étape Disassembly and hose position Desmontaje y posición de la manguera Démontage et position de tuyau Retract hose to position shown Contraiga las mangueras a la posición demostrada...
- Page 3 OPTION 1: Install Spout without Deckplate OPCIÓN 1: Instalación de el Surtidor sin la Placa de Cubierta OPTION 1 : Installez le bec sans la Plaque de Couverture No Tools Required for This Step No se necesitan herramientas para este paso Pas d'outil nécessaire pour cette étape B3 A Check for sharp edges on mounting holes...
- Page 4 OPTION 2: Install Spout with Deckplate OPCIÓN 2: Instalación de el Surtidor con laPlaca de Cubierta OPTION 2 : Installez le bec avec la Plaque de Couverture No Tools Required for This Step No se necesitan herramientas para este paso Pas d'outil nécessaire pour cette étape B3 A B3 B...
- Page 5 Secure Faucet Asegure el Grifo Fixez le Robinet From Step 2. Desde el paso 2. De l’étape 2. Quick Install ™ Tool B3 F B3 G Bumps face up. Topa cara arriba. Cogne récepteur. Quick Install Tool ™ Use to tighten G. Utilice para apretar G.
- Page 6 Install Filter System Instalar la Sistema de Filtro Installer le Système de Filtre M (x2) Phillips Screwdriver Power Drill Adjustable Wrench Destornillador de estrella Taladro Eléctrico Llave ajustable Tournevis Phillips Foreuse Électrique Clé réglable N (x2) Choose where to install the Filter, either back or side walls. Elegir dónde instalar lel filtro, ya sea en la espalda o la pared lateral.
- Page 7 Install Filter System to Faucet Instalar Sistema de Filtro al Grifo Installer le Système de Filtre pour le Robinet No Tools Required for This Step No se necesitan herramientas para este paso Pas d'outil nécessaire pour cette étape Black hose (A) to Outlet Manguera negro (A) para a Salida Tuyau noir (A) à...
- Page 8 Install Weight and Re-Attach Connector to Hose Instale el Peso y Reate el Conectador a la Manguera Installez le Poids et Rattachez le Connecteur au Tuyau From Step 2. No Tools Required for This Step No se necesitan herramientas para este paso Desde el paso 2.
- Page 9 Flush the Faucet Before Using Limpie el Grifo con un Chorro de Agua Antes de Usar Rincez le Robinet Avant Utilisation Unfiltered Mode Modo sin Filtrar Mode non Filtrée Open Abierta Ouvert Ensure faucet is not in filter mode while flushing Asegure que el grifo no esté...
- Page 10 Faucet Functions Funciones del Grifo Fonctions du Robinet Unfiltered Water Agua Sin Filtrar L'eau Non Filtrée To activate the spray mode, press lower portion of button. By pressing top portion of button, the spray pattern will change between spray and stream while the faucet is in operation.
- Page 11 IMPORTANT SAFETY INFORMATION PRECAUCIONES DE SEGURIDAD MESURES DE SÉCURITÉ - Use the Water Filtration system on a potable, safe-to- - Use el sistema de Filtro de Agua en un suministro - Utilisez votre système de filtration d'eau uniquement drink, home COLD water supply only. The filter canisters hogareño de agua FRÍA, potable y segura para beber.
