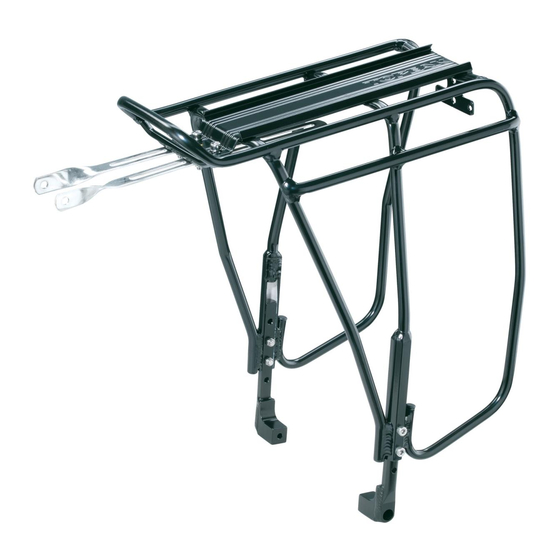

Topeak UNI TUBULAR RACK Série Manuel D'utilisation

MEETS EN 14872 / ISO 11243
Outils nécessaires: clé Allen de 4mm, 5mm.
Montage avec disque
Si votre vélo est de petite taille et que le positionnement
recommandé du porte bagage (2 ou 3° par rapport à
l'horizontale) ne peut pas être obtenu, il faudra acheter
les pattes de fixation extra longues (34,5 cm) pour une
installation correcte.
Pattes de fixation optionnelles.
(34,5 cm de longueur)
Art no. TRK-RO23
Ce porte bagage est prévu pour convenir aux vélos équippés d'oeillets
de fixation filetés. Les pattes de fixation sont prévues pour être
compatibles avec quasiment tous les vélos, de 26" en taille 14,5"
jusqu'à 700C en taille 63 cm.
Oeillets de
fixation
filetés
UNI TUBULAR RACK
Montage sans disque
12 pcs 4 pcs 8 pcs
Oeillets de
fixation
filetés
SERIES
Boulon M5x15mm
6-8 Nm
Pattes de montage
(26,5 cm)
Boulon M5x15mm
6-8 Nm
Boulon M5x15mm
6-8 Nm
Recommandation
2º or 3º
2° ou 3° par rapport à l'horizontale
Manuel d'utilisation
Capacité de chargement max
30 66
kg / lb
Attacher les pattes de
fixation sur l'avant du
porte bagage comme
indiqué. Ne pas serrer
complètement pour le
moment.
Ajuster la longueur et
l'angle des pattes de
fixation pour définir la
bonne position sur votre
vélo.
Ajuster le porte bagage à
l'angle désiré et serrer
toutes les visses et boulons.
version
DISQUE
Ajuster la longueur des pattes verticalement
FR
version
sans
DISQUE
