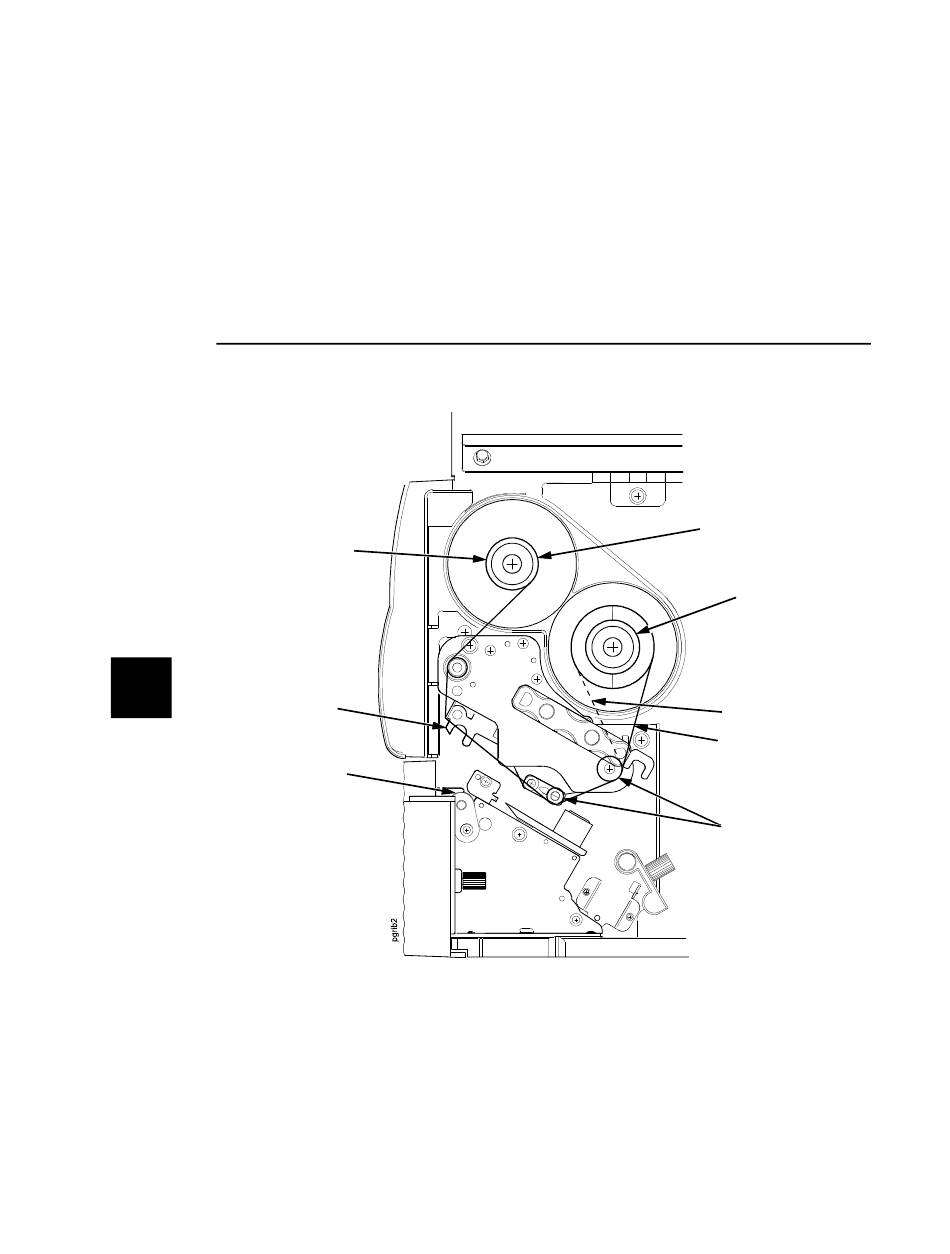

Caricamento del nastro e del rotolo del supporto di stampa
Bobina
avvolgimento
nastro
4
Testina di
stampa
Rullo
(non in figura)
74
5. Far passare l'estremità del nastro sotto ai rulli guidanastro,
quindi tra il rullo (guida in gomma) e la testina di stampa, infine
tra il rullo di avvolgimento del nastro e il rullo alimentatore.
NOTA Assicurarsi di far passare il nastro dietro al rullo di
avvolgimento.
NOTA Il percorso alternativo è per nastri con inchiostro sul lato
interno.
Rullo
avvolgimento nastro
Rullo
alimentatore
nastro
Percorso
nastro alternativo
Nastro
Rulli guidanastro (2)
