Gestion d'éclairage

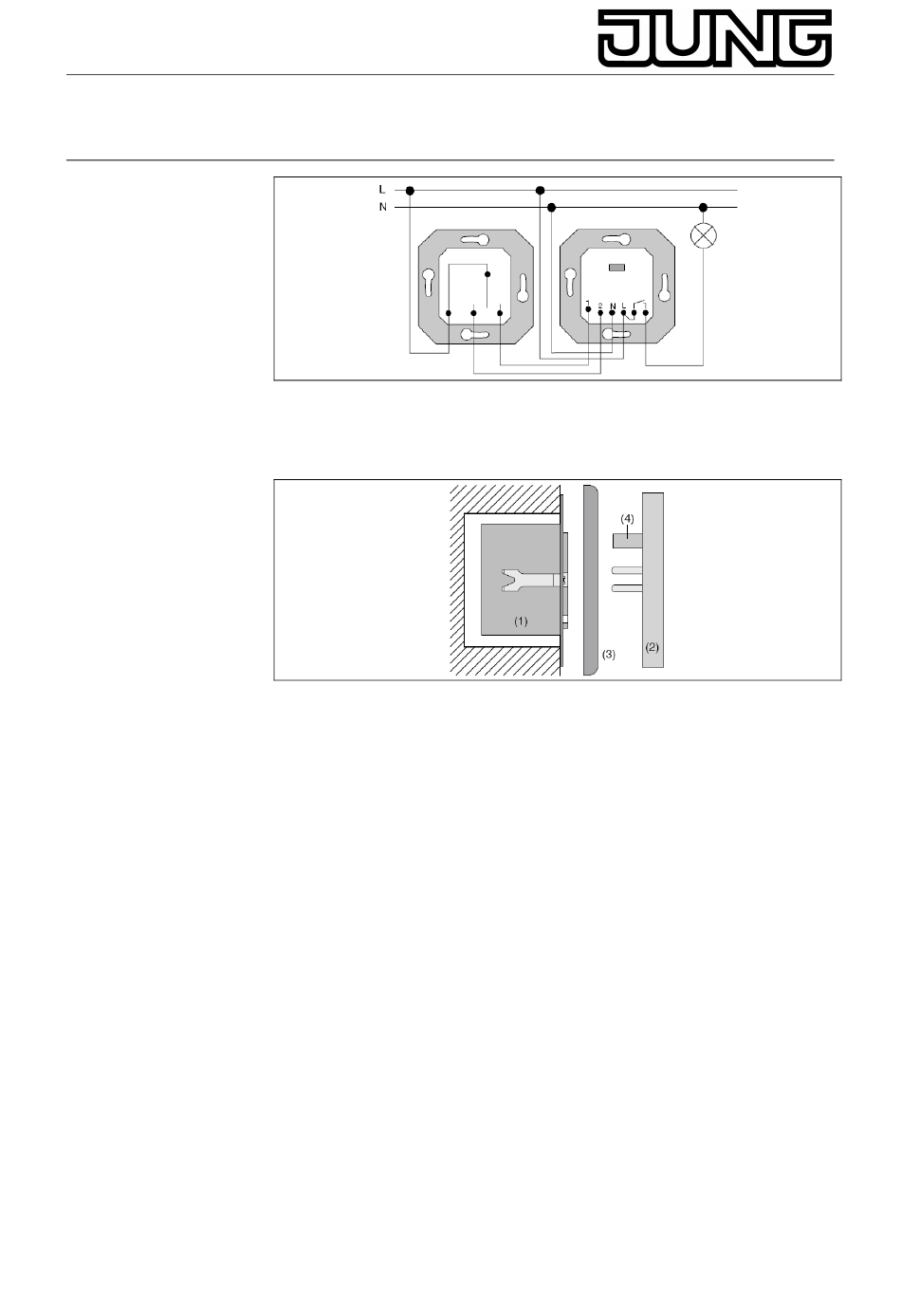

Schéma 3: Connexion avec commande secondaire mécanique.
Entrée de com. sec. 1 = éclairage ETEINT
Entrée de com. sec. 2 = éclairage ALLUME
•
Monter l'insert de minuterie dans une boîte à encastrer de 60 mm
(préconisation : boîte profonde), les bornes de raccordement étant
vers le bas.
•
Enficher la minuterie (2) avec le cadre (3) sur l'insert (1). Le contact
électrique est établi par la fiche (4).
La minuterie peut être mise en service.
4.2. Mise en service
La minuterie est enfichée sur l'insert.
•
Connecter la tension de réseau.
•
Mettre l'adaptateur de minuterie en service (voir notice séparée).
L'appareil est alors en état de service.
5. Caractéristiques techniques
Tension nominale :
Pouvoir de coupure
Lampes à incandescence :
Lampes halogènes HV :
Lampes halogènes TBT avec
Transformateurs Tronic :
Transformateurs conventionnels :
Transformateurs conventionnels charge nom. 85% min.
Mécanisme pour programmateur
horaire avec afficheur
(conducteur neutre nécessaire)
Art. N°.: 201 TE
AC 230 V~, 50 Hz
1000 W
1000 W
750 W
750 W
3
