Fantech RTS5 Manuel D'installation Et D'utilisation

MANUEL D'INSTALLATION ET D'UTILISATION
RTS5 MINUTERIE DE 20/40/60 MINUTES
Description
Le RTS5 est une minuterie à basse tension qui peut être utilisée pour
activer la ventilation à vitesse maximale pour un délai de 20, 40 ou
60 minutes.
Elle est conçue pour une installation à l'intérieur d'un boîtier électrique
simple.
Plaque Decora® et vis inclus.
INSTALLATION
Calibre du fil
Un raccordement à 2 fils, de calibre 18 isolés en cuivre est nécessaire pour effectuer le raccord du RTS5 à l'échangeur. Il est recommandé de bien identifier
le filage afin de différencier les deux fils pour faciliter le raccordement étant donné que la polarité est primordiale au bon fonctionnement du contrôle.
Installation du filage de raccordement
Il est très important que le filage de raccordement ne passe pas près des fils à haute tension afin d'éviter les interférences électromagnétiques.
Jusqu'à cinq (5) RTS5 peuvent être installés parallèlement. Les emplacements idéales sont les salles de bains, cuisine et buanderie.
Il est recommandé d'installer le contrôle dans un boîtier électronique simple en acier pour faciliter l'installation.

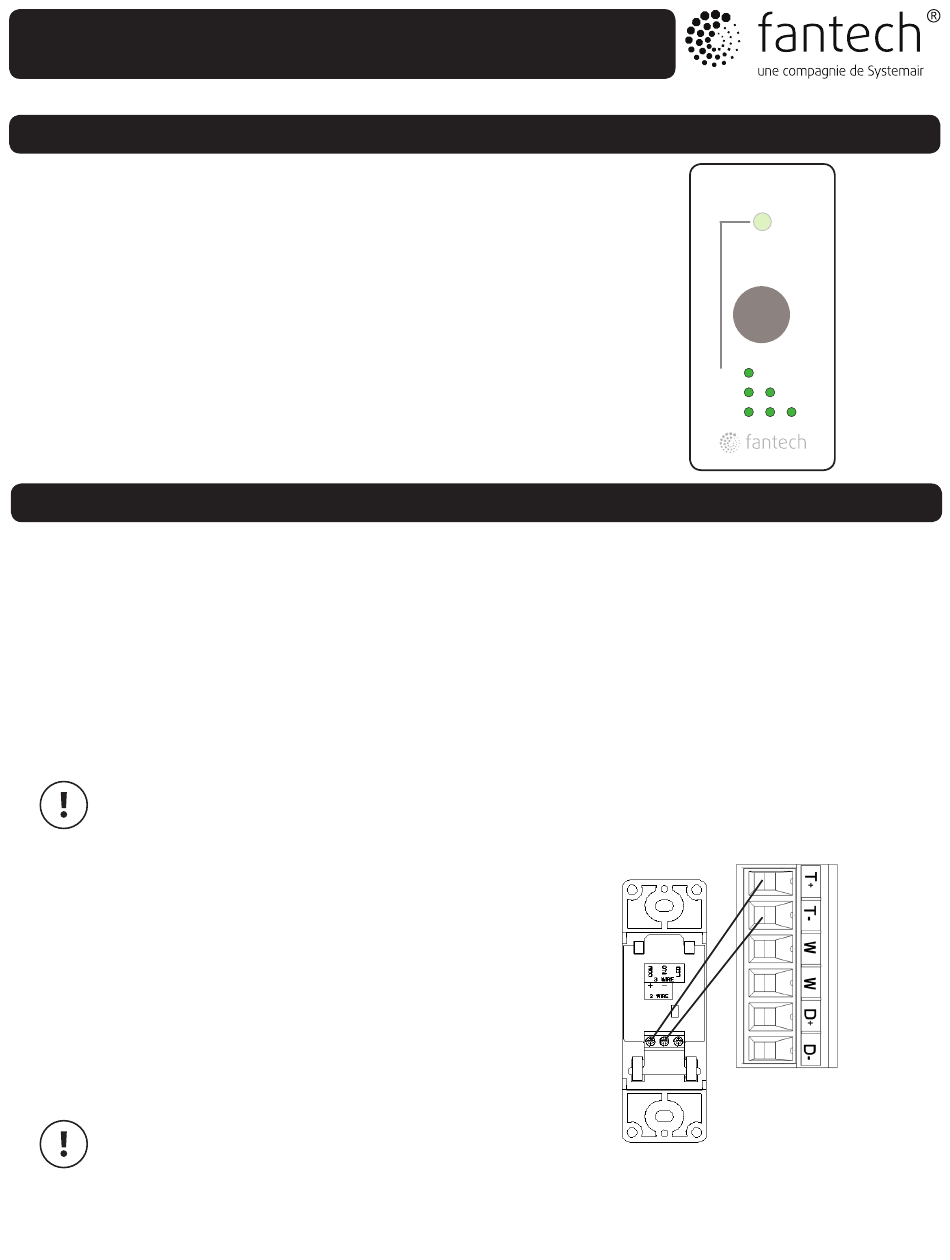

Câblage de la commande
Assurez-vous que le VRC est débranché avant d'effectuer
l'installation du contrôle.
1. Insérer le bout du fils dénudé à l'intérieur des bornes + et – du boîtier
à l'endos du RTS5.
2. Sécuriser en place avec un tournevis de contrôle.
3. Noter la polarité du fil, i.e. quel fils est connecté au + et - des bornes.
4. Retirer le connecteur à borne verte à 6 positions à l'intérieur du VRC
en le tirant doucement.
5. Passer l'autre extrémité du fil à travers la douille située sur la partie
supérieure du VRC et pousser le fil vers le bas à l'intérieur du cabinet
de façon à ce qu'il atteigne les bornes.
6. Insérer le bout du fils dénudé à l'intérieur de la position T+ et T- des
bornes. Sécuriser à l'aide d'un tournevis de contrôle.
*Assurez-vous que la polarité; T+ est connecté à la position +
des bornes du RTS5.
7. Rebrancher le bornier à raccordement rapide à l'intérieur de VRC.

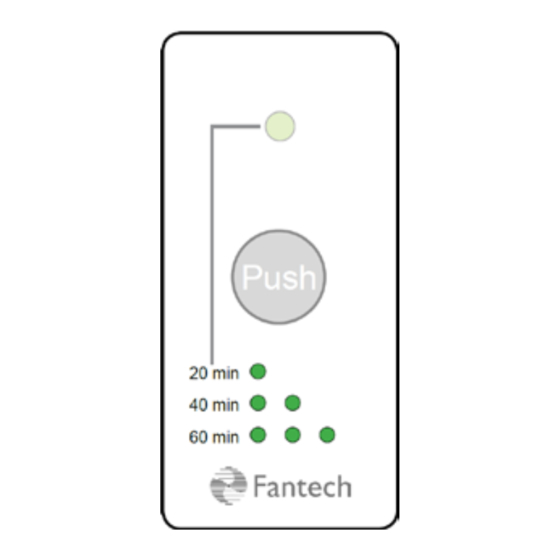

Push
20 min
40 min
60 min
