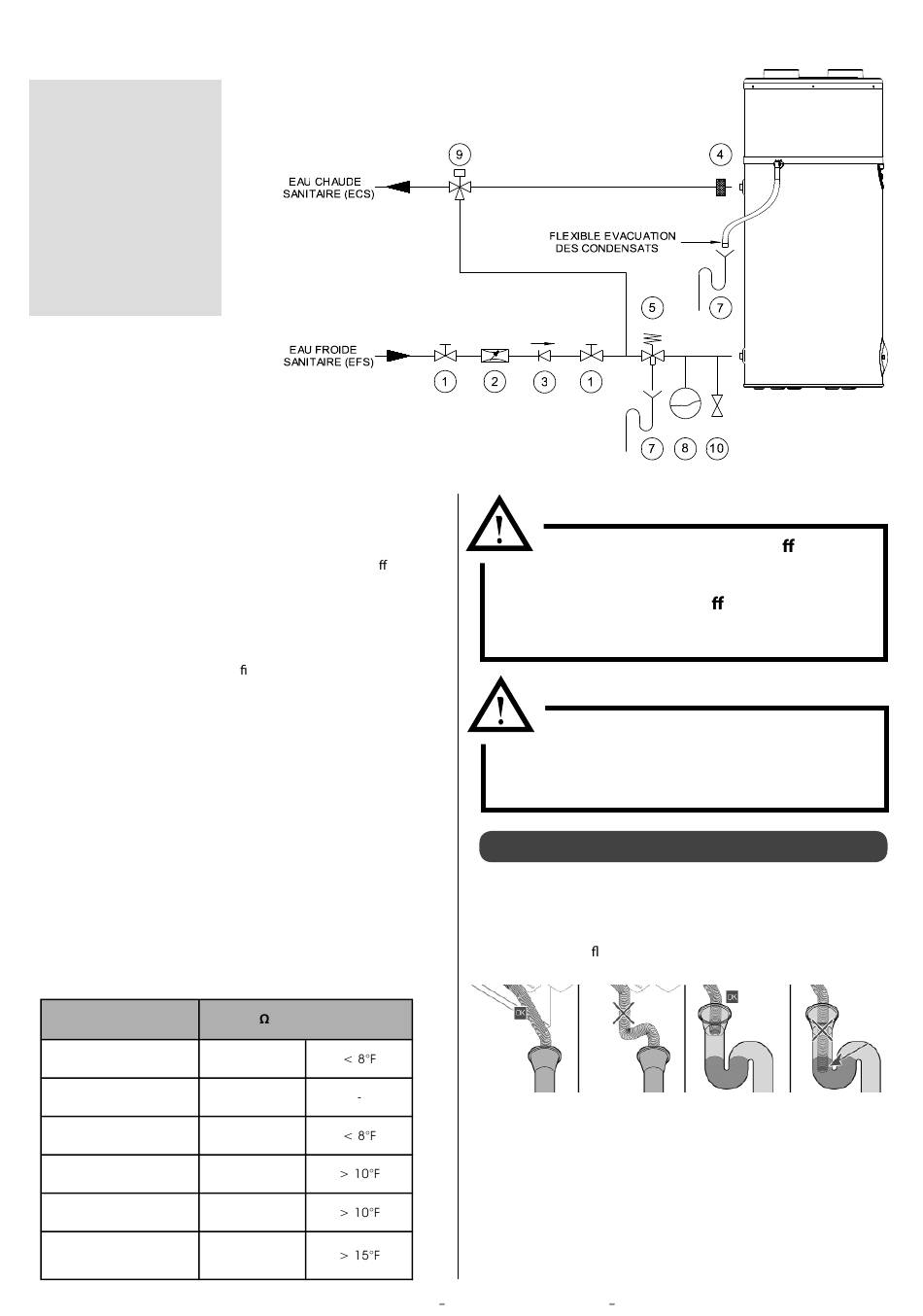

1. Robinet d'arrêt
2. Réducteur de pression
3. Clapet anti-retour
4. Manchon diélectrique isolant
(non fourni)
5. Groupe de sécurité à membrane
(non fourni)
7. Ecoulement siphon
8. Vase d'expansion sanitaire
9. Mitigeur thermostatique
10. Vanne de vidange
• Pour le circuit d'eau chaude sanitaire, utiliser les
matériaux suivants :
- cuivre
- acier inoxydable
- laiton
- matière plastique
En fonction des matériaux utilisés dans le circuit
d'eau chaude, des incompatibilités peuvent produire
des dégâts dus à la corrosion.
En conséquence, le raccordement de l'appareil aux canalisations
d'eau chaude sanitaire en cuivre doit obligatoirement être e ectué
par l'intermédiaire d'un raccord en fonte ou en acier ou à l'aide de
raccords diélectriques (non fournis) permettant d'éviter tout pont
galvanique fer/cuivre.
• Bien rincer la tuyauterie d'alimentation avant de raccorder
l'appareil à l'installation sanitaire a n de ne pas introduire dans
l'appareil des particules métalliques ou autres.
• Respecter les normes en vigueur dans le pays d'utilisation,
notamment en ce qui concerne les conditions sanitaires et les
conditions de sécurité de pression.
• La température maximale d'eau chaude sanitaire aux points de
puisage ne doit jamais dépasser 50°C pour la toilette et 60°C
pour les autres usages. Installer des mitigeurs thermostatiques
adéquats pour éviter tout risque de brûlure.
• L'appareil doit fonctionner avec une eau ayant un titre
hydrométrique compris entre 12°F et 30°F. Avec une eau
particulièrement dure (TH>25°F) il est conseillé d'utiliser un
adoucisseur.
• Le non respect des conditions ci-dessous , voir DTU 60-1, entraine
l'annulation de la garantie sur la cuve du ballon (les valeurs sont
donnéees pour un eau à 20°C).
Resistivité
Titre alalimétrique
complet (TAC)
CO
libre
2
++
Calcium (Ca
)
--
Sulfates (SO
)
4
-
Chlorures (Cl
)
Sulfates et Chlorures
(SO4--+Cl-)
8
< 2200 .cm ou >4500 Ω.cm
< 1,6 meq/l
< 15 mg/l
< 1,6 meq/l
> 2 meq/l
> 2 meq/l
> 3 meq/l
EDEL 200 AIR D/2 EDEL 270 AIR D/2
-
NOTICE
Il est fortement déconseillé d'e ectuer
un bouclage sanitaire. Cet appareil n'est
pas prévu pour ce raccordement. Toute boucle
de recirculation aura pour e et une baisse
importante de la température d'eau dans le
ballon.
La garantie ne pourra pas s'appliquer
si, en cas d'incident, ces points ont été
négligés ou si une qualité d'eau n'a pas permis le
traitement correct dans le cadre de la législation.
4.4 - Ecoulement des condensats
- Le tube des condensats ne doit pas être raccordé directement à
l'égout. Il doit déboucher à l'air libre dans un siphon devant être
impérativement ajouté et chargé en eau,
- Ne pas raccorder sur une tétine,
- Ne pas couder le exible.
INSTALLATEUR
-
