Paliers
latéraux du
télescope
Cylindres
du palier
(x4)

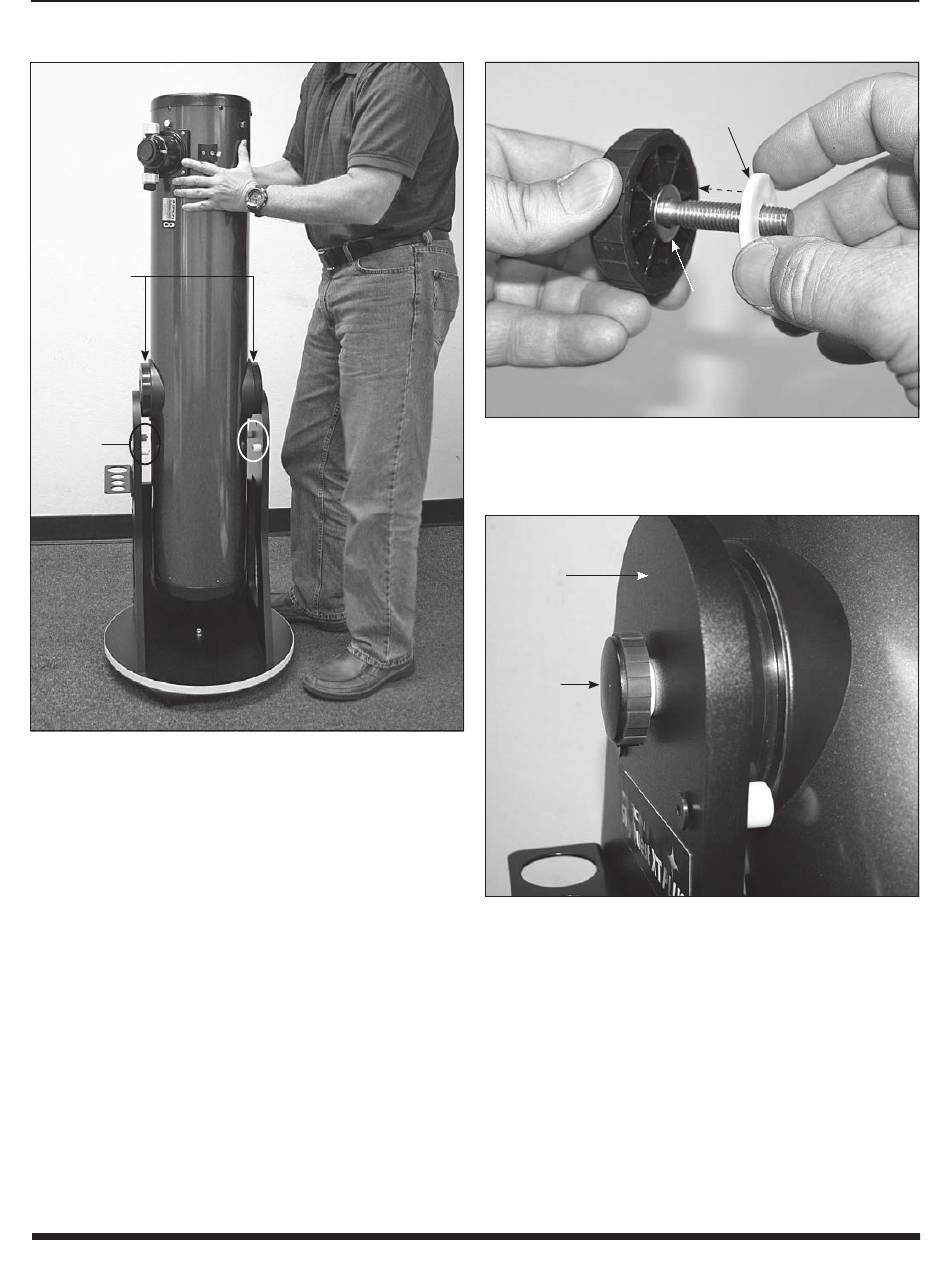

Figure 8. Placez délicatement le télescope dans la base
en posant les paliers latéraux du télescope sur les cylindres
du pallier.
le tube vers le haut et le bas. Remarquez que le tube
ne sera pas encore correctement équilibré, puisque
l'oculaire et l'EZ Finder II ne sont pas positionnés, et les
boutons de couplage de l'axe d'altitude n'ont pas encore
été installés.
2.
Maintenant, insérez le boulon de l'un des boutons de
couplage de l'axe d'altitude à travers la douille dans
le panneau latéral DROIT et tournez le bouton pour
visser le boulon dans l'insert fileté du palier droit du tube
optique. Vissez le boulon jusqu'à ce qu'il s'arrête de
façon à ce que le bouton soit légèrement serré.
3.
Sur l'autre bouton de couplage de l'axe d'altitude, placez
une rondelle métallique sur le boulon, puis enfilez la
rondelle blanche en plastique (figure 9), jusqu'à ce
qu'elle soit retenue sur la partie lisse de l'arbre près du
bouton manuel. Maintenant, insérez le boulon à travers
la douille sur le panneau latéral GAUCHE et utilisez
le bouton pour l'enfiler dans le palier gauche du tube
optique. Ce bouton de couplage est appelé le « bouton
de mise en tension » (figure 10).
6
faible frottement
Figure 9. Montage de la molette de tension. Placez d'abord
une rondelle métallique sur le boulon, puis vissez la rondelle
blanche à faible frottement jusqu'à ce qu'elle soit entièrement
en place. Les deux rondelles seront désormais retenues
sur le boulon.
Panneau
latéral
gauche
Molette de
tension
Figure 10. La molette de tension sur le panneau latéral
gauche vous permet de régler et d'ajuster le niveau de
frottement pour le mouvement en altitude du télescope.
Installation du EZ Finder II
Avant d'installer l'EZ Finder II sur le télescope, vous devrez
insérer la pile au lithium de 3 volts incluse.
1.
Insérez un petit tournevis à tête plate dans l'encoche du
boîtier de la batterie et soulevez doucement le couvercle
(figure 11).
2.
Faites glisser la pile au lithium CR2032 de 3V sous
le clip de retenue avec le pôle positif (+) vers le bas
(contre le clip).
3.
Ensuite, replacez le boîtier en appuyant.
Rondelle à
Rondelle
métallique
