Coustic 161SE Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

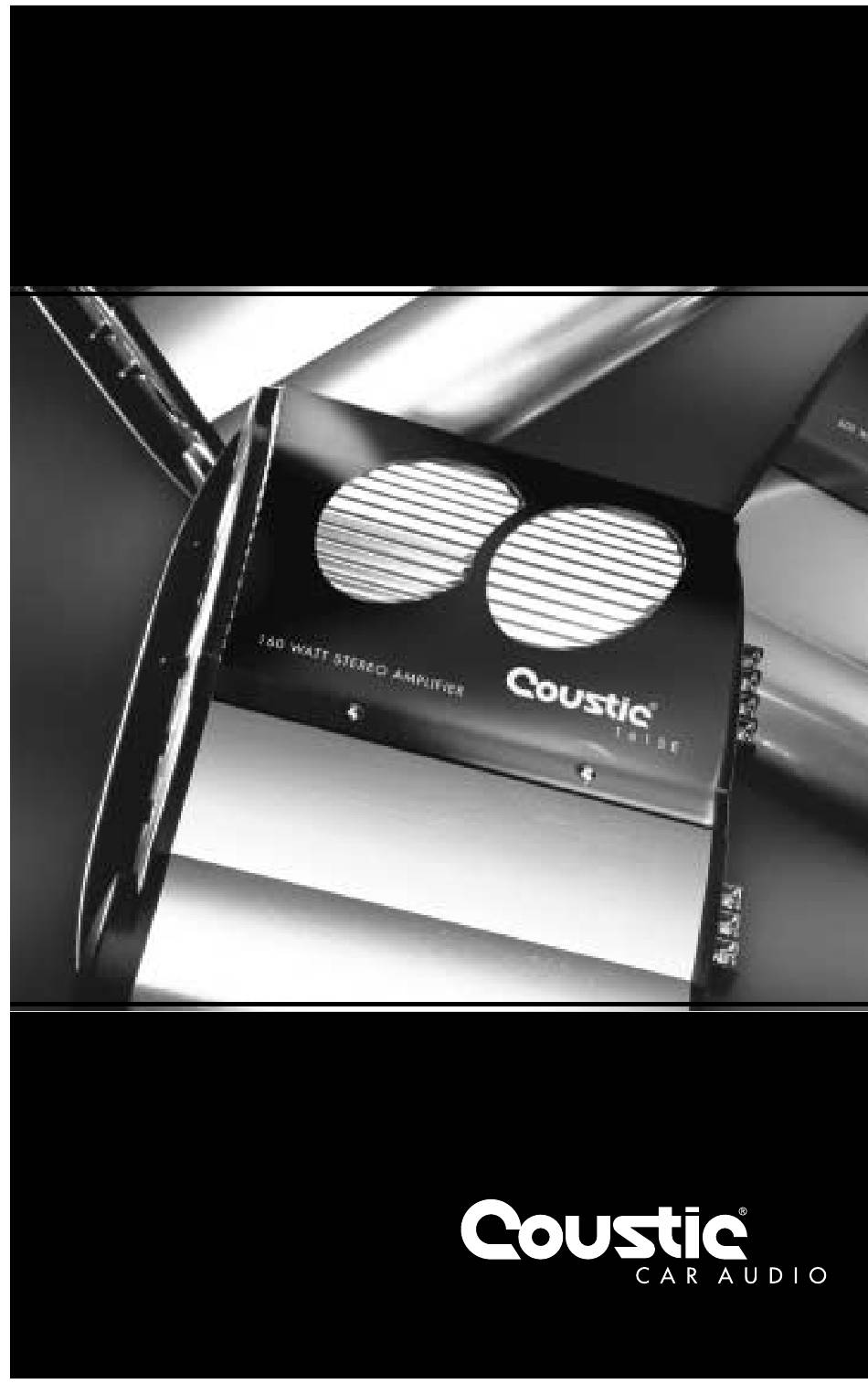

161SE AMPLIFIER OWNER'S MANUAL
(MODE D'EMPLOI)
877 COUSTIC
COUSTIC.COM

Publicité

Table des Matières
loading

Manuels Connexes pour Coustic 161SE

Sommaire des Matières pour Coustic 161SE

  • Page 1 161SE AMPLIFIER OWNER’S MANUAL (MODE D’EMPLOI) 877 COUSTIC COUSTIC.COM...
  • Page 2 FEATURES BUILT-IN ELECTRONIC CROSSOVER . . . to the Coustic world of power and clarity. The new 161SE amplifier delivers the cleanest An electronic crossover has many advantages over passive crossovers - lower cost, simplified yet music you’ve ever heard at any power level in the 12-volt environment. Besides the sleek con- more flexible system design, lower distortion and higher gain structure.

  • Page 3: Input Panel

    COUSTIC.COM CONTROLS, INDICATORS, AND TERMINALS INPUT PANEL OUTPUT PANEL Figure 1: Input Panel Terminals and Controls Figure 2: Output Panel Terminals and Indicators 1. FILTER MODE SELECT SWITCH (MODE) 7. POWER AND PROTECT INDICATOR (PWR/PRT) "HPF": Slide switch to this position if the amplifier is used as a mid/tweeter amplifier.
  • Page 4 Vibration: Constant vibration could eventually cause the amplifier to come off from mount, resulting By purchasing the 161SE power amplifier, you are already one step closer to experiencing the in stress on wire connections, which, in turn, results in "open" or "short" circuit. For this reason, a purest and most natural sound quality in the automobile environment.
  • Page 5 COUSTIC.COM Figure 7. Typical multi-amplifier system Figure 6. Typical System connection BI-AMPLIFICATION A bi-amplified system normally consists of an active crossover and two amplifiers. The active crossover divides the audio frequency spectrum into two ranges: frequencies below the crossover point are directed to the amplifier driving the subwoofer(s), while all frequencies above the...

  • Page 6: Input Connections

    COUSTIC.COM INSTALLATION FOR BRIDGED MONO MODE continued Note: For bridged mono mode, we recommend a total load of 4 or 8 ohms. INPUT CONNECTIONS 1. Connect the left positive ("+") speaker output of the amplifier to the positive input terminal of the speaker.
  • Page 7 For example, some source units have an output of 200 mV, RECONNECT THE BATTERY GROUND TO THE VEHICLE CHASSIS others have 5 Volts or more. To cater to these variations, the 161SE amplifier has an adjustable Double check all the previous installation steps, in particular, the wiring and component connec- input sensitivity level that ranges from 100 mV to 5 volts.
  • Page 8 If the short is in the power wire, fix it; if the short is in the amplifier itself, see your Coustic dealer. Check the voltage at the amplifier, and the remote ON/OFF lead.
  • Page 9 Turn the system on and check for whining noise 161SE Amplifier after each ground change. Do not disconnect the Power Amplifier's ground when the CAUTION: Rated Power @ 14.4 V (0.1 % THD): 4 Ohm Stereo...

  • Page 10: Caractéristiques

    Un filtre actif intègre beaucoup d’avantages comparé à un filtre passif : coût réduit, plus simple, sance la plus parfaite de toute l’industrie du ”12 volts”. En plus d’un fantastique design, le 161SE plus souple, générant moins de distorsion et procurant plus de gain.

  • Page 11: Panneau Des Entrées Et Des Configurations

    FRANÇAIS FRANÇAIS COUSTIC.COM CONTRÕLES, INDICATEURS ET CONNECTEURS PANNEAU DES ENTRÉES ET DES CONFIGURATIONS PANNEAU DES SORTIES Figure 1: Panneau des entrées et des réglages Figure 2: Panneau des sorties et des indicateurs Sélecteur du filtre actif Indicateur de mise en tension et de protection Position ”HPF”: Filtre passe haut pour des haut-parleurs avant ou arrière...

  • Page 12: Emplacement

    INSTALLATION Vibrations : En achetant le 161SE, vous avez déjà fait un grand pas vers un son pur et naturel. Avant de pass- er à l’installation et pour bénéficier de tout le potentiel de votre ampli, nous vous recommandons Des vibrations trop importantes peuvent détacher l‘ampli qui ne serait plus retenus que par les fils, de lire attentivement ce manuel pour bien connaître toutes les fonctions disponibles.
  • Page 13 FRANÇAIS FRANÇAIS COUSTIC.COM Figure 7 : Système multi amplifié Figure 6 : Installation traditionnelle BI AMPLIFICATION Un système bi-amplifié est généralement constitué de deux amplis et d’un filtre actifs. Les basses fréquences sont orientées vers l’ampli du subwoofer pendant que le reste du spectre va vers l’am-...

  • Page 14: Connexion Du Signal

    FRANÇAIS FRANÇAIS COUSTIC.COM INSTALLATION MONTAGE PONTÉ (minimum 4Ω) 1. Brancher le connecteur ”+” du subwoofer à la borne ”L +” CONNEXION DU SIGNAL 2. Brancher le connecteur ”-” du subwoofer à la borne ”R -” Connectez l’entrée RCA (input) de l’ampli à la sortie RCA de votre source. Un câble vendu séparément est nécessaire.
  • Page 15 0,2 volts alors que d’autres dépassent 5 volts. Pour s’adapter, le 161SE est équipé d’un niveau d’entrée réglable de 0,1 à 5 volts. Ce réglage est le plus délicat. Il faut une certaine expérience pour parfaitement régler la sensibil- ité...

  • Page 16: En Cas De Difficulté

    Si le court-cir- cuit est sur l’alimentation, réparer la. S’il est dans l’ampli, retourner chez votre revendeur COUSTIC. Vérifier la tension aux bornes de l’am- pli. Il faut 11 à 15 volts entre la masse et le +, ainsi qu’entre la masse et le remote.

  • Page 17: Caractéristiques Techniques

    9. Bruit de fonctionnement à Il faut chercher les boucles de masses en changement chaque point bas niveau de masse l’un après l’autre. 161SE ATTETION : il ne faut pas débrancher la masse lorsque l’ampli est en fonction nement. Cela pourrait l’endommager.

  • Page 18: Important

    Over The Counter (OTC) exchange providing that the product was purchased from an authorized Coustic dealer and is accompanied by valid sales receipt at the time of exchange. Replacement units will be warranted for the remaining portion of the origi- nal warranty period.
  • Page 19 7676 SOUTH 46 STREET, SUITE 2020, PHOENIX, AZ 85042 TOLL FREE 877 COUSTIC TELEPHONE 602 438 2020 FACSIMILE 602 438 7313 coustic.com © 2 0 0 2 . C O U S T I C I S A R E G I S T E R E D T R A D E M A R K O F M I T E K C O R P O R AT I O N . A L L R I G H T S R E S E R V E D .
