System Sensor FL2011EI Guide D'installation Rapide

DESCRIPTION
La série LT FL20 fait partie de la gamme FAAST (Fire Alarm Aspiration
Sensing Technology ) de systèmes d'alarme incendie à détection par
®
aspiration. FAAST est un système de détection d'incendie de pointe à
utiliser lorsqu'il est impératif de bénéficier d'un avertissement précoce
ou très précoce. Le système aspire continuellement de l'air provenant de
l'environnement contrôlé à travers une série de trous d'échantillonnage afin
de contrôler le niveau de particules de fumée dans l'environnement.
La série FL20 est la version adressable de la gamme de détecteurs FAAST
LT, qui communique avec le CIE (panneau incendie) par l'intermédiaire
d'un protocole à boucle propriétaire. Elle se décline en 3 modèles :
FL2011EI : capacité d'un seul canal avec un détecteur de fumée laser.
FL2012EI : capacité d'un seul canal avec deux détecteurs de fumée
laser réunis dans une chambre commune pour la détection
de coïncidence.
FL2022EI :
capacité de deux canaux avec deux détecteurs de fumée
laser dans des chambres distinctes. (Un capteur par canal).
Ce guide fournit des informations pour réaliser le montage et l'installation de
base de l'appareil en utilisant les réglages d'usine par défaut. Pour obtenir
des informations plus détaillées, veuillez consulter le guide des commandes
et de configuration avancées FAAST LT (référence D200‑100‑00).
CARACTÉRISTIQUES TECHNIQUES
Caractéristiques électriques
Plage de tension :
Courant d'alimentation : 1 Canal :
2 canaux :
Tension d'alimentation de la boucle
de communication :
Courant d'attente de la boucle
de communication :
Caractéristiques du sectionneur du module
Courant d'interruption nominal maximal
(en court circuit, Is maxi) :
Courant de fuite maximal (IL max)
avec commutateur ouvert (état isolé) :
Impédance de série maximum avec
commutateur fermé (Zc max) :
Réinitialisation de l'alimentation :
Entrée configurable : Heure d'activation :
Caractéristiques nominales des contacts
des relais :
D200-102-00
FIRE ALARM ASPIRATION SENSING TECHNOLOGY
GUIDE D'INSTALLATION RAPIDE DU SYSTÈME FAAST LT
18,5 à 31,5 Vc.c.
170 mA (type); 360 mA (max) à
24 VDC 25 °C (sirènes exclues)
270 mA (type) ; 570 mA (max) à
24 VDC 25 °C (sirènes exclues)
15 à 29 Vcc (intensité de la boucle
≤ 900 mA)
à 24 V : 900 µA max. (une requête
toutes les 5 s)
0,9 A à ≤ 29 V
15 mA
190 m ohm à 15 Vc.c.; 1 A
0,5 s
2 s (min)
2,0 A à 30 Vcc ; 0,5 A à 30 Vca
ADRESSABLE
MODÈLES FL2011EI, FL2012EI ET FL2022EI
50 mm
60 mm
110 mm
356 mm

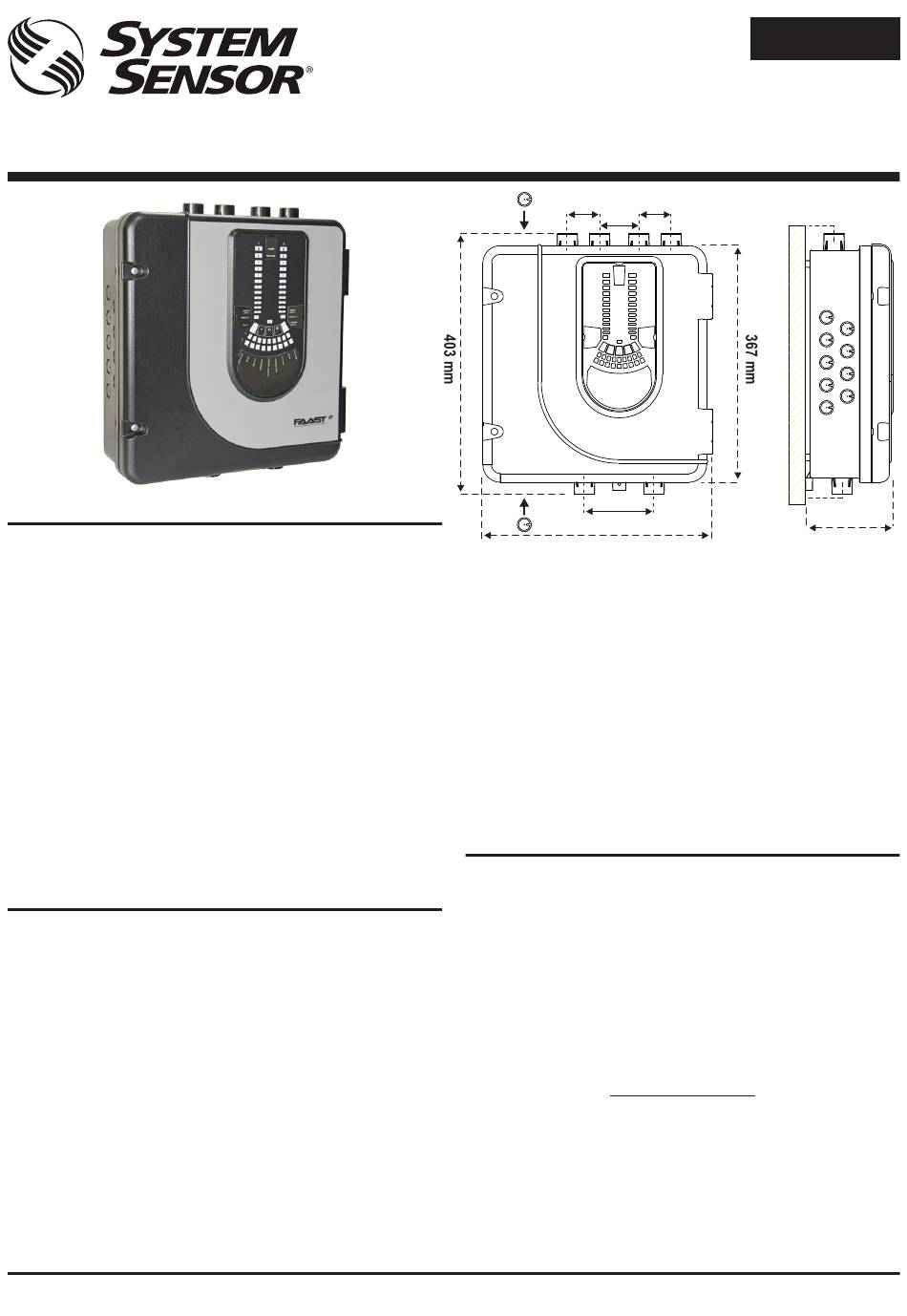

Figure 1 : Dimensions et orifices à perforer
Classes de protection
Température :
Humidité relative :
Protection :
Installation mécanique
Dimensions extérieures :
Câblage :
Longueur Max. / canal avec 1 tube :
Longueur Max. / canal avec 1 tube :
Longueur Max. / canal avec 2 tubes :
Nombre maximal de trous :
Caractéristiques du tuyau
(conformité EN54‑20) :
Diamètre du tuyau (extérieur)
Poids à l'expédition :
LISTE DES PIÈCES
Description
Détecteur FAAST LT
Support de montage 1
Bornier à 3 connexions
Bornier à 4 connexions
Bornier à 2 connexions
Résistance FDL de 47 kilohms
Câble USB
Assortiment d'étiquetage du
panneau avant
Étiquette avec schéma de câblage
CD kit d'installation
Guide d'installation rapide
Les détecteurs de fumée par aspiration fournis et installés dans l'Union
européenne doivent se conformer à la règlementation de l'UE relative
aux produits de construction (CPR) 305/2011 et à la norme de produit
européenne liée EN 54‑20. La série FAAST LT a été testée et certifiée pour
attester sa conformité aux normes en vigueur, mais il est recommandé
d'observer strictement les instructions données dans ce guide d'utilisation
pour avoir l'assurance que l'installation répond aux exigences de la
règlementation CPR.
L'équipement et l'ensemble du réseau de canalisations associées doivent
être installés conformément aux codes et réglementations en vigueur.
1
F R A N Ç A I S
50 mm
‑10 à +55 °C
10 à 93 % (sans condensation)
65
Voir figure 1
0,5 à 2 mm² max.
100 m (Catégories B et C)
80 m (Catégorie A)
160 m (2 x 80m Catégorie C)
Voir tableau 1A
à EN 61386 (écrasement 1, impact 1,
température 31)
25 mm (nominal) ou 27 mm (nominal)
6,5 kg (capteurs compris)
Quantité
1
6
1
3
2
1
1
1
1
1
Remarque importante :
®
44 mm
56 mm
135 mm
I56-3888-205
