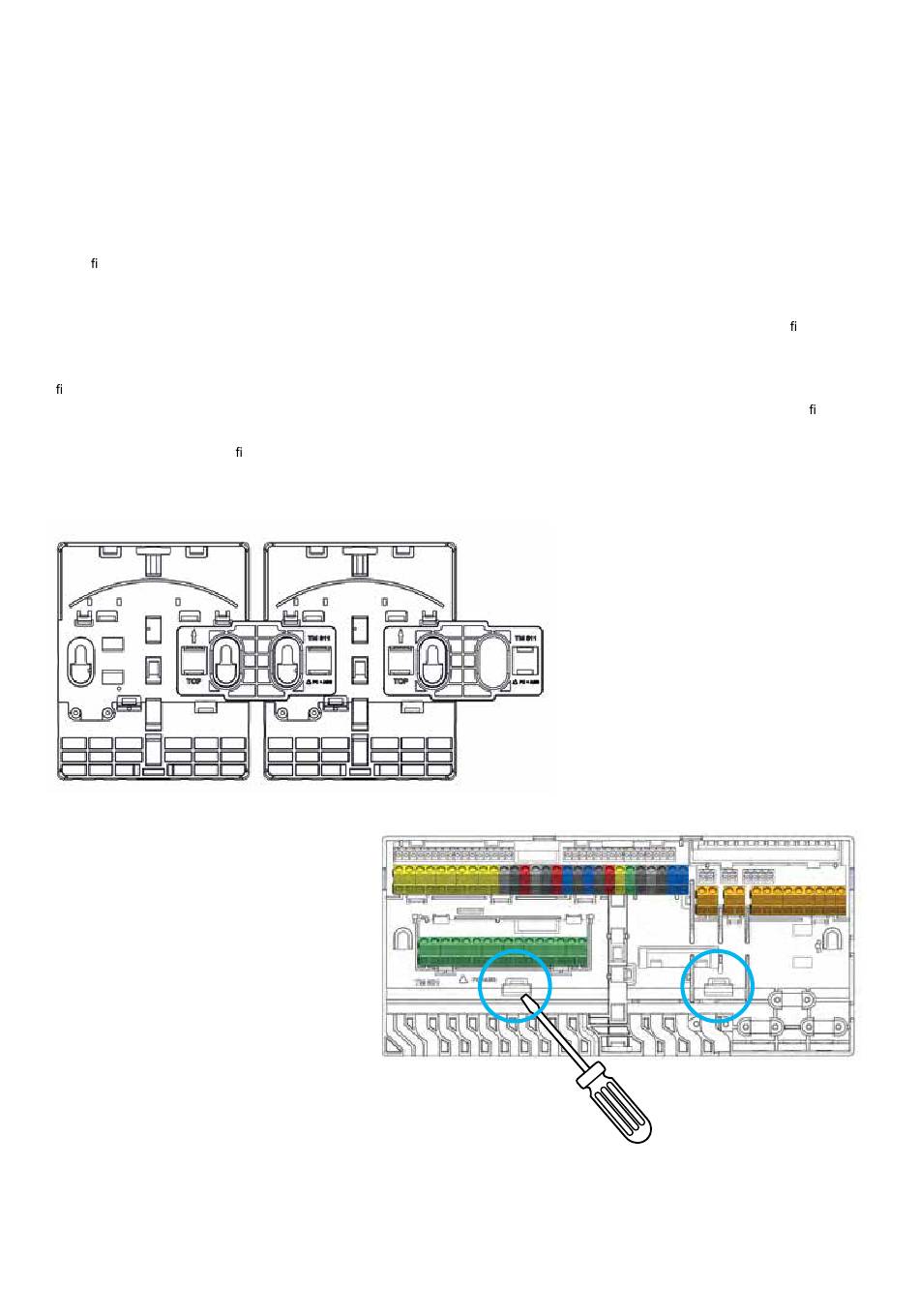

Montage mural des UCC et des UE
Pour xer les unités au mur, utilisez les vis fournies (et les
chevilless en plastique). Vis - diamètre 4,0 mm, longueur 40,0
mm ; Chevilles - pour un trou percé de 8 mm.
Utilisez le niveau à bulle intégré à l'UCC pour assurer un
montage mural correct. Fixez les UE à l'aide des dispositifs de
xation pour faciliter l'installation et assurer un positionnement
solide et stable.
En utilisant le dispositif de xation (fourni avec les UE), il
est possible de monter les unités en utilisant une vis par
composant au lieu de deux.
Démontage de l'UCC et des UE d'un rail DIN
Montage / Démontage de l'UCC et des UE sur un rail DIN
Les composants de base des unités sont adaptés pour être
montés sur un rail DIN de 35 mm (type O, EN 50022). Ils
peuvent être encliquetés sur un rail DIN déjà monté ou le rail
DIN peut être inséré par le côté. Les dispositifs de xation ne
peuvent pas être utilisés lorsque les unités sont montées sur
un rail DIN.
L'UCC et les UE sont équipées de deux dispositifs de xation
sur rail DIN. Un tournevis peut être utilisé pour déverrouiller et
retirer les unités du rail DIN.
UE installées avec le dispositif de fixation.
T1 T2 T3 T4 T5 S1 C S2 S3 C S4 01 GN
A1 A2 A3 A4 A5 A6 A7 A8
02 GN +U A B GN AO GN P0P1
VFR1 VFR2 P1 N PEP2 N PE L N PE
