Capteur de plancher
1. Tester la capteur de plancher Thermostat inclus pour vous assurer qu'il n'a
pas été endommagé dans la manipulation d'essai. Utiliser un multimètre
numérique, mettre sur la plage de 20kΩ. La résistance varie en fonction de
la température détectée. Ce sont des valeurs approximatives pour référence:
Tableau 1 – Les résistances du capteur
Température
55°F (13°C)
65°F (18°C)
75°F (24°C)
85°F (29°C)
2. Tirez le fil du capteur de plancher vers le haut du mur (ou du conduit) jusqu'au
site de contrôle. Étudier ce qui suit:
• Laissez environ 15 à 20 cm (6 à 8 po) de fil pour les connexions plus tard.
• Le fil du capteur peut être coupé plus court, si nécessaire, mais ne doit pas
être coupé plus court avant l'installation complète du capteur (voir plus
bas). Dénudez les extrémités du fil du capteur de 3 à 4,5 mm (1/8 à 3/16 po)
de longueur. Si les extrémités sont dénudées plus loin, elles peuvent court-
circuiter menant à un code Err2.
• Si le fil du capteur n'est pas assez long pour atteindre le site du contrôle,
il peut être prolongé d'un autre 4,5 m (15 pi) utilisant un fil non blindé à
2 conducteurs 20 AWG, ou un autre 15 m (50 pi) utilisant un fil blindé. En
utilisant un fil blindé, le « blindage » doit être branché à la borne du capteur
inférieure la plus rapprochée du Bus A. Le code local peut exiger une boîte
de jonction pour établir la connexion à ce fil de rallonge.
3. Après l'installation complète du système de réchauffement du plancher selon
ses instructions, fixez le bout épais du capteur au plancher. Étudier ce qui suit:
• Il doit être installé à mi-chemin entre les câbles chauffants et au moins
0,3 m (1 pi) dans la surface chauffée.
• Utilisez une colle chaude pour fixer le bout du capteur et le fil en place.
• Ne faites pas chevaucher sur un câble chauffant.
• Évitez de le placer dans un endroit où les câbles chauffants sont plus espacés
que le reste du plancher, comme un large écart entre treillis ou câbles.
• Évitez de le placer dans un endroit où un conduit de chauffage ou une lumière
en retrait mènera à des mesures incorrectes.
• Essayez d'éviter de le placer dans un endroit où de futurs articles comme
un panier à linge ou autre qui pourrait enfermer la chaleur et mener à une
mesure incorrecte.
Les câbles d'alimentation de chauffage mat ou câble
Tirez les fils d'alimentation du plancher chauffant dans l'emplacement du contrôle.
Fil de plomb de puissance excédentaire peut être coupée, mais laisser environ
6 à 8 pouces (15 à 20 cm) de fil pour les connexions.
Retirer le module frontal de Thermostat
1. Enlever le cache-vis en bas, desserrez la vis.
2. Soulevez le module frontal loin du module d'alimentation.
Module d'alimentation
Charge 1
Ligne 1
Capteur de
plancher
connexion
Ligne 2
Charge 2

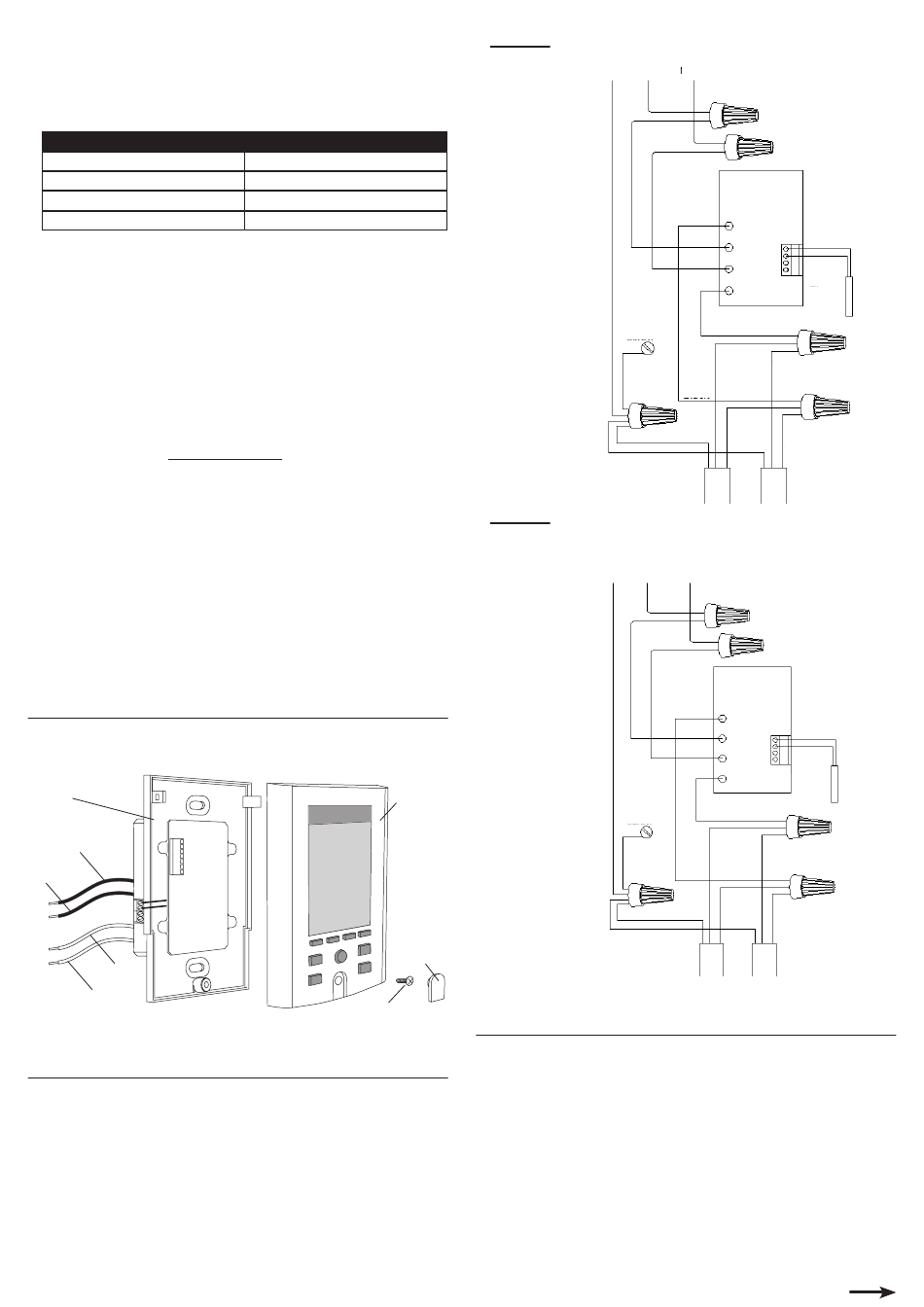

Connexions de fil (voir Figure 1 et 2)
Connecter les fils comme indiqué sur le schéma. Étudier ce qui suit :
• Tirez délicatement les fils pour vous assurer qu'ils soient bien fixés, sinon
un fil pourrait se desserrer et provoquer une défaillance. Pour une sécurité
supplémentaire, enroulez les connexions avec un ruban électrique.
• Si le coffret électrique est de métal, il faut fixer une courte longueur de fil au
coffret électrique de cette connexion de masse.
• Lors de la connexion du capteur de plancher sur les bornes du capteur, il
n'importe pas quel fil va dans quel terminal.
• Le Bus A et B bornes servent à communiquer avec un SunStat relais II. Veuillez
lire et suivre les instructions fournies avec le SunStat relais II pour plus de détails.
Valeurs typiques
17 kΩ
13 kΩ
10 kΩ
8 kΩ
Module
frontal
Cache-vis
Cache du vis
Figure 1
SOURCE D'ALIMENTATION
120 V c.a.
Terre
(Chaud)
Noir
Vis de
terre de
la boite
en acier
Figure 2
SOURCE D'ALIMENTATION
240 V c.a.
Terre
(Chaud L1)(Chaud L2)
Noir
Vis de
terre de
la boite
en acier
Montage du Thermostat
1. Assurez-vous que l'alimentation du circuit est désactivée au niveau du disjoncteur.
2. Pressez avec soin les fils dans le coffret électrique.
• N'UTILISEZ pas le contrôle pour les pousser à l'intérieur, car ceci pourrait
desserrer les connexions et mener à une défaillance.
3. Utiliser les vis de fixation fournies pour fixer à la boîte électrique et serrer
à la main.
• NE PAS trop serrer les vis qui pourrait causer la destruction du plastique, car
cela peut causer un mauvais fonctionnement du thermostat.
4. Appuyez sur le module frontal sur le module d'alimentation. Assurez-vous
que les deux onglets en haut sont complètement engagés.
• NE PAS installer le Module frontal avec force appliquée sur le module
d'alimentation, car cela peut causer une mauvais fonctionnement du thermostat.
5. Fixer la vis en bas et remplacer les cache-vis.
• NE PAS trop serrer la vis amenant à dépouiller. Tournez-le jusqu'en butée.
Neutre
Blanc
CHARGE1
LIGNE1
LIGNE2
CHARGE2
Capteur de
plancher
Blanc
Blanc
Blanc
Noir
Noir
Noir
Chauffage
Chauffage
du sol
du sol
Blanc
CHARGE1
LIGNE1
LIGNE2
CHARGE2
Capteur de
plancher
Blanc
Bleu
Bleu
Noir
Noir
Noir
Chauffage
Chauffage
du sol
du sol
