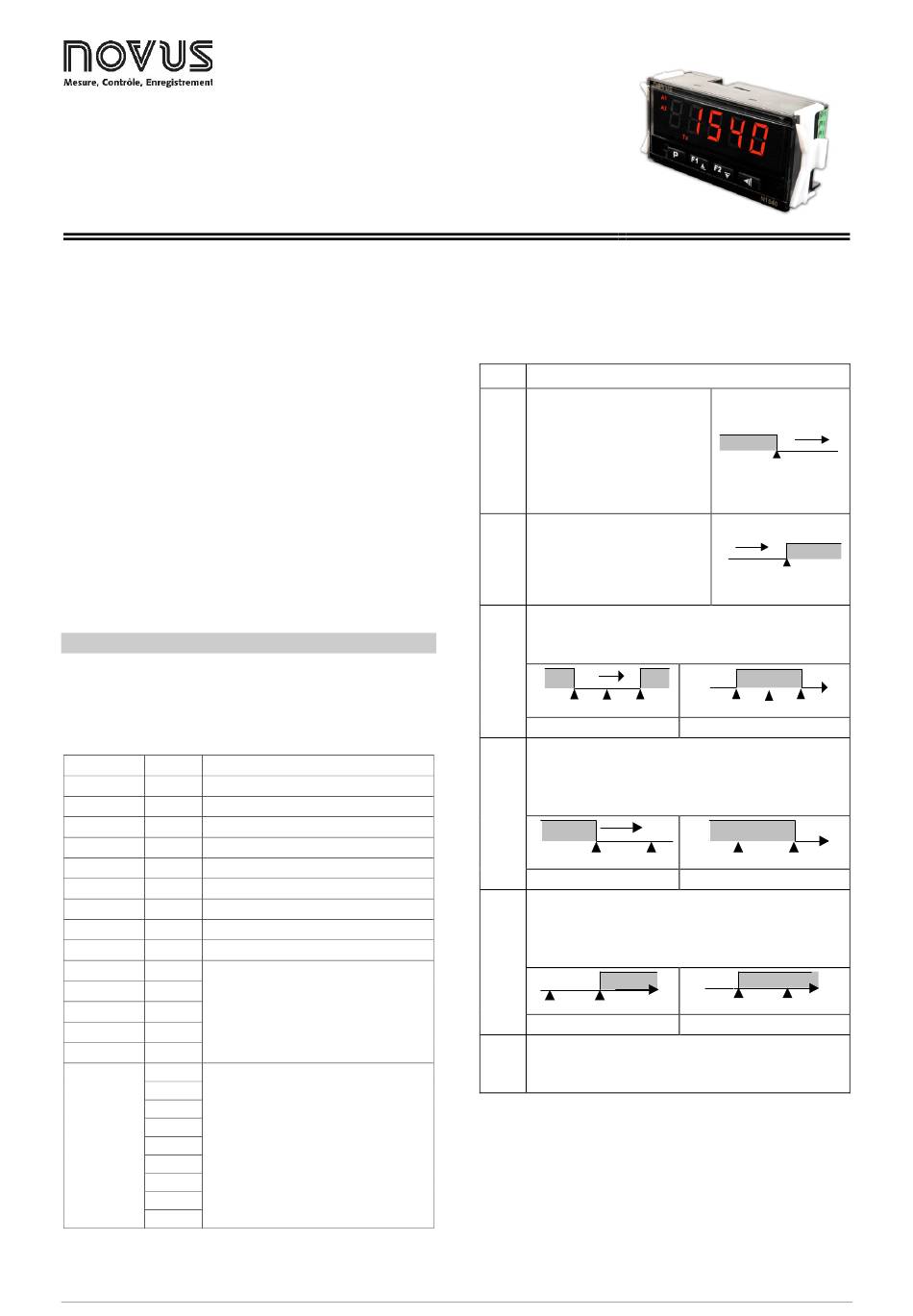

Indicateur N1540
INDICATEUR DE PROCESSUS – MODE D'EMPLOI – V2.1x A
PRÉSENTATION

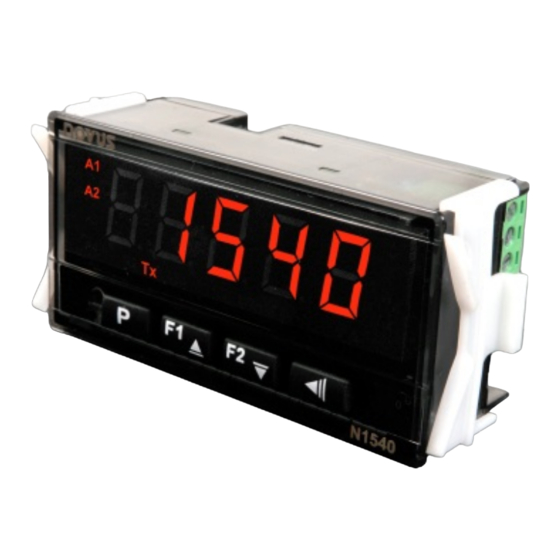

Le N1540 est un indicateur de processus très polyvalent. Il accepte
différents types d'entrée, tels que les thermocouples, les thermo
résistances et les signaux linéaires de tension et de courant
électriques, qui permettent à l'appareil d'indiquer les variables les
plus diverses dans les processus les plus divers.
Il dispose également de différentes fonctions d'alarme, décalage
d'indication, protection de la configuration par code d'accès,
communication série, indication en Celsius (°C) ou Fahrenheit (°F),
parmi d'autres fonctionnalités.
La configuration peut être effectuée directement sur l'indicateur ou à
l'aide de l'interface USB, une fois les logiciels QuickTune ou NConfig
installés sur l'ordinateur à utiliser. Connecté à l'USB, l'indicateur est
reconnu comme un port de communication série (COM) fonctionnant
avec le protocole Modbus RTU.
À l'aide de l'interface USB, même lorsqu'elle est débranchée de
l'alimentation, la configuration effectuée dans un appareil peut être
enregistrée sur un fichier et répété sur d'autres appareils requérant la
même configuration.
RESSOURCES
ENTRÉE DE SIGNAL (INPUT)
Le type d'entrée à être utilisé par l'indicateur est défini lors de sa
configuration. Le Tableau 01 présente les options d'entrée
disponibles.
TYPE CODE
J Plage : -110 à 950 ºC (-166 à 1742 ºF)
Tc j
K Plage : -150 à 1370 ºC (-238 à 2498 ºF)
Tc k
T Plage : -160 à 400 ºC (-256 à 752 ºF)
Tc t
N Plage : -270 à 1300 ºC (-454 à 2372 ºF)
Tc n
R Plage : -50 à 1760 ºC (-58 à 3200 ºF)
Tc r
S Plage : -50 à 1760 ºC (-58 à 3200 ºF)
Tc s
B Plage : 400 à 1800 ºC (752 à 3272 ºF)
Tc b
E Plage : -90 à 730 ºC (-130 à 1346 ºF)
Tc e
Pt100 Plage : -200 à 850 ºC (-328 à 1562 ºF)
Pt
0-20 mA
L0.20
4-20 mA
L4.20
0–50 mV
L0.50
0-5 Vcc
L0.5
0-10 Vcc
L0.10
Lnj
Ln k
ln t
4-20 mA
ln n
NON
Plage d'indication selon le capteur
ln r
LINÉAIRE
ln s
ln b
ln E
Ln.Pt
Tableau 01 – Types d'entrée
NOVUS AUTOMATION
PLAGE DE MESURE
Signal analogique linéaire
Indication programmable de
-2000 à 30000
Signal analogique non-linéaire
associé.
ALARMES
L'indicateur a deux alarmes. Chaque alarme est associée à une
sortie homonyme : ALM1 et ALM2.
On peut configurer ces alarmes pour opérer les fonctions décrites dans
le Tableau 02.
Alarme inactive.
off
Alarme de valeur minimale
absolue. Elle se déclenche
lorsque la valeur de PV
(variable de processus) est
lo
inférieure à la valeur définie
comme consigne (setpoint)
d'alarme (SPA1 ou SPA2).
Alarme de valeur maximale
absolue. Elle se déclenche
lorsque la valeur de PV est
ki
supérieure à la valeur définie
comme consigne d'alarme.
Alarme de valeur différentielle. Ici, les paramètres SPA1
et SPA2 représentent des écarts (différence) entre PV et
une valeur de référence ALrF.
dif
PV
ALrF–SPA1 ALrF ALrF+SPA1
SPA1 positif
Alarme de valeur différentielle minimale. Elle se
déclenche lorsque la valeur de PV est inférieure au
point défini par :
ALrF-SPA1 (l'alarme 1 étant l'exemple).
difl
PV
ALrF – SPA1 ALrF
SPA1 positif
Alarme de valeur différentielle maximale. Elle se
déclenche lorsque la valeur de PV est supérieure au
point défini par :
ALrF+SPA1 (l'alarme 1 étant l'exemple).
difk
ALrF ALrF + SPA1
SPA1 positif
Alarme de rupture du capteur (Sensor Break Alarm). Elle
se déclenche quand l'entrée présente des problèmes
ierr
comme capteur rompu, mal branchée etc.
Tableau 02 – Fonctions d'alarme
Remarque : ces figures sont aussi valables pour l'alarme 2 (SPA2).
Remarque importante : les alarmes configurées sur les fonctions
ki, dif et dif. k déclenchent aussi leurs sorties associées
lorsqu'une défaillance du capteur est identifiée et signalée par
l'indicateur. Par exemple, une sortie type relais, configurée pour
fonctionner comme une alarme maximale (ki), se déclenche quand
la valeur de SPAL est dépassée et aussi quand le capteur branché à
l'entrée de l'indicateur rompt.
PV
SPA1
PV
SPA1
PV
ALrF + SPA1 ALrF ALrF – SPA1
SPA1 négatif
PV
ALrF ALrF – SPA1
SPA1 négatif
PV
PV
ALrF + SPA1 ALrF
SPA1 négatif
