Page 2: Felicitation Pour Lachat De Votre

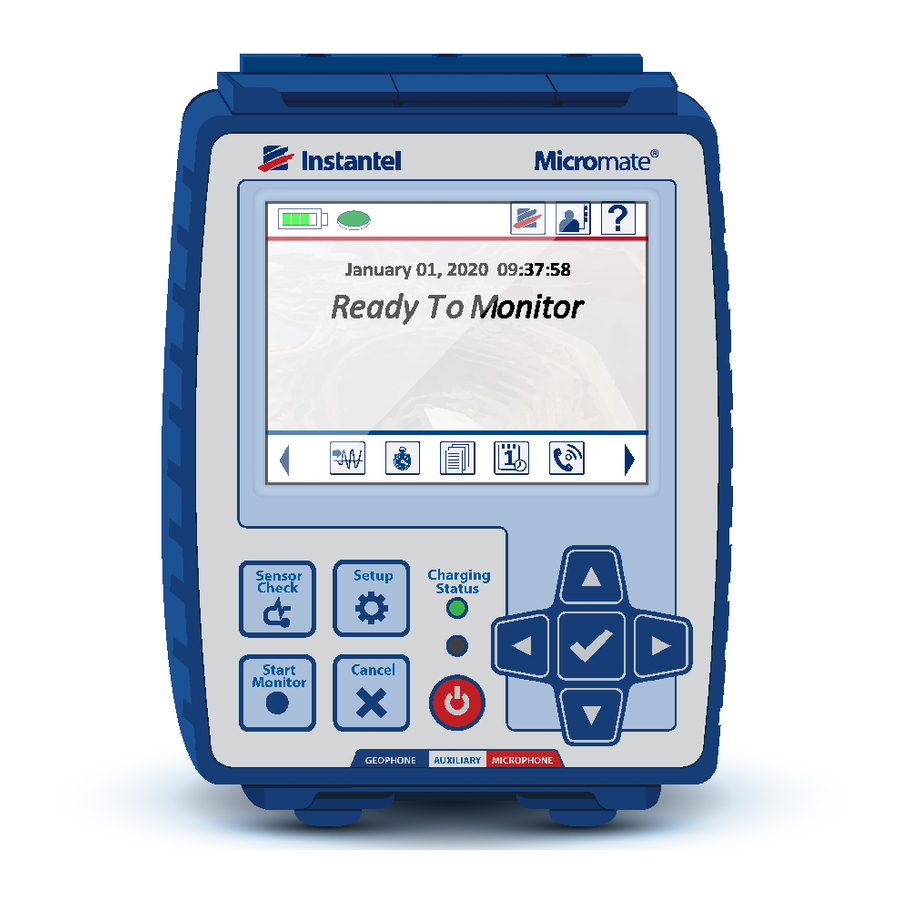

Le Micromate inclut également un clavier pour plus de flexibilité. Que vous préfériez les écrans tactiles, les claviers ou un mélange des deux, l'utilisation et l'apprentissage du Micromate seront intuitifs et faciles. Le clavier QWERTY tactile complet rend la prise de notes et la saisie de données faciles et pratiques. Le Micromate est compatible USB 2.0 avec des vitesses de transfert allant jusqu'à 12 Mo/s sur ses deux ports USB. Les périphériques compatibles incluent les clés USB, les modems, une imprimante, un GPS, des hubs USB alimentés et un ordinateur. Ces périphériques compatibles sont automatiquement identifiés une fois connecté et les commandes et fonctions associées deviennent disponibles de la même façon que sur un ordinateur. Le Micromate offre 10 jours (option 15 jours disponible) de surveillance continue avec sa batterie interne et le stockage de jusqu'à 1 000 événements (mémoire supplémentaire également disponible). Il est compatible avec les modes d'enregistrement Forme d'onde, Forme d'onde manuelle, Histogramme et Histogram‐Combo™ sans aucun temps mort entre les événements. Il est également compatible avec les programmes Auto Call Home™ et Vision™ pour une solution de surveillance complète. Les événements enregistrés peuvent être directement copiés sur une clé USB (pas de PC requis) ou automatiquement transférés depuis l'appareil distant avec un modem sur votre ordinateur au bureau. Le Micromate est conçu pour durer. L'unité principale possède un panneau supérieur complètement étanche. Les connecteurs antirouille étanches de classe industrielle sont étiquetés et codés par couleur pour une identification et une installation faciles. Les boîtiers moulés pour le géophone et la base de l'appareil sont fabriqués en polycarbonate à haute résistance aux impacts. Une coque protectrice facultative offre le plus haut niveau de durabilité et de résistance disponible dans la gamme des produits Instantel. La plage de température de fonctionnement va de ‐40 °C à 45 °C (‐40 °F à 113 °F). Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 3: Instantel
Vibrations · Bruits · Surpression de l’air minière, les carrières, l'environnement, le secteur sous‐ marin, les nuisances humaines, le secteur militaire, l'état des structures et la recherche. Utilisés dans plus de 110 pays, les moniteurs de vibrations Instantel ont remporté leur titre de moniteurs les plus fiables du monde. En 2008, Instantel est devenu avec fierté membre de du groupe de sociétés Stanley Black et Decker. Un réseau mondial de revendeurs qualifiés vend et loue le matériel Instantel et offre des services de conseil, ...
Page 4: Assistance Et Coordonnees
Tous les produits Instantel sont garantis un an. Les capteurs et moniteurs Micromate verront leur garantie prolongée d'une deuxième année s'ils sont retournés à l'usine Instantel pour maintenance et étalonnage dans les 30 jours suivant la date de Prochain étalonnage présente sur l'étiquette d'étalonnage apposée sur le produit. Si au cours de la période d'un an à compter de la date d'envoi à un client l'instrument ne fonctionne pas selon les spécifications publiées par Instantel et le manuel de l'utilisateur, en raison d'un défaut matériel ou de fabrication, il sera gratuitement remplacé ou réparé à la discrétion d'Instantel. Cette garantie est nulle si l'équipement a été démonté, modifié ou maltraité de quelque façon que ce soit. Cette garantie est incessible. La garantie ci‐dessus n'inclut pas de garantie impliquée de fonctionnement pour un usage particulier. Instantel décline toute responsabilité pour des dommages quels qu'ils soient résultant du fonctionnement ou de l'utilisation de ses produits. Puisqu'il est impossible d'anticiper toutes les conditions dans lesquelles ses produits seront utilisés (seuls ou en combinaison avec ...
Page 5: Table Des Matières
Touche Annuler ....................... 2 5 8.6. DEL d'état de charge .................... 2 5 8.7. DEL témoin clignotante ................... 2 6 8.8. Touches de navigation .................... 2 6 8.9. Touche Valider ...................... 2 6 Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 6 11.1.10. Entreprise ..................... 66 11.1.11. Remarques générales................ 67 11.1.12. Numéro de tâche ................. 67 11.1.13. Programmateur .................. 68 11.1.14. Distance mise à l'échelle .............. 68 11.1.15. Position GPS .................. 69 11.1.16. E/S Auxiliaire (en option) .............. 72 Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 7 Ordinateurs portables et de bureau .............. 1 09 Installer le Géophone et le Microphone .......... 110 14.1. Géophones Micromate .................. 1 10 14.2. Installation du géophone .................. 1 11 14.2.1. Installation sur des surfaces meubles .......... 1 11 Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 8 19.3. Câble de déclenchement externe ................. 131 19.4. Imprimante de terrain portable Micromate ............ 135 19.5. Modèle de fixation du Micromate ................ 136 19.6. Instructions et spécifications de serrage .............. 137 19.7. Liste des pièces du Micromate ................ 138 19.8. Références techniques .................. 139 Sommaire .................. 140 viii Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 9: Avant De Commencer
Numéro de modèle Numéro de série du moniteur Numéro de version du logiciel du moniteur Numéro de série du géophone Numéro de série du microphone Nom du revendeur Date d'achat 1.3. Remplissez et renvoyez votre carte d'enregistrement Instantel propose le programme d'assistance le plus complet disponible. Il inclut un an de garantie sur le produit, des mises à jour logicielles gratuites pour votre moniteur Instantel et le Programme de conformité Blastware, une assistance technique et des mises à jour produit. Si votre moniteur et ses capteurs sont renvoyés à Instantel pour maintenance et étalonnage, votre garantie sera prolongée d'un an. Pour profiter de ces avantages, vous devez remplir la carte d'enregistrement incluse avec votre Micromate et la renvoyer à Instantel par courrier, e‐mail ou fax dans les dix (10) jours suivant l'achat de votre moniteur. Vous pouvez aussi enregistrer votre produit sur : http://www.instantel.com/servicecalibration/warranty.aspx Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 10: Précautions De Manipulation
 Déconnectez la batterie en cas de stockage prolongé ou d'envoi par transporteur. N'ouvrez pas l'appareil.  Ne tirez pas sur le cordon pour brancher ou débrancher des câbles. Alignez le connecteur sur le port avant de l'insérer. Ne forcez jamais sur un connecteur.  Vérifiez que vous branchez le câble ou l'appareil sur le bon connecteur.  Le Micromate est résistant à l’eau. Ne l'immergez pas. Nettoyez‐le avec un chiffon humide. 1.5. Micromate ISEE et DIN Le Micromate et le géophone sont étalonnés en usine comme système conforme aux normes de l'International Society of Explosives Engineers (ISEE) ou du Deutsches Institut fur Normung (DIN) 45669‐1, mais pas les deux. Les étiquettes des numéros de série/modèle du Micromate et du géophone seront exactement les mêmes et porteront la mention ISEE ou DIN. Le géophone ne peut pas être remplacé par un autre appareil Micromate car l'étalonnage ne serait plus valide. Micromate modèle ISEE Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 11 Micromate modèle DIN Consultez la section 15.1.1 Étalonnage du géophone pour en savoir plus sur les normes ISEE et DIN. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 12: Étiquette D'instructions De Démarrage Rapide
2. É TIQUETTE D INSTRUCTIONS DE DEMARRAGE RAPIDE L'étiquette d'instructions de démarrage rapide du Micromate se trouve au dos de ce dernier. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 13: Didacticiel Simple
Étape 2 : Allumer l'appareil Si vous avez reçu votre Micromate directement de la part d'Instantel, ou depuis un centre de maintenance et d'étalonnage Instantel autorisé, la batterie sera désactivée pour la sécurité de l'expédition et la préservation de l'autonomie de la batterie. Pour activer la batterie, appuyez sur le bouton d'alimentation et gardez‐le enfoncé pendant cinq (5) secondes. L'écran s'allumera et l'appareil chargera le système d'exploitation. Une barre de progression de l'installation s'affichera pendant ce temps. Une fois que le système d'exploitation est chargé, l'écran principal du Micromate s'affichera. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 14: Étape 3 : Revoir/Modifier La Configuration Actuelle
Si la batterie a déjà été connectée, appuyez simplement sur le bouton d'alimentation. Barre de progression Accueil Écran de démarrage avec barre de progression REMARQUE : Si la batterie est faible, connectez le Micromate à l'alimentation CA avec le chargeur fourni. Étape 3 : Revoir/Modifier la configuration actuelle 1) Appuyez sur la touche Configuration puis sélectionnez le menu Afficher/Modifier la configuration actuelle. Menu Afficher/Modifier la configuration actuelle en surbrillance Options disponibles sous Configuration actuelle Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 15: Étape 4 : Placer Les Capteurs
2) Pour cet exemple, effectuez les modifications pour le Fichier de configuration actuel, listées ci‐dessus, avec l'écran tactile ou les flèches et la touche Validation du clavier. 3) Appuyez sur l'icône Enregistrer pour enregistrer toutes vos modifications. 4) Pour quitter l'écran de Configuration et revenir à l'écran Prêt à surveiller, appuyez sur l'icône ou la touche Annuler. Étape 4 : Placer les capteurs Consultez la section 14 Installer le Géophone et le Microphone pour en savoir plus. Étape 5 : Effectuer une Vérification des capteurs 1) Vérifiez que les capteurs (géophone, microphone ou les deux) sont de niveau et connectés au Micromate. Vérifiez que les câbles sont bien raccordés. 2) Lancez la vérification des capteurs : Appuyez sur la touche Vérification des capteurs sur le clavier ou touchez l'icône de vérification sur l'écran tactile. Le Micromate confirmera que les capteurs sont prêts pour la surveillance avec un message indiquant que les capteurs ont « réussi » comme ci‐dessous. REMARQUE : La vérification des capteurs doit être lancée manuellement. Instantel recommande fortement de vérifier les capteurs avant d'entrer en mode surveillance. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 16 Vérification des capteurs ‐ Tous les capteurs OK Si la vérification du capteur du géophone échoue, un message apparaîtra dans un ou plusieurs canaux (Transversal, Vertical ou Longitudinal). Vérification des capteurs – Échec capteur Vert Vérification des capteurs – Échec tous géophones Les raisons les plus courantes de l'échec d'une vérification de capteur sont dues à un mauvais nivellement ou une mauvaise connexion. Voir Étape 1 ci‐dessus. La vérification du capteur du géophone peut également échouer si un câble est endommagé. Vérifiez le câble à la recherche de coupures, pincements ou autres problèmes. En cas de dommage, le câble doit être remplacé. Contactez votre revendeur. Si le canal transversal du géophone est en échec : Le géophone n'est pas de niveau latéralement. Si le canal vertical du géophone est en échec : Le géophone est incliné, sur le côté, vers l'arrière, est retourné ou combine ces possibilités. Si le canal longitudinal du géophone est en échec : Le géophone penche vers l'arrière. Dans tous ces cas, vérifiez que le géophone et correctement installé et de niveau. REMARQUE : Un échec de la vérification du capteur doit être corrigé avant le début de la surveillance. Une surveillance avec un capteur dont la vérification a échoué peut entraîner l'enregistrement de données erronées sur le canal défectueux. Si la vérification du capteur du microphone linéaire échoue, un message apparaîtra dans le canal du microphone. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 17: Étape 6 : Enregistrer Un Événement
Vérification du capteur – Échec Microphone La raison la plus courante de l'échec de la vérification du capteur du microphone est due à une mauvaise connexion. Voir Étape 1 ci‐dessus. La vérification du capteur du microphone linéaire peut également échouer si un câble est endommagé. Vérifiez le câble à la recherche de coupures, pincements ou autres problèmes. En cas de dommage, le câble doit être remplacé. Contactez votre revendeur. Si les étapes ci‐dessus ne résolvent pas le problème et que le canal du microphone linéaire reste en échec : 1) Remplacez le microphone en échec par un autre microphone linéaire Micromate. 2) Désactivez le microphone linéaire et enregistrez uniquement les vibrations du sol avec le géophone. Consultez la section 11.1.1 Capteurs actifs pour en savoir plus sur comment désactiver le microphone linéaire. REMARQUE : Un échec de la vérification du capteur doit être corrigé avant le début de la surveillance. Une surveillance avec un capteur dont la vérification a échoué peut entraîner l'enregistrement de données erronées sur le canal défectueux. Étape 6 : Enregistrer un événement 1) Appuyez sur la touche ou l'icône Démarrer moniteur. 2) Une fois que le Micromate surveille, effectuez un test en secouant le géophone pour déclencher l'appareil et enregistrer un événement. Cela confirmera que le système est opérationnel. 3) Appuyez sur l'icône ou la touche Annuler pour quitter le mode Surveillance. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 18: Étape 7 : Voir Les Résultats De L'événement
Micromate en mode Surveillance Micromate enregistrant un événement Étape 7 : Voir les résultats de l'événement 1) Appuyez sur l'icône Liste d'événements ou la flèche Bas pour afficher la liste des événements sur le Micromate. Liste des événements REMARQUE : Si une clé USB ou une imprimante USB sont connectées, leurs icônes respectives apparaîtront en haut de l'écran. Appuyer sur l'icône Enregistrer copiera l'événement sur la clé USB. Appuyer sur l'icône Imprimer imprimera l'événement sur l'imprimante externe. 2) Appuyez deux fois sur l'Événement ou sur la flèche Droite pour ouvrir l'événement et afficher une synthèse des résultats. Résumé Forme d'onde Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 19 3) Balayez l'écran de la droite vers la gauche ou utilisez les flèches pour voir les résultats détaillés du géophone et du microphone. 4) Appuyez sur l'icône ou la touche Annuler pour quitter l'événement et revenir à la liste des événements. 5) Pour supprimer des événements, appuyez sur l'icône Supprimer et sélectionnez Supprimer tous les événements et journaux. REMARQUE : Les événements seront définitivement supprimés. Cette action est irréversible. 6) Appuyez sur l'icône ou la touche Annuler pour quitter la liste des événements et revenir à l'écran Prêt à surveiller. 7) Pour transférer vos événements sur votre PC pour stockage et analyse ultérieure, veuillez consulter le manuel de Blastware. FÉLICITATIONS, vous êtes désormais un utilisateur de Micromate ! Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 20: Caractéristiques Et Avantages
 Taux d'échantillonnage variables : 1 024, 2 048 et 4 096 échantillons par secondes pour chaque canal, le tout sans temps mort entre les événements.  Capacité de stockage d'événements Forme d'onde complète : Avec la mémoire standard, stockez jusqu'à 1 000 événements d'une seconde à des taux d'échantillonnage de 2 048 échantillons/seconde (option 4 000 événements disponible).  Autonomie de la batterie : Avec des batteries complètement chargées, le Micromate offre jusqu'à 10 jours de surveillance (option 15 jours disponible).  Modes d'enregistrement : Le Micromate prend en charge les modes d'enregistrement! Forme d'onde, Forme d'onde manuelle, Histogramme et Histogram Combo et produit une synthèse dans un journal de surveillance détaillé.  Programmateur du moniteur : Permet l'utilisation programmée de différents fichiers de configuration, auto‐vérifications, plages horaires pour la fonction Auto Call Home, heure de début et de fin de surveillance, avec intervalles de 30 mn pour votre programme de surveillance.  Analyse complète des événements Forme d'onde : Le Micromate inclut l'heure de l'événement, la source de déclenchement, la vitesse maximale des particules (VPM) pour chaque canal de vibration, la surpression aérienne maximale, les fréquences de passage à zéro (PZ), la somme vectorielle maximale (VSM), l'accélération maximale, le déplacement maximal et plus encore, le tout via l'appareil sur le terrain.  Informations personnelles et spécifiques à la tâche : Personnalisez le fonctionnement de votre moniteur. Enregistrez plusieurs noms d'opérateurs et fichiers de configuration sur l'appareil. Chaque fichier de configuration peut accepter un seul mode d'enregistrement, heure d'enregistrement, niveau de déclenchement, taux d'échantillonnage, informations d'emplacement et plus encore. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 21  Compatibilité PC totale : Archivez, imprimez, analysez et postez des processus avec le module logiciel Blastware.  Coque de protection optionnelle : La coque optionnelle offre plus de protection et de flexibilité pour fixer votre Micromate.  E/S auxiliaire optionnelle Connecteur : Cette option installée en usine permet la connexion et l'utilisation de l'alarme Instantel à distance et/ou le câble de déclenchement externe.  Alarme à distance optionnelle : L'alarme à distance permet au Micromate de contrôler deux périphériques externes comme un avertisseur sonore ou des lumières stroboscopiques. Requiert l'installation du connecteur E/S auxiliaire optionnel.  Câble de déclenchement externe : Utilisez le câble de déclenchement externe optionnel connecté au connecteur E/S auxiliaire (AUX) pour déclencher l'appareil en même temps qu'un événement. Requiert l'installation du connecteur E/S auxiliaire optionnel.  GPS optionnel : Connectez le GPS Magellan® eXplorist 310 compatible au Micromate pour télécharger et inclure les coordonnées de la source de vibration et de l'emplacement du capteur dans les rapports d'événements ou pour synchroniser l'horloge interne du Micromate avec le GPS.  Microphone de niveau sonore optionnel Connectez le microphone de niveau sonore optionnel pour contrôler le bruit, comme par exemple les activités de construction, le trafic et les opérations minières. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 22: Gamme D'applications
 La surveillance des explosions pour conformité  La surveillance des explosions en champ proche  La surveillance des explosions en champ lointain  La surveillance des activités de démolition  La surveillance des activités de construction  La surveillance du transport intense  La surveillance du battage  La surveillance du compactage dynamique  La surveillance du tunnelage et des métros  Analyse et surveillance des structures  Surveillance des ponts  Surveillance à distance  Surveillance environnementale Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 23: Coque De Protection
6. C OQUE DE PROTECTION La coque et le capot de protection optionnels du Micromate (réf. n° 721A0301) ont été spécialement conçus pour protéger le Micromate et offrir plus de souplesse lors de son montage. La coque robuste et le capot de protection séparé sont faciles à ...
Page 24: Installation Du Micromate Dans Une Station À Distance
4) Avec une vis à tête bombée 6‐32 x 1/2", une rondelle de blocage n° 6 et une rondelle plate n °6, insérez la vis dans chaque trou de fixation. 5) Ne serrez pas trop les vis Trous de fixation Micromate installé dans la coque protectrice Dos de la coque protectrice 6.2. Installation du Micromate dans une station à distance La coque protectrice du Micromate peut aussi être utilisée pour faciliter et rendre plus flexible l'installation dans une station distante. La coque peut être sécurisée à la plaque arrière de la station distante avant d'insérer le Micromate dans la coque. Votre station distante sera plus rapide à installer et réduira les temps d'arrêt pour les tâches de routine comme l'étalonnage annuel, en permettant le retrait et la réinstallation plus rapide des appareils. Lorsque vous fixez la coque protectrice ou le Micromate à une boîte sécurisée, consultez la Section 19.6 Spécifications et instructions de serrage. Les photos ci‐dessous illustrent un exemple d'une installation dans une station distante. De nombreuses autres options sont possibles. 1) Rangez toutes les pièces (y compris les câbles) devant être installées dans le coffret pour obtenir le meilleur agencement possible. Placement du modem, du Micromate et des câbles 2) Marquez et percez les trous requis dans la surface de fixation. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 25 3) Sécurisez les pièces individuelles, le modem et la coque protectrice du Micromate dans cet exemple à la surface de fixation. Modem et coque protectrice sécurisés 4) Installez le Micromate dans la coque protectrice. Installez le Micromate dans la Coque protectrice 5) Installez le panneau de fixation dans le coffret. Panneau de fixation installé dans le coffret 6) Passez les câbles du géophone et du microphone à travers les trous d'accès dans le coffret. 7) Connectez le géophone et le microphone au Micromate. 8) Connectez le câble RS‐232/USB du modem au Micromate. 9) Passez le câble d'antenne à travers le trou d'accès du coffret et connectez‐le au modem. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 26: Installation Sur Une Surface Arrondie Et Irrégulière
10) Connectez les adaptateurs d'alimentation au modem et au Micromate. 11) Configurez le Micromate pour l'accès à distance. Consultez la section 11.4.4 Auto Call Home pour en savoir plus. 6.3. Installation sur une surface arrondie et irrégulière S'il est impossible ou peu pratique d'utiliser les vis pour fixer le Micromate, la coque protectrice peut être maintenue par des colliers de serrage en plastique ou métalliques. Les fentes au bas de la coque permettent de les faire passer sans interférer avec l'installation de l'appareil. Accéder au Micromate Micromate fixé avec des colliers de serrage en plastique Micromate attaché avec des colliers métalliques Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 27: Cache - Poussieres Et Connecteurs
Cache‐poussière USB Cache‐poussière retiré Barre de maintien Vis Cache‐poussière remplacé 7.2. Connecteurs USB Les trois connecteurs USB sont situés en haut de l'appareil. Ils sont, de gauche à droite, 5 VCC, port PC et port USB . Le connecteur 5 VCC est utilisé pour connecter une source d'alimentation externe au Micromate et charger la batterie interne. Le connecteur PC est dédié à l'utilisation d'un ordinateur et utilisé pour programmer le Micromate, télécharger les fichiers de configuration et les données d'événements. Le port USB permet de connecter tous les périphériques USB compatibles. Cache‐poussières USB Cache‐poussières retirés pour accéder aux connecteurs Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 28: Connecteurs Géophone, Microphone Et Auxiliaire
7.3. Connecteurs géophone, microphone et auxiliaire Les ports géophone, microphone et E/S auxiliaire optionnelle sont des ports dédiés et situés au bas du Micromate. Ils sont, de gauche à droite, GEO, AUX et MIC. Cache‐poussières sans Connecteur AUX Cache‐poussières retirés pour accéder aux optionnel connecteurs Si le Micromate a été configuré en usine avec une option E/S auxiliaire, le connecteur et le cache poussière AUX ont aussi été installés. Cache‐poussières avec Connecteur AUX Cache‐poussières retirés pour accéder aux optionnel connecteurs Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 29: Clavier
Touches de fonction DEL d'état de charge dédiées Témoin LED clignotant Bouton d'alimentation 8.1. Bouton d'alimentation Le bouton d'alimentation possède deux fonctions différentes : 1) Le bouton d'alimentation permet d'allumer/éteindre le Micromate en connectant/déconnectant électriquement la batterie interne. Cela élimine la nécessité d'ouvrir l'appareil. 2) Le bouton d'alimentation permet également d'allumer/éteindre l'écran. Lorsque l'écran est éteint, le Micromate sera placé dans un mode basse consommation pour économiser la batterie. 8.1.1. Allumer/éteindre le Micromate Lorsque le Micromate est envoyé depuis l'usine, sa batterie interne est déconnectée Déconnecter la batterie interne réduit sa consommation à son plus strict minimum. Si la batterie est stockée entre 0 °C et 45 °C (32 °F et 113 °F), la rétention typique de charge sera supérieure à 80 % après trois mois. REMARQUE : Le Micromate ne fonctionnera pas si la batterie interne est déconnectée. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 30 Micromate bipera, supprimant momentanément l'affichage et lançant l'application Micromate. L'écran affichera ensuite « Prêt à surveiller », aussi appelé écran d'accueil. Barre de progression Écran de démarrage avec barre de progression Accueil REMARQUE : Si le témoin de batterie (en haut à gauche de l'écran) n'indique pas une charge complète, soit 4 barres vertes, le Micromate doit être connecté à une source d'alimentation CA avec le chargeur fourni. Consultez la section 12.1 Charge de la batterie pour en savoir plus. Si le Micromate doit être stocké pendant une période prolongée ou envoyé par transporteur, il doit être éteint en déconnectant la batterie interne. Pour éteindre le Micromate, appuyez sur le bouton d'alimentation et maintenez‐le enfoncé pendant au moins 5 secondes. Après trois secondes, un message s'affichera vous demandant de maintenir le bouton d'alimentation pendant deux secondes de plus pour déconnecter la batterie. Ceci permet de vérifier que vous souhaitez bien déconnecter la batterie afin d'en empêcher toute déconnexion accidentelle. Déconnecter les batteries Maintenir le bouton Message de confirmation de déconnexion de la batterie Après cinq secondes, un message s'affichera pour confirmer que la batterie va être déconnectée. Appuyez sur Valider pour poursuivre l'extinction ou sur X pour l'annuler. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 31: Allumer/Éteindre L'écran Du Micromate
Déconnecter les batteries Option désactivée en cours de Déconnexion de la batterie désactivée en mode surveillance 8.1.2. Allumer/éteindre l'écran du Micromate Une fois le Micromate allumé en connectant la batterie interne, un appui rapide sur le bouton d'alimentation (moins d'une seconde) allumera/éteindra l'écran. Le Micromate restera actif une fois l'écran éteint. Si l'écran LCD est éteint, l'appareil restera opérationnel mais sera placé dans un mode basse consommation pour conserver l'autonomie de la batterie. Éteindre l'écran ne modifiera pas le mode actuel du Micromate. Si le Micromate est en mode surveillance, il le restera. S'il était en cours de modification d'un fichier de configuration, il reviendra au même endroit une fois l'écran rallumé. Le témoin DEL clignotant indiquera l'état actuel du Micromate. 8.2. Touche Vérification du capteur Appuyer sur la touche Vérification du capteur enverra une pulsation ou une série de pulsations au géophone et au microphone, tandis que le Micromate surveillera leur réponse. Cela permet au Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 32 Tous les capteurs OK Côté Les raisons les plus courantes de l'échec d'une vérification de capteur sont dues au mauvais nivellement ou à une mauvaise connexion du géophone.  Si le canal transversal (Tran) est en échec, inspectez le géophone pour vous assurer qu'il est de niveau latéralement.  Si le canal longitudinal (Long) est en échec, inspectez le géophone pour vous assurer qu'il est de niveau de l'avant vers l'arrière.  Dans les deux cas, le canal vertical (Vert) devrait aussi être en échec.  Le canal vertical sera également en échec si le géophone a été installé à l'envers.  Si tous les canaux sont en échec, vérifiez que le câble est connecté au bon connecteur et qu'il n'est pas endommagé. Canal Tran en échec Canal Vert en échec Échec de tous les canaux du géophone La raison la plus courante d'un échec de la vérification du capteur du microphone est un mauvais branchement. Vérifiez que le microphone est connecté au bon connecteur et que le câble n'est pas endommagé. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 33: Touche Configuration
8.5. Touche Annuler La touche Annuler permet de quitter l'écran actuel et de revenir au précédent. Elle permet aussi d'annuler toutes les modifications effectuées à l'écran actuel. Consultez la section 9.1.3 Icône Annuler pour en savoir plus. 8.6. DEL d'état de charge La DEL d'état de charge s'allumera uniquement si une source d'alimentation externe est connectée au port mini USB 5 VCC. La couleur de la DEL indiquera l'état de charge de la batterie. DEL d'état de Alimentation charge externe Batterie interne Batterie non en cours de Désactivé Non connecté charge Batterie complètement Verte Connecté chargée Jaune Connecté Charge en cours Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 34: Del Témoin Clignotante
Enregistrement d'un événement Clignotement très rapide Désactivé en cours 8.8. Touches de navigation Les touches de navigation sont les quatre flèches regroupées autour du bouton Valider central. Elles permettent de naviguer dans les différents menus dans la direction de la flèche. En plus de la navigation : 1) Si le Micromate est en mode surveillance ou sur l'écran d'accueil, la flèche Bas devient un raccourci pour lister les événements enregistrés sur l'appareil. 2) Lorsque le Micromate est dans la liste des événements, la flèche Droite permet d'accéder à des informations additionnelles sur l'événement mis en surbrillance. 3) Lors de la consultation des données d'événement, les flèches Droite et Gauche afficheront des informations supplémentaires sur l'événement sélectionné. La flèche Haut passe à l'événement précédent et la flèche Bas passe à l'événement suivant. Consultez la section 9.1.13 Icônes Flèches pour en savoir plus. 8.9. Touche Valider La touche Valider est située au centre des quatre flèches de navigation pour un accès facile et rapide. Elle permet de sélectionner, saisir et accepter l'information affichée. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 35: Affichage Écran Tactile
L’état de la Batterie Charge en L'icône de batterie déchargée cours mémoire Le rouge indique l'espace utilisé L'icône L'icône Accueil L'icône Aide L'icône Annuler Informations propriétaire Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 36: Icône De Batterie
Enregistrer Imprimer directionnelles 9.1.1. Icône de batterie L'icône de batterie est située dans le coin supérieur gauche de l'écran et changera en fonction de l'état de charge de la batterie. Si le Micromate n'est pas connecté à ne source d'alimentation externe, l'icône de batterie diminuera par incréments de 25 % au fil du déchargement de la batterie. L'état réel de la batterie peut être affiché en touchant l'icône de batterie. Batterie complètement chargée Batterie chargée à 75 % Résultat si l'icône de batterie est touchée Lorsque la tension de la batterie atteint environ 3,5 volts, son icône passe du vert au rouge et un message de batterie faible s'affiche. Le Micromate doit être connecté à une source d'alimentation externe dès que possible. Message Batterie faible Le message de batterie faible restera à l'écran jusqu'à ce qu'il soit traité. Si le Micromate est placé en mode surveillance après la gestion du message de batterie faible et que sa tension est toujours Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 37 Si la tension de la batterie atteint environ 3,2 volts, le Micromate affichera un message Batterie déchargée, quittera le mode surveillance si nécessaire et un compte à rebours de 30 secondes démarrera. Batterie déchargée Arrêt dans 30 secondes. Connectez une source alimentation externe Batterie déchargée – Arrêt dans 30 secondes Si le Micromate n'est pas connecté à une source d'alimentation externe pendant ce compte à rebours de 30 secondes, l'appareil s'éteindra automatiquement et déconnectera la batterie interne. Pour continuer, connectez la source d'alimentation externe et allumez le Micromate en maintenant le bouton d'alimentation pendant 5 secondes. Si la source d'alimentation externe a été connectée pendant ces 30 secondes, le compte à rebours disparaîtra automatiquement. Si le Micromate était en mode surveillance avant que la batterie ne soit déchargée, un message Surveillance interrompue apparaîtra. Cela confirme que le Micromate n'est plus en mode surveillance. Ce message doit être traité pour continuer. Le Micromate peut ensuite être remis en mode surveillance. Avertissement Surveillance interrompue Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 38: Icône De Mémoire
< 1 % 1 % à 10 % 10% à 25% 25% à 50% 50% à 75% 75% à 90% 90% à 100% État de la mémoire d'échantillonnage a. Capacité de stockage Le Micromate peut stocker un maximum de 1 000 événements dans ses 15 Mo de mémoire de stockage. Un événement est défini comme un événement en forme d'onde d'une seconde sur quatre canaux enregistré à un taux d'échantillonnage de 2 048 échantillons/s. Le Micromate arrêtera d'enregistrer des événements quand il aura enregistré 1 000 événements ou utilisé ses 15 Mo de mémoire. Le nombre d'événements et l'utilisation de la mémoire varieront selon le mode Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 39: Icône Annuler
b. Option d'extension de mémoire La mémoire interne du Micromate peut être étendue à 60 Mo. Cela enregistrera environ 4 000 événements d'une seconde ou 1 000 événements de quatre secondes. Le Micromate doit être renvoyé à Instantel pour installer cette option. 9.1.3. Icône Annuler L'icône Annuler est dans le coin supérieur droit de toutes les fenêtres Micromate sauf sur l'écran d'accueil, car c'est le seul écran qui ne peut pas être fermé. Il permet de fermer la fenêtre actuelle, de la quitter et de revenir à la fenêtre précédente ou d'annuler tous les changements effectués dans la fenêtre actuelle. Si vous sélectionnez l'icône Annuler après avoir effectué des modifications, il vous sera demandé si vous souhaitez les enregistrer ou non. Fenêtre d'exemple 9.1.4. Icône Accueil L'icône Accueil fermera toute fenêtre ouverte et vous ramènera à l'écran d'accueil. L'écran d'accueil affichera la date et l'heure actuelle et le message Prêt à surveiller. Si des changements effectués non pas été enregistrés dans l'une des fenêtres ouvertes, un message vous invitant à le faire ou à les ignorer avant de revenir à l'écran d'accueil s'affichera. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 40: Icône D'aide
Appuyez sur l'icône Accueil pour revenir à l'écran d'accueil Écran avec icône Accueil Écran d'accueil 9.1.5. Icône d'aide L'icône Aide offrira de l'aide contextuelle en fonction des fenêtres affichées. Le Micromate possède un important système d'aide contextuelle intégré pour fournir de l'assistance le cas échéant. Cette aide peut être obtenue en appuyant sur le point d'interrogation (?) en haut à droite de l'écran. Ensuite, une nouvelle fenêtre s'affichera avec une barre de défilement permettant de voir les données. Fermez cette fenêtre en appuyant sur la touche ou l'icône Annuler. L'exemple ci‐dessous est la fenêtre d'aide qui apparaît quand vous appuyez sur l'icône à l'écran d'accueil. Aide écran d'accueil 9.1.6. Informations du propriétaire L'icône Informations propriétaire, accessible à l'écran d'accueil, affichera les données sur le propriétaire téléchargées dans le Micromate via le programme Blastware. Ces informations peuvent être personnalisées selon vos besoins. Ces informations ne peuvent pas être modifiées sur le Micromate. Consultez le manuel utilisateur de Blastware pour des instructions sur le chargement ou la modification des Informations propriétaire sur le Micromate. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 41: Informations Instantel
Informations propriétaire affichées sur le Informations propriétaire saisies dans Micromate Blastware 9.1.7. Informations Instantel L'icône des informations Instantel affichera l'adresse du site Internet d'Instantel. Pour un accès facile à partir d'un smartphone avec application pour code QR, utilisez le code pour être immédiatement dirigé vers Instantel.com. Le site Instantel contient également une liste des revendeurs autorisés et des sites d'étalonnage dans le monde. Informations de contact Instantel 9.1.8. Icône GPS L'icône GPS apparaîtra lorsqu'un GPS Magellan eXplorist 310 a été connecté au port USB du Micromate et que le Micromate est dans le menu Position GPS ou Configurer heure système et Décalage horaire. Le menu Position GPS permet de télécharger les coordonnées GPS de la source de vibration et l'emplacement du capteur dans le Micromate. Il peut aussi être utilisé pour synchroniser l'horloge en temps réel sur plusieurs appareils Micromate. Consultez les sections 11.1.15 Position GPS et 11.4.5 Configurer l'heure du système et le décalage horaire (UTC) pour en savoir plus. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 42: Icône Ajouter Opérateur
Saisir les coordonnées GPS Synchroniser l'heure avec le GPS 9.1.9. Icône Ajouter opérateur L'icône Ajouter opérateur n'apparaîtra que lorsque le menu Choix de l'opérateur s'affiche. Appuyer sur cette icône affichera une fenêtre de texte et un clavier QWERTY complet pour saisir un nouveau nom d'opérateur. Le nom du nouvel opérateur sera ajouté à la liste de noms afin de pouvoir le sélectionner et l'ajouter aux rapports d'événements. Consultez la section 11.3 Choix de l'opérateur pour en savoir plus. Liste initiale des opérateurs Ajout d'un nouvel opérateur Liste des opérateurs mise à jour 9.1.10. Icône Supprimer L'icône Supprimer ne s'affichera que dans les menus Choix du fichier de configuration, Choix de l'opérateur et Liste d'événements. Consultez ces sections pour en savoir plus. Dans tous les cas, avant qu'un élément ne soit supprimé, un message de confirmation s'affichera et vous devrez le traiter avant la suppression. REMARQUE : Supprimer un élément est irréversible et définitif. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 43: Icône Enregistrer
Fichier de configuration Choix de l'opérateur Liste des événements 9.1.11. Icône Enregistrer L'icône Enregistrer s'affichera et permettra d'enregistrer les modifications effectuées aux paramètres actuels. Elle s'affichera également dans le menu Liste des événements si une clé USB a été insérée dans le port USB. Cela permet de sauvegarder les données d'événement sur la clé. Enregistrer les modifications du fichier de Sauvegarder les Données événement sur une configuration clé USB 9.1.12. Icône Imprimer Remarque Printing est pris en charge uniquement lorsque le Micromate est configure pour la langue anglaise. Imprimer des rapports a l'aide de logiciel Instantel en utilisant une clé USB pour copier et transférer les évènements ou le Micromate se connecter directement a l'ordinateur. L'icône Imprimer ne s'affichera que dans le menu Liste des événements et si l'imprimante Citizen® CMP‐30BTU compatible a été reliée au port USB du Micromate. Sélectionnez le/les événement(s) à imprimer et appuyez sur l'icône Imprimer. Consultez la section 9.3.3.c Imprimer événements pour en savoir plus. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 44: Icônes Flèches Directionnelles
Liste des événements stockés sur le Micromate 9.1.13. Icônes Flèches directionnelles L'icône Flèches directionnelles Direction ne s'affichera que lorsque des données événement sont consultées. La flèche bleue indique la direction dans laquelle des données supplémentaires sont disponibles. Aller sur la gauche et/ou droite affichera les données de l'événement actuel. Aller en haut/bas affichera les données de l'événement précédent ou suivant. REMARQUE : La liste des événements est une liste cyclique de ces derniers. Appuyer sur la flèche Haut à partir du premier événement affichera les données pour le dernier événement de la liste. Appuyer sur la flèche Bas à partir du dernier événement affichera les données pour le premier événement de la liste. Indique si des données sont disponibles à droite, mais pas en haut, en bas ou à gauche. Indique si des données sont disponibles en haut, en bas, à droite mais pas à gauche. 9.2. Écran principal L'écran principal affichera l'état actuel de l'appareil ainsi que des données modifiables par l'utilisateur. Sélectionner un menu dans cette section vous permettra de naviguer parmi les options ou d'ouvrir un nouvel écran pour effectuer vos modifications. Lorsque vous modifiez des chiffres, utilisez les flèches Haut et Bas ou votre doigt pour balayer vers le haut ou vers le bas dans le champ en surbrillance. Pour sélectionner un autre élément, utilisez les flèches Gauche et Droite ou touchez simplement l'élément souhaité. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 45: Icônes De Raccourci
Auto Call Modifier Maintenance Mot de passe Home Préférences Configuration Vérification du Démarrer la Valider capteur surveillance Informations Informations Flèches du propriétaire Instantel 9.3.1. Niveau de déclenchement Le raccourci Niveau de déclenchement vous dirigera directement au menu Niveau de déclenchement où vous pourrez modifier le niveau de vibration ou de surpression devant être dépassé avant que le Micromate ne commence à enregistrer des données. Consultez la section 11.1.7 Niveau de déclenchement pour en savoir plus. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 46: Durée De L'enregistrement
Le raccourci Liste des événements vous mènera directement à la liste des événements stockés sur le Micromate où vous pourrez voir, enregistrer, imprimer et supprimer les données d'un événement. La liste d'événements s'affichera dans l'ordre chronologique en commençant par les plus anciens. Les informations disponibles dans la liste d'événements sont :  le type de chaque événement (H – Histogramme, W – Forme d'onde)  la date d'enregistrement de chaque événement (mmm jj/aa)  l'heure d'enregistrement de chaque événement (hh:mm:ss)  la configuration utilisée pour enregistrer chaque événement (nom de fichier)  le compteur d'événements (le nombre d'événements actuellement en surbrillance) Le compteur d'événements se situe au‐dessus de la barre de défilement. Il indique l'événement actuel (le premier nombre) et le nombre total d'événements enregistrés (le deuxième nombre). Dans l'exemple ci‐dessus, le premier événement est en surbrillance et 5 événements ont été enregistrés, soit 1/5. La barre de défilement sur la droite permet de se déplacer rapidement dans la liste d'événements. a. Afficher les événements Pour afficher un événement, utilisez les touches de navigation pour mettre l'événement en surbrillance et appuyez sur la flèche Droite pour afficher ses détails ou tapotez deux fois sur l'événement souhaité. Consultez la section 9.1.13 Icônes Flèches pour en savoir plus sur l'affichage des événements. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 47 La sauvegarde, l'impression et la suppression d'événements peuvent se faire sur un ou plusieurs événements en même temps. Pour effectuer une de ces opérations sur un événement unique mettez‐le en surbrillance et touchez l'icône correspondante. Pour sélectionner plusieurs événements, utilisez les touches de navigation pour mettre un événement en surbrillance et appuyez sur la touche Valider ou touchez et sélectionnez chaque événement souhaité dans la liste. Une fois un événement de la liste sélectionné, le texte passera du noir au rouge. Ci‐dessous, les deux premiers événements ont été sélectionnés. Si un événement a été sélectionné par erreur, utilisez les touches de navigation pour mettre l'événement en surbrillance et appuyez sur la touche Valider ou touchez‐le pour le désélectionner. Exemple de liste d'événements b. Sauvegarder les événements sur une clé USB L'icône Enregistrer apparaît en haut de la liste des événements si une clé USB compatible a été insérée dans le port USB du Micromate. Cela permet de récupérer des événements depuis le Micromate sans ordinateur. Cette fonction de sauvegarde copiera les événements sur la clé sans les supprimer. REMARQUE : La clé doit être doit être formatée avec une table d'allocation des fichiers (FAT) FAT 16 ou FAT 32. Consultez les instructions du fabricant et votre manuel Windows pour en savoir plus sur le système FAT. Tout en consultant la liste des événements, insérez la clé USB dans le port USB du Micromate comme indiqué ci‐dessous. Le Micromate détectera automatiquement la présence de la clé et affichera l'icône de sauvegarde Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 48 Icône de sauvegarde disponible Clé USB inséré Sélectionnez les événements à copier sur la clé et appuyez sur l'icône. Un message vous demandant quels sont les événements à copier s'affichera. Les trois options de copie d'événements sont : Copier les événements sélectionnés, Copier tous les événements et journaux ou Copier l'événement actuel. Une fois que le Micromate a commencé à copier les événements, la touche ou l'icône Annuler peut être utilisée pour interrompre le processus. Copier les événements sélectionnés Sélectionner Copier les événements sélectionnés copiera uniquement les événements sélectionnés. Ce sont les événements affichés en rouge. Voir les détails ci‐dessus pour sélectionner les événements. Un message de confirmation de la sélection s'affichera. Appuyer sur ou toucher Valider à l'écran lancera la copie des événements. Une fenêtre d'état apparaîtra, affichant la progression de chaque événement dans la barre de progression et l'avancement général dans la barre de progression inférieure. Lorsque tous les événements ont été copiés, appuyez sur Valider pour confirmer et effacer la fenêtre. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 49 Confirmer Copier sélection Copie terminée Appuyer sur Valider Sélectionner Copier tous les événements et journaux copiera tout ce qui a été stocké sur le Micromate, ainsi que le fichier journal du moniteur. Un message de confirmation de la sélection s'affichera. Appuyer sur ou toucher Valider à l'écran lancera la copie des événements. Une fenêtre d'état apparaîtra, affichant la progression de chaque événement dans la barre de progression et l'avancement général dans la barre de progression inférieure. Lorsque tous les événements ont été copiés, appuyez sur Valider pour confirmer et effacer la fenêtre. Confirmer Copier sélection Copie terminée Appuyer sur Valider Sélectionner Copier événement actuel copiera uniquement l'événement mis en surbrillance par la barre bleue. Un message de confirmation de la sélection s'affichera. Appuyer sur ou toucher Valider à l'écran lancera la copie de l'événement. Une fenêtre d'état apparaîtra, affichant la progression de l'événement dans la barre de progression et l'avancement général dans la barre de progression inférieure. Lorsque l'événement a été copié, appuyez sur Valider pour confirmer et effacer la fenêtre. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 50 Confirmer Copier sélection Copie terminée Appuyer sur Valider c. Imprimer événements Remarque Printing est pris en charge uniquement lorsque le Micromate est configure pour la langue anglaise. Imprimer des rapports a l'aide de logiciel Instantel en utilisant une clé USB pour copier et transférer les évènements ou le Micromate se connecter directement a l'ordinateur. L'icône Imprimer apparaîtra uniquement en haut de la liste des événements quand une imprimante compatible sera allumée et connectée au port USB du Micromate. Le Micromate offre un pilote d'imprimante intégré pour l'imprimante portable tierce Citizen® CMP‐30BTU (réf. Instantel n° 72100101). Cette imprimante permet d'imprimer des rapports papier sur le terrain. Instantel ne prend pas en charge les imprimantes non autorisées. Pour imprimer des événements sur l'imprimante externe : 1) Appuyez sur la flèche Bas ou l'icône Liste des événements pour afficher la liste des événements. 2) Connectez une extrémité du câble d'imprimante fourni à l'imprimante (voir instructions du fabricant). 3) Allumez l'imprimante en appuyant sur son bouton d'alimentation (voir instructions du fabricant). 4) Connectez l'autre extrémité du câble au port USB du Micromate. Imprimante connectée au Micromate Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 51 5) Le Micromate détectera automatiquement la présence de l'imprimante et affichera l'icône d'impression. Si l'imprimante n'est pas reconnue : débranchez le câble, assurez‐vous que l'imprimante soit le bon modèle, vérifiez qu'elle est allumée et rebranchez le câble en vérifiant qu'il soit bien branché à l'imprimante et au Micromate. Liste des événements avec icône d'impression disponible 6) Sélectionnez les événements à imprimer avec les touches de navigation ou l'écran tactile. 7) Appuyez sur l'icône Imprimer en haut de l'écran. 8) Sélectionnez une option d'impression des événements : a. Imprimer les événements sélectionnés b. Imprimer tous les événements c. Imprimer l'événement actuel. Options d'impression Sélectionner Imprimer les événements sélectionnés imprimera uniquement les événements sélectionnés. Ce sont les événements affichés en rouge. Voir les détails ci‐dessus pour sélectionner les événements. Un message de confirmation de la sélection s'affichera. Appuyer sur ou toucher Valider à l'écran lancera l'impression des événements. Une fenêtre d'état apparaîtra, affichant la progression totale de l'impression. Lorsque tous les événements ont été imprimés, appuyez sur Valider pour confirmer et effacer la fenêtre. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 52 Valider pour confirmer et effacer la fenêtre. Confirmer Impression de la État d'impression Impression terminée sélection Sélectionner Imprimer événement actuel imprimera uniquement l'événement mis en surbrillance par la barre bleue. Un message de confirmation de la sélection s'affichera. Appuyer sur ou toucher Valider à l'écran imprimera cet événement. Une fenêtre d'état apparaîtra, affichant la progression de l'impression de l'événement. Lorsque l'événement a été imprimé, appuyez sur Valider pour confirmer et supprimer la fenêtre. Confirmer Impression de la sélection Impression terminée d. Supprimer des fichiers événement L'icône Supprimer apparaît en haut de la liste des événements pour supprimer les Événements sélectionnés, Tous les événements et journaux ou simplement l'Événement actuel. Sélectionnez Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 53 Option Supprimer Sélectionner Supprimer les événements sélectionnés supprimera uniquement les événements sélectionnés. Ce7 sont les événements affichés en rouge. Voir les détails ci‐dessus pour sélectionner les événements. Un message de confirmation de la sélection s'affichera. Appuyer sur ou toucher Valider à l'écran lancera la suppression des événements. Une fenêtre d'état apparaîtra, affichant la progression totale de la suppression. Lorsque tous les événements ont été supprimés, appuyez sur Valider pour confirmer et supprimer la fenêtre. Confirmer Supprimer sélection Suppression terminée Sélectionner Supprimer tous les événements et journaux supprimera tous les événements et journaux stockés sur le Micromate. Un message de confirmation de la sélection s'affichera. Appuyer sur ou toucher Valider à l'écran lancera la suppression des événements. Une fenêtre d'état apparaîtra, affichant la progression totale de la suppression. Lorsque tous les événements ont été supprimés, appuyez sur Valider pour confirmer et supprimer la fenêtre. Confirmer Supprimer sélection Suppression terminée Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 54: Modifier L'heure
Suppression terminée 9.3.4. Modifier l’heure Le raccourci Modifier l’heure vous mènera directement au menu de modification de la date et de l'heure où vous pourrez mettre à jour l'heure, la date et le fuseau horaire. Consultez la section 11.4.5 Configurer l'heure du système et le décalage horaire (UTC) pour en savoir plus. 9.3.5. Auto Call Home Le raccourci Auto Call Home vous mènera directement au menu de configuration Auto Call Home pour sélectionner le type de modem, la vitesse en bauds, le délai d'activation, et activer la fonction Call Home. Consultez la section 11.4.4 Auto Call Home pour en savoir plus. 9.3.6. Modifier Préférences Le raccourci Modifier Préférences vous mènera directement au menu Préférences. Les préférences incluent des éléments comme le moment d'exécution de la vérification du capteur, les unités de mesure à utiliser et le délai d'activation de l'écran de veille. Consultez la section 11.4 Afficher/Modifier les préférences pour en savoir plus. 9.3.7. Maintenance Le raccourci Maintenance vous mènera directement au menu Maintenance. Le menu Maintenance possède une liste de fonctions à utiliser pour voir des informations spécifiques à propos du Micromate. Consultez la section 11.5 Menu Maintenance pour en savoir plus. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 55: Mot De Passe
La vérification du capteur envoie une pulsation ou une série de pulsation aux capteurs connectés et mesure la réponse. Cela permet au Micromate de vérifier que le géophone et le microphone sont connectés et que le géophone est de niveau. Les résultats de la vérification du capteur seront affichés sur l'écran. L'échec de la vérification du capteur doit être traité avant de mettre l'appareil en mode surveillance, sinon des données erronées pourraient être enregistrées. Consultez la section 8.2 Touche Vérification du capteur pour en savoir plus. 9.3.11. Démarrer la surveillance Le raccourci Démarrer surveillance permet de placer le Micromate dans le mode d'enregistrement configuré. Une fois démarré, le Micromate affichera l'heure et la date, le mode d'enregistrement actuel, la durée l'événement et/ou de l'intervalle et le(s) niveau(x) de déclenchement. Une fois qu'un événement ou qu'un intervalle a été enregistré, le pic et la fréquence de la vibration et de la surpression s'afficheront également. Consultez la section 11.1.3 Mode d'enregistrement pour en savoir plus. 9.3.12. Valider Le raccourci Valider acceptera les informations actuelles saisies ou naviguera dans les options disponibles. Consultez la section 8.8 Touches de navigation pour en savoir plus. 9.3.13. Informations du propriétaire Le raccourci Informations propriétaire affichera les données sur le propriétaire téléchargées dans le Micromate via le programme Blastware. Ces informations ne peuvent pas être modifiées sur le Micromate. Consultez le manuel utilisateur de Blastware pour des instructions sur le chargement des détails du propriétaire dans le Micromate. Consultez la section 9.1.6 Informations du Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 56: Informations Instantel
9.3.14. Informations Instantel Le raccourci Informations Instantel affiche l'adresse du site Internet d'Instantel. Pour un accès facile à partir d'un smartphone avec application pour code QR, utilisez le code pour accéder immédiatement au site Instantel.com. Le site Instantel contient également une liste des revendeurs autorisés et des sites d'étalonnage dans le monde. Consultez la section 9.1.7 Informations Instantel pour en savoir plus. 9.3.15. Flèches Les flèches à chaque extrémité de la barre des icônes de raccourci permettent d'ajouter d'autres icônes de raccourcis. Appuyer sur la flèche gauche affichera le groupe de raccourcis suivant sur la gauche du groupe actuel. Appuyer sur la flèche droite affichera le groupe à droite du groupe actuel. Appuyer de manière répétée sur une flèche vous ramènera au groupe d'icônes de raccourci original. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 57: Saisie D'informations
Sélectionner un menu avec la touche Valider ou en le touchant avec votre doigt vous permettra de naviguer parmi les options du menu ou ouvrira une nouvelle fenêtre pour modification. En général, si un élément a plus de cinq options, une nouvelle fenêtre s'ouvrira. La barre de défilement sur la droite permet de se déplacer rapidement dans la liste d'éléments. Toucher la flèche en haut ou en bas de la barre de défilement déplacera la fenêtre d'une ou deux entrées. Toucher au‐dessus ou en dessous du curseur de la barre de défilement déplacera la fenêtre d'une page vers le haut ou le bas. Faire glisser le curseur de la barre de défilement en haut ou en bas modifiera la fenêtre une fois que le curseur sera relâché. Flèche barre de Menu actif défilement Curseur barre de défilement Exemple de fenêtre Lors de la saisie de chiffres, comme la Durée de l'intervalle, une roue s'affichera. Sélectionnez le chiffre à modifier avec les flèches gauche et droite ou utilisez votre doigt pour toucher la valeur souhaitée. La valeur actuelle peut être modifiée en utilisant les flèches Haut et Bas ou en balayant la roue vers le haut ou le bas avec votre doigt. REMARQUE : balayer l'écran sur une partie vide fera également défiler la roue. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 58 Déplacer le curseur à la fin texte de la chaîne de texte Déplace le curseur d'un Déplacer le curseur d'un caractère vers la gauche caractère vers la droite Touche Majuscule Clavier QWERTY Micromate Touche Retour arrière Exemple de chaîne de texte Chaque caractère sélectionné s'affichera dans une fenêtre de texte en haut de l'écran. Une fois toutes les informations saisies, appuyez sur l'icône Enregistrer ou la touche Entrée sur l'écran pour les enregistrer. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 59: Arborescence Des Menus
RBORESCENCE DES MENUS L'arborescence des menus a été divisée en cinq menus de configuration séparés pour regrouper les informations et les fonctions associées. Pour accéder à ces cinq menus de configuration, appuyez sur la touche ou l'icône Configuration sur le Micromate. Les cinq menus sont : 1) Voir/Modifier la configuration actuelle 2) Sélection du fichier de configuration 3) Choix de l'opérateur 4) Afficher/Modifier les préférences 5) Menu Maintenance Chacun de ces menus peut avoir jusqu'à quatre nouvelles fenêtres associées à l'élément. 11.1. Voir/Modifier la configuration actuelle Le menu Voir/Modifier la configuration actuelle vous permet de configurer le Micromate pour surveiller et enregistrer des données depuis un géophone et/ou un microphone selon différents modes d'enregistrement et à différentes fréquences d'échantillonnage. Le Micromate peut être configuré pour se déclencher à un certain niveau avant d'enregistrer des données ou les enregistrer dès qu'il entre en mode surveillance. Les données peuvent être enregistrées dans deux formats : forme d'onde et histogramme. Les enregistrements peuvent varier en longueur et inclure l'Emplacement, le Client, la Société, les Remarques générales, le Numéro de tâche, la Distance à l'échelle et la Position GPS. Le Micromate peut aussi contrôler deux sorties ou surveiller une entrée. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 60: Capteurs Actifs
Menu Afficher/Modifier la configuration actuelle en surbrillance Options disponibles sous Configuration actuelle 11.1.1. Capteurs actifs Ce menu vous permet de sélectionner les capteurs actifs lorsque le Micromate est en mode surveillance et enregistre les données. Les options sont Géophone et Microphone, Géophone uniquement ou Microphone uniquement. Par défaut (paramètres d'usine), le géophone et le microphone sont actifs. 11.1.2. Type de microphone Ce menu vous permet de sélectionner le type de microphone que vous utiliserez. Le microphone linéaire (réf. n° 721A0201) enregistre la surpression aérienne tandis que le microphone de niveau sonore (réf. n° 721A2301) permet d'enregistrer la puissance acoustique pondérée A ou C avec une réponse rapide ou lente. Le microphone linéaire est généralement utilisé pour surveiller les activités de construction et les explosions où la surpression aérienne pose problème. Le microphone de niveau sonore est typiquement utilisé pour enregistrer les niveaux sonores qui peuvent gêner les populations. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 61: Mode D'enregistrement
11.1.3. Mode d'enregistrement Le mode d'enregistrement détermine la façon dont le Micromate enregistre les données des événements. Le Micromate propose quatre modes d'enregistrement : forme d'onde, forme d'onde manuelle, histogramme et Histogram Combo. Lorsque le Micromate est en mode surveillance, il affiche le mode d'enregistrement en cours ainsi que la durée ou la longueur de l'intervalle et les niveaux de déclenchement associés. Dès qu'un événement ou intervalle est terminé, le pic de vibration et la surpression, ainsi que les fréquences de passage à zéro s'afficheront. Ces modes d'enregistrement sont décrits en détail ci‐dessous. Mode forme d'onde : Le Micromate surveillera en continu les signaux reçus depuis le(s) capteur(s) du géophone et/ou du microphone. Dès que ces signaux dépasseront le niveau de déclenchement configuré, le Micromate commencera à enregistrer les données. Les données continueront à être sauvegardées jusqu'à ce que la durée définie en secondes d'enregistrement ait été atteinte. L'événement sera fermé et le pic de vibration et de surpression ainsi que la fréquence de passage à zéro apparaîtront sur l'écran tandis que le Micromate repassera en mode surveillance. Le Micromate surveillera les signaux entrants jusqu'à ce que le niveau de déclenchement soit à nouveau dépassé pour recommencer le processus. Exemple d'affichage de la surveillance Forme d'onde Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 62 Le mode forme d'onde sert à enregistrer les signaux de vibrations et de surpression avec suffisamment de détails pour reproduire les formes d'onde. Les données peuvent être transférées vers le programme Blastware pour traitement ultérieur afin de produire des accélérations, déplacements ou des composants à fréquence individuelle. Exemple d'événement Forme d'onde Blastware Mode Forme d'onde manuelle : Le Micromate enregistrera les données forme d'onde comme ci‐ dessus. Cependant, au lieu de se déclencher selon un niveau de signal entrant, l'appareil attendra que la touche « √ » (Valider) soit pressée pour commencer l'enregistrement des données. Le Micromate continuera à enregistrer des données jusqu'à ce que la touche « √ » soit pressée à nouveau pour arrêter l'enregistrement. Ce mode peut être utilisé pour enregistrer des données d'événement lorsque le déclenchement automatique par niveau est peu pratique voire impossible. Il peut aussi être utilisé pour enregistrer les niveaux de vibration et de surpression en arrière‐plan pendant une période plus longue. Comme pour l'enregistrement Forme d'onde, les résultats des pics de vibration et de surpression s'afficheront une fois l'événement terminé. La durée maximale d'un événement enregistré en Forme d'onde manuelle est d'une heure. Exemple d'affichage d'une surveillance Forme d'onde manuelle Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 63 Mode d'enregistrement Histogramme : Le Micromate échantillonnera les signaux entrants pour la durée d'intervalle prédéfinie et enregistrera le plus haut niveau et la fréquence de passage à zéro trouvée associée de chaque canal sur toute la durée de l'intervalle. Supposons que le Micromate échantillonnait chaque canal à 1 024 échantillons/seconde et que la longueur d'intervalle était de deux secondes, l'histogramme conserverait le plus grand des 2 048 échantillons de chaque canal comme pic pour chaque intervalle. À la fin de chaque intervalle, les pics de vibration et de surpression et les fréquences de passage à zéro associées sont enregistrés dans le fichier et affichés à l'écran. Cela continuera jusqu'à ce que le Micromate quitte le mode surveillance. Exemple d'affichage de la surveillance Histogramme Ce mode d'enregistrement est utilisé pour les longues périodes d'enregistrement comme le battage où les détails d'un événement forme d'onde ne sont pas nécessaires. Le Micromate enregistrera également l'amplitude, l'accélération et le déplacement maximal de chaque canal pour toute la durée d'enregistrement d'un événement Histogramme. Si imprimées ou consultées dans Blastware, ces données d'événement sont représentées par un graphique où chaque barre représente un intervalle. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 64 Exemple d'événement Histogramme Blastware Mode Histogram‐Combo : Ce mode d'enregistrement combine les surveillances Histogramme et Forme d'onde simultanément. En surveillance Histogramme, si l'un des signaux entrants dépasse le niveau de déclenchement configuré, le Micromate enregistrera tous les échantillons de données pour le temps d'enregistrement prédéfini afin de reproduire un graphique en forme d'onde de l'événement. L'histogramme sera toujours exécuté et enregistrera les données d'intervalle. Comme pour le mode Histogramme, une fois que chaque intervalle est terminé, les pics de vibration et de surpression sont enregistrés dans le fichier et affichés à l'écran. Exemple d'affichage Histogram‐Combo Forme Exemple d'affichage pour un enregistrement en d'onde Surveillance mode surveillance Histogram‐Combo L'heure de début de l'événement forme d'onde indiquera s'il a été enregistré pendant que l'histogramme était également en cours d'enregistrement. Cette heure peut également servir à localiser l'intervalle de l'histogramme pendant lequel la forme d'onde a été enregistrée. Dans l'exemple ci‐dessous, si le niveau de déclenchement était Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 65 Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 66 Événement Histogramme Événement forme d'onde Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 67: Durée D'intervalle
11.1.4. Durée d'intervalle La longueur d'intervalle est la durée pendant laquelle le Micromate échantillonnera les signaux entrants avant d'enregistrer le plus haut niveau et la fréquence de passage à zéro associée trouvée pour chaque canal. La longueur d'intervalle peut être définie de deux à 30 secondes par incrément d'une seconde et de 30 secondes à 30 minutes par incréments de 30 secondes. Plus la longueur sera courte et plus les données seront enregistrées. Cela n'affecte pas l'enregistrement en forme d'onde. Exemple de longueur d'intervalle 11.1.5. Durée de l'enregistrement Sélectionner ce menu affichera une nouvelle fenêtre et permettra de configurer le mode Arrêt enregistrement, la durée de Pré‐déclenchement et d'Arrêt automatique Après. Ces valeurs sont utilisées lors de l'enregistrement de données d'événement forme d'onde. Cela n'affecte pas l'enregistrement histogramme. Exemple de configuration de durée d'enregistrement Mode Arrêt enregistrement : permet de sélectionner l'enregistrement Fixe ou Auto. Fixe créera des événements forme d'onde de la même longueur, comme défini par la Durée d'enregistrement (1 seconde dans l'exemple ci‐dessus). Enregistrement auto créera des événements de durée variable en fonction de l'amplitude de l'activité en provenance des capteurs du géophone et du microphone. Dans ce mode, le Micromate arrêtera l'enregistrement des données une fois l'activité des capteurs du géophone et du microphone repassée sous le niveau de déclenchement pendant le Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 68 Durée d'enregistrement : Une nouvelle fenêtre s'affichera pour configurer la durée de chaque événement forme d'onde souhaitée. La règle d'usage pour la surveillance des explosions est de configurer la durée d'enregistrement selon la formule suivante : durée de l'explosion plus une seconde tous les 300 mètres (1 000 pieds) de distance entre le Micromate et l'explosion, le tout arrondi à la seconde supérieure. Si une explosion dure 0,5 secondes et que le Micromate est à 600 mètres de cette dernière, le temps d'enregistrement devrait être de 3 secondes (0,5 secondes + 2 secondes = 2,5 arrondi à 3 secondes). La durée d'enregistrement peut être configurée entre 1 et 90 secondes. Configurer la durée d'enregistrement Pré‐déclenchement : Permet de configurer la quantité de données enregistrées avant le dépassement du niveau de déclenchement. Ce tampon est constamment écrasé jusqu'à ce que le niveau de déclenchement soit dépassé. Le pré‐déclenchement peut être de 0,25, 0,5, 0,75 ou 1 seconde. Arrêt automatique après : Une nouvelle fenêtre apparaîtra pour configurer la durée pendant laquelle une activité doit rester sous le niveau de déclenchement (la période de calme) avant que le Micromate n'arrête l'enregistrement des données. Ceci n'est possible que lorsque le mode Enregistrement auto est sélectionné. Le Micromate quittera également le mode surveillance si la batterie est déchargée ou si sa mémoire est pleine. La durée peut être de 1 à 10 secondes. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 69: Taux D'échantillonnage
Configuration de la durée de la période de calme 11.1.6. Taux d'échantillonnage Il s'agit du nombre d'échantillons que le Micromate lira chaque seconde à partir du convertisseur analogique/numérique (A/D) en mode surveillance. Plus ce taux sera élevé et plus la résolution sera bonne lors de la reproduction de l'onde. Cependant, si le taux augmente, la taille du fichier événement augmente aussi. Les taux d'échantillonnage disponibles sont 1 024, 2 048 et 4 096 échantillons/seconde. Le taux d'échantillonnage recommandé est 4 fois plus grand que la plus haute fréquence à enregistrer. Le géophone ISEE (2 à 250 Hz) devrait être échantillonné à 1 024 échantillons/seconde contre 2 048 échantillons/seconde pour le géophone DIN (1 à 315 Hz). 11.1.7. Niveau de déclenchement Une nouvelle fenêtre s'affichera pour configurer les capteurs du géophone et/ou microphone comme source de déclenchement. Le niveau de déclenchement devrait être assez élevé pour éviter le déclenchement par des sources indésirables et assez bas pour être sûr que vous capturez l'activité souhaitée. Les paramètres par défaut : déclenchement du géophone activé avec un niveau de 12,7 mm/s (0,5 po/s) et déclenchement du microphone désactivé. Exemple de source de déclenchement et niveau de déclenchement Déclenchement géophone : peut être Activé ou Désactivé. Si Activé, le Micromate surveillera le niveau du capteur du géophone et commencera à enregistrer des données si le niveau de signal entrant dépasse le niveau de déclenchement configuré. Dans l'exemple ci‐dessus, le signal du géophone doit dépasser 12,7 mm/s pour que le Micromate enregistre des données. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 70 Niveau de déclenchement du géophone : Le niveau de déclenchement affichera une nouvelle fenêtre pour configurer le niveau d'amplitude qui, si dépassé, entraînera l'enregistrement des données par le Micromate. Le niveau de déclenchement du géophone peut être défini entre 0,127 et 254 mm/s ou 0,005 à 10 po/s. Niveau de déclenchement du géophone à 12,7 mm/s Déclenchement du microphone : peut être Activé ou Désactivé. Si Activé, le Micromate surveillera le niveau du capteur du microphone et commencera à enregistrer des données s'il dépasse le niveau de déclenchement configuré. Dans l'exemple ci‐dessus, le déclenchement du microphone est désactivé et ne sera pas utilisé pour commencer à enregistrer des données. Niveau de déclenchement du microphone : Le niveau de déclenchement affichera une nouvelle fenêtre pour configurer le niveau d'amplitude qui, si dépassé, entraînera l'enregistrement des données par le Micromate. Avec le microphone linéaire, le niveau de déclenchement du microphone peut être de 100 à 148 décibels (dB), de 2 à 500 Pascals (Pa) ou de 0,00029 à 0,0725 livre par pouce carré (PSI). Déclenchement du microphone à 45 Pascals Avec le microphone de niveau sonore optionnel, le niveau de déclenchement du microphone va de 33 à 140 décibels (dB). Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 71 Déclenchement du microphone de niveau sonore à 50 décibels Si vous utilisez un microphone de niveau sonore, les options suivantes sont disponibles à la page Niveau de déclenchement :  Temps de réponse  Pondération de fréquence  LN1  LN2 Options de niveau de déclenchement du microphone de niveau sonore Temps de réponse : Pour les microphones de niveau sonore, choisissez entre un temps de réponse Rapide ou Lent. Rapide vous donne un temps moyen pondéré de 125 ms, idéal pour capturer les sons et les pics de son rapides. Lent vous donne un temps moyen pondéré d'une seconde, idéal pour les niveaux sonores constants ou pour faire une moyenne de niveaux qui changent rapidement. Temps de réponse du microphone de niveau sonore sur Rapide Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 72 Pondération de fréquence : Pour les microphones de niveau sonore, choisissez entre pondération A et C. Pondération de fréquence microphone niveau sonore sur A Les pondérateurs de fréquence sont des filtres électroniques qui ajustent la façon dont le microphone de niveau sonore mesure le bruit. Le microphone de niveau sonore Micromate vous permet de choisir entre les pondérations A et C. Les deux pondérations couvrent une plage complète de fréquences entre 20 Hz et 20 kHz. La pondération A est proche de la sensibilité aux fréquences de l'oreille humaine. La pondération C est couramment utilisée pour les mesures de niveau plus élevé et les pics de pression acoustique. Le graphique suivant illustre les pondérations A et C sur la plage de fréquence 20‐20 000 Hz. Pondérations de fréquences A et C entre 20 et 20 000 Hz LN1 et LN2 : Le microphone de niveau sonore permet de configurer les niveaux de bruit statistique, ou niveaux de dépassement, exprimées en pourcentages. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 73: Emplacement
Les niveaux de bruit statistique sont des paramètres utiles lors de l'échantillonnage de bruits variables, pour afficher les échantillons dépassant des niveaux spécifiques. Le microphone de niveau sonore Micromate permet à l'utilisateur de configurer deux niveaux de bruit statistique, LN1 et LN2. LN1 et LN2 sont des pourcentages. Si LN1 est défini sur 10 %, une ligne sera dessinée sur le graphique de résultats à un niveau où 10 % des échantillons dépassent la valeur de la ligne. La valeur de LN1 doit être inférieure à celle de LN2 et située entre 1 et 98 %. Microphone de niveau sonore LN1 Seuil du microphone de niveau sonore LN1 défini sur 10 % Le pourcentage de LN2 doit être supérieur à celui de LN1 et compris entre 2 et 99 %. Par exemple, si LN2 est défini sur 90 %, une ligne sera tracée sur le graphique des résultats à un niveau où 90 % des échantillons dépassent la valeur de la ligne. Seuil de microphone de niveau sonore LN2 défini sur 90 % 11.1.8. Emplacement Une nouvelle fenêtre s'affichera avec un clavier QWERTY complet permettant de saisir jusqu'à 40 caractères alphanumérique pour nommer l'emplacement du Micromate. Appuyez sur la touche Maj. ( ) pour passer en majuscules/minuscules. L'emplacement peut être une adresse spécifique ou un lieu plus général comme une ville. Une fois les informations d'emplacement saisies, appuyez sur la touche Entrée du clavier pour les enregistrer. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 74: Client
Exemple d'emplacement 11.1.9. Client Une nouvelle fenêtre s'affichera avec un clavier QWERTY complet permettant de saisir jusqu'à 40 caractères alphanumériques pour le nom du client. Appuyez sur la touche Maj. ( ) pour passer en majuscules/minuscules. Le nom du client peut être une entreprise spécifique comme ABC Construction ou un nom général comme Downtown Stadium. Une fois les informations saisies, appuyez sur la touche Entrée du clavier pour les enregistrer. Nom de client spécifique 11.1.10. Entreprise Une nouvelle fenêtre s'affichera avec un clavier QWERTY complet permettant de saisir jusqu'à 40 caractères alphanumériques pour le nom de l'entreprise. Appuyez sur la touche Maj. ( ) pour passer en majuscules/minuscules. Le nom de l'entreprise peut être la vôtre ou celle pour laquelle vous travaillez. Une fois les informations saisies, appuyez sur la touche Entrée du clavier pour les enregistrer. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 75: Remarques Générales
Nom d'entreprise spécifique 11.1.11. Remarques générales Une nouvelle fenêtre s'affichera avec un clavier QWERTY complet permettant de saisir jusqu'à 40 caractères alphanumériques. Les Remarques peuvent concerner tout ce qui se rapporte à votre programme de surveillance. Appuyez sur la touche Maj. ( ) pour passer en majuscules/minuscules. L'exemple ci‐dessous rapporte les conditions météo. Une fois les informations saisies, appuyez sur la touche Entrée du clavier pour les enregistrer. Conditions météorologiques saisies 11.1.12. Numéro de tâche Une nouvelle fenêtre s'affichera pour activer/désactiver le numéro de tâche. Si activé, le numéro de tâche fera partie du rapport d'événement. Le numéro de tâche doit être compris entre 1 et 9999. Le numéro de tâche peut vous aider à garder une trace des événements stockés dans le Micromate ou dans le Gestionnaire des événements de Blastware. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 76: Programmateur
11.1.13. Programmateur Il activera/désactivera le programme de surveillance téléchargé depuis Blastware. Le programme de surveillance ne peut pas être modifié sur le Micromate. Le programmateur peut être configuré par intervalles de 30 minutes pour démarrer/arrêter la surveillance, changer de fichier de configuration d'enregistrement, effectuer des auto‐vérifications sur l'appareil, ou exécuter Auto Call Home et des configurations prédéfinies. Par exemple, il peut être configuré pour enregistrer des données en forme d'onde de 8h à 18h, exécuter la fonction Call Home pour envoyer les données de l'événement à 18h30 puis enregistrer des donnes histogramme de 19h à 8h. Le programmateur possède une fonction jour ou semaine qui peut être répétée. Si la récurrence est sélectionnée, le programmateur fonctionnera jusqu'à l'interruption de la session de surveillance. Par exemple, si le Micromate est en mode surveillance avec le programmateur activé et que l'heure de début de la surveillance est postérieure, le message Programmateur en cours d'exécution s'affichera. Une fois que l'heure du début de la surveillance a été atteinte, le mode de surveillance programmé s'affichera. La description complète se trouve dans le manuel de Blastware. Programmateur en attente de démarrage de Surveillance en mode Forme d'onde surveillance 11.1.14. Distance mise à l'échelle Une nouvelle fenêtre s'affichera pour activer/désactiver la distance mise à l'échelle, saisir la Distance depuis l'explosion et le Poids de la charge. Si la Distance mise à l'échelle est activée, elle fera partie du rapport d'événement. Si un GPS a été utilisé pour saisir les coordonnées des emplacements de la source et du capteur, la Distance depuis l'explosion sera automatiquement calculée à partir de celles‐ci. Si une valeur a été manuellement modifiée, les coordonnées GPS Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 77: Position Gps
Une fois cette information saisie, la Distance à l'échelle sera calculée. La mise à l'échelle permet de comparer plus facilement des explosions de tailles différentes. Elle est calculée en divisant la Distance de l'explosion par la racine carrée du Poids de la charge. Écran de résumé Distance mise à l'échelle 11.1.15. Position GPS Une nouvelle fenêtre s'affichera avec les informations actuellement enregistrées. Les coordonnées GPS, souvent appelées points de cheminement, peuvent être mises à jour en connectant un GPS compatible au Micromate et en téléchargeant les informations ou en saisissant manuellement de nouveaux points dans le Micromate. Un GPS peut être utilisé pour localiser votre latitude et longitude exacte grâce aux satellites en orbite. Une fois les points saisis dans le Micromate, la distance les séparant sera calculée. Écran de résumé GPS Lorsque le GPS est connecté au port USB du Micromate, le Micromate reconnaîtra automatiquement l'appareil et l'icône GPS apparaîtra en haut de l'écran. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 78 Avertissement : si l'option Connexion PC est involontairement sélectionnée, le GPS redémarrera une fois déconnecté et la configuration NMEA sera à refaire. g. Sur le GPS, sélectionnez l'option Menu puis Itinéraires. Une liste des Itinéraires existants apparaîtra. h. Sélectionnez à nouveau Menu et les Options apparaîtront i. Sélectionnez Ajouter itinéraire et faites défiler vers le bas jusqu'à Ajouter point. j. Sélectionnez l'option Point dans ce menu. k. Sélectionnez le premier des deux points précédemment créés. l. Répétez ce processus pour le second point. m. Sélectionnez Menu puis Enregistrer. n. Une fois enregistré, le GPS affichera les informations sur l'itinéraire dont la distance entre les points, le nombre de points et son profil vertical. o. Pour rendre cet itinéraire actif, allez à Menu > Go. Si un autre itinéraire était actif, il vous sera demandé de confirmer sa suppression et son remplacement par le nouvel itinéraire. p. Sélectionnez Oui. La carte apparaît à l'écran et le GPS est prêt à envoyer l'emplacement du premier point sur l'itinéraire. q. Sur le Micromate, appuyez sur LIRE pour l'Emplacement de la source. Cela implique que le premier point enregistré était l'emplacement de la source. r. Vérifiez sur l'écran du Micromate que le point a été correctement téléchargé. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 79 Sur le GPS, sélectionnez Menu et Suivant. Le GPS est prêt à envoyer le point suivant de l'itinéraire. t. Sur le Micromate, appuyez sur LIRE pour l'Emplacement du capteur. Cela implique que le deuxième point enregistré était l'emplacement du capteur. u. Vérifiez sur l'écran du Micromate que le point a été correctement téléchargé. Le Micromate calculera automatiquement la distance entre ces deux points et mettra l'affichage des données à jour. Cette distance sera également utilisée pour le calcul de la distance mise à l'échelle. Consultez la section 13.4 GPS (Système de Positionnement Global) pour en savoir plus. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 80: E/S Auxiliaire (En Option)
Si vous n'avez pas de GPS compatible et que vous voulez utiliser la fonction Emplacement GPS, le Micromate a été conçu pour permettre la saisie manuelle de points. Sélectionnez les coordonnées à modifier en touchant la valeur à l'écran ou en utilisant les touches de navigation et en appuyant sur la touche Valider. Latitude source sélectionnée Une nouvelle fenêtre s'affichera pour la saisie manuelle de la latitude et/ou de la longitude. Balayez avec votre doigt ou utilisez le clavier pour modifier chaque chiffre. Une fois la bonne valeur saisie, appuyez sur l'icône Enregistrer. Exemple de latitude Exemple de longitude Répétez ces étapes pour les emplacements de la source et du capteur. Pour éviter un mauvais calcul de la distance et si une seule des coordonnées est utilisée, pensez à appuyer sur EFFACER pour la coordonnée inutilisée. 11.1.16. E/S Auxiliaire (en option) L'E/S Auxiliaire (réf. n° 721A0101) est une option installée en usine Si l'option n'est pas achetée, le menu E/S Auxiliaire sera grisé et non accessible. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 81 E/S Auxiliaire désactivée E/S Auxiliaire configurée sur E/S Auxiliaire configurée sur déclenchement externe alarme à distance b. E/S Auxiliaire Désactivée Si l'E/S Auxiliaire est désactivée, le Micromate ne surveillera pas les signaux entrants et ne pilotera pas les signaux sortants. c. Déclenchement externe Si l'E/S Auxiliaire a été configurée pour un déclenchement externe, le Micromate surveillera les signaux entrants de changement de niveau depuis le Câble de déclenchement externe (réf. n° 721A1401). Ce déclenchement externe ne fonctionnera que si le Micromate est en mode de surveillance forme d'onde. En cas de changement de niveau de signal sur le déclenchement externe, le Micromate s'activera et commencera à enregistrer des données. L'enregistrement des données aura lieu sur une période d'échantillonnage du changement de niveau sur l'entrée Déclenchement externe. Ce mode peut être utilisé pour déclencher le Micromate pour un événement spécifique ou pour synchroniser jusqu'à six Micromate. Par exemple, lorsqu'un opérateur voit qu'un train a atteint un point spécifique, il peut activer le déclenchement externe avec un interrupteur pour ordonner à l'appareil de commencer à enregistrer des données. Autre exemple : un Micromate peut être installé à chaque étage d'un immeuble de quatre étages, tous étant reliés par un câble de déclenchement externe. Le premier appareil à se déclencher provoquerait le déclenchement de l'enregistrement de tous les autres, pour mesurer le transfert de vibrations dans le bâtiment (du premier au quatrième étage dans ce cas). Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 82 Câble de déclenchement externe Câble connecté au Micromate Consultez l'annexe 19.3 Câble de déclenchement externe pour en savoir plus. d. Alarme à distance Lorsque l'E/S Auxiliaire a été configurée sur Alarme à distance, le Micromate pilotera deux contacts de sortie différents. Ces deux sorties sont appelées Alerte et Alarme. La sortie Alerte est activée lorsque le Micromate dépasse le niveau de déclenchement prédéfini et la sortie Alarme est activée quand le Micromate dépasse le niveau d'alarme prédéfini. Ces contacts peuvent être utilisés pour intégrer différents types d'alarmes au Micromate. Les types d'alarmes communs sont le clignotement, le stroboscope, les sons et autres. Les alarmes déclenchent des avertissements sonores ou visuels lorsque les niveaux d'alarme et/ou de déclenchement prédéfinis ont été atteints ou dépassés. Par exemple, dans le battage, il est courant d'utiliser des alarmes indiquant que les limites de vibration sont sur le point d'être dépassée, pour une intervention empêchant de dépasser les limites légales de vibration. De nombreuses alarmes peuvent être connectées à la même alarme à distance tant qu'une intensité maximale de 2 ampères n'est pas dépassée. Par exemple, les alarmes sonores et visuelles peuvent être connectées en même temps. Plusieurs alarmes visuelles peuvent aussi être connectées en même temps, à des emplacements différents. Instantel ne fournit pas d'avertisseurs sonores et lumineux tiers. Cependant vous pouvez les trouver dans les magasins d'électronique. Le contrôleur d'alarme à distance Instantel (721A0901) propose une interface pratique et isolée supportant des charges allant jusqu'à 24 volts et 2 ampères sur chacune des sorties Alerte et Alarme. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 83 Alarme à distance Terminaux d'alarme à distance Alarme à distance et bornes Alerte externe en option (2 A, 24 VCC max.) Batterie de 12V Alarme à distance connectée à la borne Auxiliaire du Micromate Alarme externe (2 A, 24 VCC max.) Consultez l'annexe 19.2 Alarme à distance Caractéristiques pour en savoir plus. Exemple d'E/S Auxiliaire configurée pour une alarme à distance La configuration des Niveaux d'alarme se fait de la même façon que celle du niveau de déclenchement. Sélectionnez le menu Alarme activée pour afficher une nouvelle fenêtre permettant de sélectionner le géophone et/ou le microphone comme source de déclenchement d'alarme et de configurer le niveau de déclenchement de l'alarme. Exemple de source d'alarme et de niveau d'alarme Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 84: Enregistrer Un Fichier De Configuration
Les sorties Alerte et Alarme sont définies indépendamment et configurées pour se désactiver automatiquement une fois le temps défini expiré, ou manuellement en appuyant sur la touche « √ ». Le temps de maintien peut être configuré sur 2, 5, 15, 30, 60, 180, 300 secondes ou suppression manuelle. L'exemple ci‐dessous affiche le temps d'alerte défini sur 30 secondes et l'alarme définie sur suppression manuelle. L'alerte sera automatiquement annulée après 30 secondes, mais l'alarme ne le sera que si la touche Valider est pressée. REMARQUE : Si le Micromate a été configuré pour interrompre la surveillance et exécuter la fonction Auto Call Home, les sorties Alerte et Alarme seront désactivées dès que le Micromate quitte le mode surveillance. Exemple de configuration Alarme à distance 11.1.17. Enregistrer un Fichier de configuration Une fois que les options de configuration ont été définies selon vos préférences, appuyez sur l'icône Enregistrer pour les sauvegarder. Ces modifications seront enregistrées dans le fichier de configuration actuel ou comme un nouveau fichier. Le Micromate peut conserver jusqu'à 25 fichiers de configuration différents pour faciliter et accélérer sa configuration. a. Enregistrer dans le fichier actuel Sélectionnez Enregistrer dans le fichier actuel si l'ancien fichier de configuration n'est plus nécessaire pour de futures surveillances. Cette option écrasera le fichier existant en le remplaçant pas le nouveau fichier de configuration. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 85: Sélection Du Fichier De Configuration
Enregistrer dans un nouveau Nom du fichier de configuration Enregistrer fichier de fichier actuel configuration Saisir nouveau nom de fichier de configuration Enregistrer avec un nouveau nom de fichier Le nom de fichier peut contenir jusqu'à 20 caractères uniquement alphanumériques ainsi que des tirets (‐) et des tirets bas (_). Le nom de fichier peut décrire le type de surveillance effectuée ou l'emplacement du moniteur. Saisissez le nom de fichier désiré et appuyez sur l'icône Enregistrer ou la touche Entrée. 11.2. Sélection du fichier de configuration Le Micromate peut stocker jusqu'à 25 fichiers de configuration différents. Cela permet de le configurer rapidement pour différentes tâches. Cela peut aussi éviter d'avoir à ressaisir des informations lorsque l'appareil est déployé sur un emplacement précédemment surveillé. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 86: Sélection Du Fichier De Configuration Actuel
Choix du fichier de configuration Liste actuelle des fichiers de configuration Dans la liste des fichiers de configuration, l'astérisque (*) indique le fichier qui sera utilisé lorsque le Micromate sera en mode surveillance. 11.2.1. Sélection du fichier de configuration actuel Pour choisir un fichier différent, utilisez les flèches pour le sélectionner et appuyez sur la touche Valider ou tapotez deux fois sur le fichier souhaité. Vous pourrez alors le définir comme fichier actuel ou le renommer. Sélectionnez‐le comme fichier actuel et l'astérisque se déplacera à côte de son nom. Définir le Fichier de configuration comme Astérisque déplacé vers nouveau nom de fichier actuel fichier 11.2.2. Renommer un fichier de configuration Pour renommer un fichier, sélectionnez‐le et appuyez sur la touche Valider ou tapotez deux fois sur le fichier souhaité. Sélectionner Renommer affichera le clavier avec le nom existant. Modifiez le nom du fichier au besoin et appuyez sur la touche Entrée ou l'icône Enregistrer. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 87: Supprimer Un Fichier De Configuration
Fichier de configuration actuel Ancien fichier de configuration remplacé 11.2.3. Supprimer un fichier de configuration Si l'un des fichiers de configuration n'est plus requis, il peut être supprimé du Micromate. Sélectionnez l'entrée à supprimer avec le clavier ou touchez l'écran et appuyez sur Supprimer. Un message de confirmation de la suppression apparaîtra. Appuyez sur Valider à l'écran ou le clavier pour terminer l'opération. Supprimer fichier de configuration Fichier de configuration supprimé Les fichiers de configuration peuvent aussi être supprimés ou créés et téléchargés depuis Blastware. Veuillez consulter le manuel de l'utilisateur de Blastware (réf. n° 714U0301) pour en savoir plus. w 11.3. Choix de l'opérateur Le Micromate peut stocker jusqu'à 25 noms d'opérateurs différents. Cela permet de configurer le Micromate pour chaque personne responsable de la surveillance des événements. En cas de questions suite à l'enregistrement d'un événement, l'opérateur responsable du Micromate peut être consulté. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 88: Définir L'opérateur Actuel
Menu Choix de l'opérateur Liste ou Noms des opérateurs Dans la liste des noms d'opérateurs, l'astérisque (*) indique le nom actuel qui sera inclus avec les événements enregistrés quand le Micromate sera en mode surveillance. 11.3.1. Définir l'opérateur actuel Pour sélectionner un nom différent, sélectionnez‐le et appuyez sur la touche Valider ou tapotez deux fois sur le fichier souhaité. Vous pourrez alors le définir comme nom actuel ou le renommer. Sélectionnez‐le comme fichier actuel et l'astérisque se déplacera à côte de son nom. Liste de noms actuelle Astérisques Déplacé de Evgeny à Mustapha 11.3.2. Renommer l'opérateur Pour renommer un opérateur, sélectionnez‐le et appuyez sur la touche Valider ou tapotez deux fois sur le nom souhaité. Sélectionner Renommer affichera le clavier avec le nom existant. Modifiez le nom au besoin et appuyez sur la touche Entrée ou l'icône Enregistrer. Sélectionner Renommer Clavier avec nom actuel Saisir et enregistrer le opérateur nouveau nom Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 89: Ajouter Un Nouveau Nom D'opérateur
11.3.4. Supprimer le Nom de l'opérateur Si l'un des opérateurs n'est plus requis, il peut être supprimé du Micromate. Sélectionnez l'entrée à supprimer avec le clavier ou touchez l'écran et appuyez sur l'icône Corbeille. Un message de confirmation de la suppression apparaîtra. Appuyez sur Valider à l'écran ou le clavier pour terminer l'opération. Choix du nom à supprimer Nom supprimé de la liste Les noms des opérateurs peuvent aussi être supprimés ou créés et téléchargés depuis Blastware. Veuillez consulter le manuel de l'utilisateur de Blastware (réf. n° 714U0301) pour en savoir plus. 11.4. Afficher/Modifier les préférences Le menu Afficher/Modifier les préférences vous permet de personnaliser le Micromate selon votre méthode préférée d'enregistrement des données. Ce menu de préférences vous permet de configurer des options comme : 1) L'activation de la vérification du capteur et sa fréquence 2) Les unités de mesure utilisées pour l'affichage des résultats 3) L'activation et le mode d'utilisation de la fonction Auto Call Home 4) Saisir et définir un mot de passe pour protéger l'accès non autorisé à l'appareil 5) La façon dont l'affichage et les touches agiront 6) Configurer l'heure et la date sur l'appareil Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 90: Vérification Du Capteur
7) Réinitialiser l'appareil dans ses paramètres d'usine 8) Voir les informations propriétaire 9) Voir les informations Instantel. Sélectionnez le menu Afficher/Modifier les préférences Menu Préférences complet 11.4.1. Vérification du capteur La Vérification du capteur permet d'activer la vérification du capteur et sa fréquence. Ces options sont désactivées avant ou après l'événement. a. Vérification du capteur désactivée Si la vérification du capteur est désactivée, le Micromate n'effectuera pas de test sur le géophone ou le microphone et le rapport d'événements indiquera que la vérification du capteur a été désactivée. Vérification du capteur Rapport d'événement signalant la désactivation de la désactivée vérification du capteur Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 91 événement Cette configuration permet au Micromate d'enregistrer des données d'événements sans temps morts entre eux. Cela signifie que si un événement doit durer plus longtemps que la durée d'enregistrement configurée, un deuxième événement sera créé. Ses données reprendront où l'événement précédent s'est arrêté. En mode Histogram Combo, la vérification du capteur est effectuée avant le début de la surveillance et les informations sont ajoutées aux enregistrements Histogramme et Forme d'onde. c. Vérification du capteur après l'événement Lorsque la vérification du capteur est configurée après l'événement, le Micromate effectuera une nouvelle vérification du capteur après chaque événement enregistré en mode surveillance. Chaque nouvelle vérification de capteur sera incluse avec l'événement qui vient de se terminer. Pendant la vérification du capteur, le Micromate ne surveillera pas et n'enregistrera pas de données d'événement pour un enregistrement continu. En mode Histogram Combo, la vérification du capteur a lieu une fois que la surveillance Histogramme est terminée. Si le niveau de déclenchement est dépassé et qu'un événement forme d'onde est enregistré, aucune vérification de capteur n'est effectuée pour que le Micromate continue sa surveillance. Les données de vérification du capteur sont uniquement ajoutées à l'événement histogramme. Vérification du capteur après Rapport d'événement indiquant la réussite du test de vérification événement des résultats Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 92: Unités De Mesure
(mm/s) et ceux de surpression seront affichés en pascals (Pa). Si le système impérial a été sélectionné, les résultats de vibration seront affichés en pouces par seconde (po/s) et ceux de surpression seront affichés en livres par pouce carré (PSI). 11.4.3. Unités de pression Le menu Unités de pression permet aux résultats de surpression de s'afficher en décibels au lieu des pascals et PSI. Sélectionnez le menu et appuyez sur la touche Valider ou touchez l'élément à l'écran pour basculer entre les Pa et les dB pour le système métrique et les PSI et les dB pour le système impérial. 11.4.4. Auto Call Home Le menu Auto Call Home permet de configurer la façon dont le Micromate « appelle le domicile » (domicile = ordinateur de destination) si cette fonction est activée. La fonction Auto Call Home ne sera pas déclenchée si vous vous générez des événements enregistrés manuellement. L'expiration de la session permet de quitter Auto Call Home après une certaine durée. Sélectionner cette option ouvrira une nouvelle fenêtre pour sélectionner une durée allant entre 1 et 99 minutes. Écran Auto Call Home Configuration de l'expiration de la session Le modem peut être configuré sur générique ou USB/PC. Si configuré sur générique, le Micromate considèrera qu'il est connecté à un modem et communiquera via le port USB ( ). Si configuré Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 93 La vitesse (en bauds) du modem permet de configurer la vitesse à laquelle les données seront transmises du Micromate au modem. Les options de vitesse sont 9 600, 19 200, 38 400, 57 600, 115 200 et 230 400 bits par seconde (bps). Cette vitesse doit correspondre à celle du modem. Consultez le manuel de Blastware pour en savoir plus. Via Blastware le Micromate peut être configuré pour exécuter la fonction Auto Call Home tandis que l'appareil continue de surveiller, et/ou enregistrer les données événement ou mettre la surveillance en pause et envoyer les données. Ces configurations afficheront différents messages sur le Micromate. a. Surveillance pendant Auto Call Home Si Auto Call Home est configuré pour appeler après un événement, le Micromate se connectera au modem et transfèrera les événements forme d'onde à l'ordinateur distant dès qu'il enregistrera un événement de ce type. Si le Micromate enregistre en mode Histogramme ou Histogram Combo, l'événement NE sera PAS interrompu ou renvoyé au serveur avant qu'il ne soit terminé. Écran enregistrement Établissement de la connexion Transfert d'événement d'échantillon Pour quitter et terminer manuellement un événement Histogramme, appuyez sur la touche ou l'icône Annuler. L'événement Histogramme peut aussi être fermé automatiquement via le programme préconfiguré. Une fois l'histogramme terminé, le Micromate démarrera une session Auto Call Home. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 94 Établissement de la connexion Transfert de l'événement b. Arrêter la surveillance et exécuter Call Home Avec la fonction Auto Call Home configurée sur Arrêter la surveillance et appeler, le Micromate répondra différemment en fonction du mode de surveillance. 1) Avec le Micromate en mode forme d'onde ou Histogram Combo, le Micromate mettra la surveillance en pause, terminera l'événement histogramme (le cas échéant), se connectera au modem, renverra les données événement forme d'onde et histogramme à l'ordinateur distant. Une fois le transfert terminé, le Micromate reviendra en mode surveillance. Le Micromate NE surveillera PAS pendant qu'il transfère les données événement. Exemple de mode Établissement de la connexion Transfert d'événement d'enregistrement 2) Si le Micromate est en mode Histogramme uniquement, les données événement ne seront transférées que quand l'événement histogramme sera terminé. Pour quitter et terminer manuellement un événement Histogramme, appuyez sur la touche ou l'icône Annuler. L'événement Histogramme peut aussi être fermé automatiquement via le programme préconfiguré. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 95: Configurer L'heure Du Système Et Le Décalage Horaire (Utc)
Établissement de la connexion Transfert de l'événement 11.4.5. Configurer l'heure du système et le décalage horaire (UTC) Le menu Heure du système et décalage horaire UTC permet de configurer l'heure et la date affichées sur le Micromate et le décalage par rapport au Temps Universel Coordonné (UTC). L'heure peut‐être affichée au format 24h (militaire) ou 12h (AM et PM). Le décalage UTC correspond à l'heure de Greenwich (GMT) et permet de spécifier le fuseau horaire sur lequel le Micromate est situé. Exemple d'écran de changement d'heure L'heure, la date et le décalage UTC peuvent être définis par : 1) Saisie manuelle des nouvelles valeurs. 2) Connexion du GPS compatible et synchronisation. 3) Avec Blastware. 4) En utilisant automatiquement le programme Auto Call Home. a. Saisissez manuellement l'heure, la date et le décalage horaire Pour saisir manuellement les nouvelles valeurs, naviguez sur l'élément désiré avec les flèches ou touchez la valeur souhaitée sur l'écran. Une fois sélectionné, utilisez les flèches haut et bas ou balayez la roue pour définir une nouvelle valeur. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 96: Affichage Et Son
Synchroniser la date et l'heure au GPS Pour synchroniser ces valeurs au GPS, connectez le GPS compatible au port USB du Micromate et appuyez sur l'icône GPS. Il vous sera demandé de confirmer que vous voulez synchroniser le Micromate au GPS. Une fois les valeurs définies, appuyez sur l'icône Enregistrer pour sauvegarder les modifications et mettre à jour l'affichage. Définir l'heure et la date avec le GPS c. Définir l'heure et la date avec Blastware Pour définir l'heure avec Blastware ou Auto Call Home consultez le manuel de l'utilisateur Blastware. Ces programmes enverront l'heure UTC du PC au Micromate. REMARQUE : L'horloge de l'appareil ne se met pas automatiquement à l'heure d'été. Pensez à mettre l'horloge à jour pour que la bonne heure soit incluse et affichée dans les rapports d'événements. d. Envoyer l'heure du PC à l'appareil via la fonction Auto Call Home programmée Consultez le manuel de l'utilisateur de Blastware pour en savoir plus sur la façon dont l'heure du PC est envoyée au Micromate via la fonction Auto Call Home avec le Programmateur. 11.4.6. Affichage et son Le menu Affichage et son est utilisé pour : 1) Activer ou désactiver l'écran de veille. 2) Définir la durée de l'écran de veille. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 97 a. Écran de veille L'écran de veille peut être activé ou désactivé. Si l'écran de veille est désactivé, l'écran restera allumé sauf si le bouton d'alimentation est pressé. Dans ce mode, la batterie interne du Micromate se déchargera plus rapidement. Si l'écran de veille est activé, le Micromate commencera le compte à rebours selon la valeur définie dans le champ d'activation. Une fois le compte à rebours terminé, l'écran s'éteindra. Cela réduira la consommation actuelle et rallongera l'autonomie de l'appareil. Le paramètre par défaut est Activé. b. Écran de veille ‐ Délai d'activation La durée d'activation de l'écran de veille peut être de 2, 5, 10, 30 ou 60 minutes. Plus le temps est court et moins le Micromate consommera d'énergie ce qui rallongera l'autonomie de la batterie interne. Le paramètre par défaut est de deux minutes. c. Bip des touches Le Micromate peut biper (ou non) à chaque fois qu'une touche est pressée. Si configuré pour biper à chaque pression, le Micromate sonnera en plus du retour tactile de la touche elle‐même. Si le Micromate n'est pas configuré pour biper à chaque pression, aucun son ne sera généré en cas d'appui sur une touche. Le paramètre par défaut est le Bip activé. d. Bip de déclenchement Le Micromate peut aussi être configuré pour biper (ou non) dès qu'il dépasse son niveau de déclenchement prédéfini. Si configuré pour biper lors du déclenchement, le Micromate sonnera pour vous alerter que le Micromate enregistre un événement même si l'écran est éteint. Si le Micromate n'est pas configuré pour biper en cas de déclenchement, aucun son ne sera généré lorsque l'appareil dépassera le niveau de déclenchement. Le paramètre par défaut est de biper lors du déclenchement. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 98: Mot De Passe
11.4.7. Mot de passe Le menu Mot de passe affichera une nouvelle fenêtre avec un clavier QWERTY complet et le mot de passe actuel s'il a été activé. Si le mot de passe n'a pas été activé, la fenêtre de texte sera vide. a. Saisir un mot de passe pour la première fois Si la fonction mot de passe n'a pas déjà été utilisée, la fenêtre de texte avec le clavier sera vide. Utilisez les touches de navigation et la touche Valider ou votre doigt pour toucher l'écran et saisir un mot de passe. Dans cet exemple, le mot de passe saisi était ABCD. Appuyez sur la touche Enregistrer ou Entrée sur le clavier pour sauvegarder et activer le mot de passe. Écran initial avec fenêtre de texte vide Mot de passe ABCD saisi b. Modifier le mot de passe Pour modifier le mot de passe actuel, sélectionnez la fonction mot de passe. Un clavier avec le mot de passe actuel dans la fenêtre de texte s'afficheront. Appuyez sur Annuler sur le clavier pour supprimer l'ancien mot de passe. Utilisez les touches de navigation ou votre doigt pour saisir le nouveau mot de passe. Appuyez sur la touche Enregistrer ou Entrée sur le clavier pour sauvegarder et activer le mot de passe. Dans l'exemple ci‐dessous le mot de passe original était ABCD et a été modifié en 1234. Mot de passe original Mot de passe supprimé Nouveau mot de passe Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 99: Réinitialisation D'usine
Unités de pression dB Auto Call Home Désactivé Affichage et son Écran de veille 2 min., Bip des touches, Bip de déclenchement, English, défilé de texte long Désactivé Mot de passe Désactivé Configuration des enregistrements Capteurs actifs Géophone et microphone Type de microphone Linéaire Mode d'enregistrement Enregistrement forme d'onde Durée de l'enregistrement Fixe, 3 secondes, pré‐déclenchement de 0,25 seconde Taux d'échantillonnage 1 024 pour ISEE ou 2 048 pour DIN Source de déclenchement Géophone Niveau de déclenchement 12,7 mm/s Emplacement, client, entreprise et remarques générales Tous les champs texte sont vides Numéro de tâche Désactivé Programmateur du moniteur Désactivé Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 100: Informations Du Propriétaire
Distance mise à l'échelle Désactivé Position GPS 00 0,000 N 000 0,000O E/S Auxiliaire N/D ou désactivé (si cette option a été installée) 11.4.9. Informations du propriétaire Le menu Informations propriétaire affichera les informations téléchargées dans le Micromate via le programme Blastware. Ces informations ne peuvent pas être modifiées sur le Micromate. Consultez le manuel utilisateur de Blastware pour des instructions sur le chargement ou la modification des Informations propriétaire dans le Micromate. Consultez la section 9.1.6 Informations du propriétaire pour en savoir plus. Informations propriétaire échantillon 11.4.10. Informations Instantel L'icône des informations Instantel affichera l'adresse du site Internet d'Instantel. Pour un accès facile à partir d'un smartphone avec application pour code QR, utilisez le code pour être immédiatement dirigé et ouvrir Instantel.com. Le site Instantel contient également une liste des revendeurs autorisés et des sites d'étalonnage dans le monde. Consultez la section 9.1.7 Informations Instantel pour en savoir plus. Informations de contact Instantel Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 101: Menu Maintenance
11.5. Menu Maintenance Le menu Maintenance permet de voir et de surveiller des informations spécifiques au Micromate. Il permet également d'effectuer des opérations génériques comme l'auto‐vérification, déconnecter la batterie interne, supprimer les décalages sur les canaux du géophone et du microphone, et l'étalonnage du microphone de niveau sonore optionnel. Sélectionner le menu Maintenance Menu Maintenance complet 11.5.1. À propos Le menu À propos affichera des informations de base sur l'appareil Micromate. La première ligne représente le modèle (ISEE ou DIN) et les options installées, suivis du numéro de série, la version logicielle, la date d'étalonnage, la mémoire disponible et le niveau de batterie. Exemple d'écran À propos Les options actuellement disponibles sont : 1) Std ‐ Mémoire standard (1 000 événements ou 15 Mo) 2) IO – E/O Auxiliaire installée 3) XM – Mémoire étendue (4 000 événements ou 60 Mo) Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 102: Afficher Données Canal
Les informations disponibles pour chacun des quatre canaux (transversal, vertical, longitudinal et microphone, respectivement les canaux 1, 2, 3, 4) sont : 1) La valeur actuelle. Actualisée chaque seconde. 2) La valeur minimum est la valeur la plus basse lue jusqu'à l'échantillon actuel compris. Cette valeur est remise à zéro chaque minute. 3) La valeur maximum est la valeur la plus élevée lue jusqu'à l'échantillon actuel compris. Cette valeur est remise à zéro chaque minute. 4) La valeur moyenne est la moyenne de tous les échantillons d'une seconde lus jusqu'à l'échantillon actuel compris. Cette valeur est remise à zéro chaque minute. 5) La Différence max. est la plus grande différence entre les valeurs minimum et maximum lues. Cette valeur est actualisée chaque seconde et remise à zéro chaque minute. La Différence max. est calculée pour déterminer la différence entre les valeurs maximum et minimum. Par exemple, l'écran ci‐dessous a une valeur minimale de ‐6 et une valeur maximale de +11 sur le canal 1. La différence max. reportée est donc de 17. En supposant que les signaux soient relativement centrés, les valeurs maximum et minimum sont les mêmes, la moyenne devrait être de zéro ou très proche. Si la valeur de la moyenne absolue est supérieure à cinq unités sans vibration ou surpression, il est recommandé d'effectuer la commande Supprimer décalage. Exemple de données lues Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 103: Voir Les Données Batterie
État de la batterie – Pas d'alimentation externe État de la batterie – Alimentation externe connectée 11.5.4. Auto‐vérification Le menu Auto‐vérification effectuera plusieurs tests internes sur le Micromate. Les résultats de certains de ces tests seront affichés à l'écran. Cette fonction est utilisée comme outil de diagnostic et peut être requise par l'assistance technique du produit. Exemple de résultats de l'auto‐vérification 1) Les tests SE permettent de confirmer que le système d'exploitation du Micromate a été chargé et qu'il fonctionne correctement. Si le test échoue, contactez l'assistance technique d'Instantel pour de l'aide. 2) L'Arborescence permet de confirmer que le Micromate peut enregistrer des événements. Si le test échoue, contactez l'assistance technique d'Instantel pour de l'aide. 3) La Mémoire événement disponible permet de tester la mémoire disponible. Si la mémoire interne est complètement allouée, ce test échouera. Pour résoudre ce problème, supprimez tous les événements qui ne sont plus nécessaires. 4) La Tension de la batterie permet de confirmer que la batterie interne est suffisamment chargée pour enregistrer et conserver correctement les données. Si la batterie est Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 104: Déconnecter Les Batteries
11.5.5. Déconnecter les batteries La fonction Déconnecter la batterie déconnectera électriquement la batterie de l'appareil. Si le Micromate doit être stocké pendant une période prolongée, assurez‐vous que la batterie est totalement chargée, puis exécutez cette commande. Pour éviter de déconnecter involontairement la batterie, vous devrez confirmer l'opération de déconnexion de la batterie. Appuyez sur la touche Valider, Annuler ou touchez l'icône correspondante à l'écran. REMARQUE : vous ne pourrez pas déconnecter les batteries si le Micromate est branché à une source d'alimentation externe. 11.5.6. Supprimer les décalages maintenant Le menu Supprimer les décalages surveillera les géophone et le microphone pendant 10 secondes puis analysera les données pour déterminer s'il y a un décalage sur un des canaux. Si un décalage est détecté, la valeur associée à ce décalage sera conservée dans l'unité. Ce décalage sera ensuite utilisé pour corriger les données en cours d'enregistrement en y ajoutant la valeur de décalage conservée. Cette valeur corrigée sera conservée dans les données événement. Attention : assurez‐vous qu'il n'y a pas de vibrations ou de signaux sonores produits lors de l'exécution de cette fonction car les résultats seraient négativement affectés. Confirmer la commande Micromate analysant les Valeurs de décalage calculées données Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 105: Étalonner Le Microphone De Niveau Sonore
 Delta OHM HD9101 Classe 1  Étalonneur sonore Brüel & Kjaer Type 4231  Étalonneur sonore Rion NC‐74 Réglez l'étalonneur sur 94 dB à 1 000 Hz. Sélectionner Étalonner Confirmer la commande Micromate étalonnant le microphone de Étalonnage terminé niveau sonore 12. À PROPOS DE LA BATTERIE Les batteries internes au lithium ion ne sont pas prévues pour être remplacées par l'opérateur. En cas de besoin de remplacement, le Micromate doit être retourné à un réparateur Instantel autorisé Le Micromate a une étiquette de sécurité sur le côté du boîtier pour empêcher son ouverture. Toute tentative de maintenance de cet appareil annulera toutes les garanties offertes par Instantel. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 106: Charge De La Batterie
Comme pour tous les composants, les batteries se dégraderont avec le temps et ne fourniront plus la même capacité qu'une batterie neuve. L'autonomie nominale d'un Micromate est de 10 jours en mode Forme d'onde, enregistrant moins de 10 événements d'une seconde sur quatre canaux par jour à un taux d'échantillonnage de 1 024 éch./s à une température ambiante de 25 °C (77 °F). Le tableau ci‐dessous illustre les effets du taux d'échantillonnage sur l'autonomie de la batterie. Mode Jours de surveillance à un taux d'échantillonnage de d'enregistrement 1 024 2 048 4 096 Forme d'onde 10 8,7 7 Histogramme 10 8,7 7 REMARQUE : 1) Instantel recommande de conserver le Micromate en charge lorsqu'il n'est pas utilisé. Les batteries internes au lithium ion ne souffrent pas de problèmes de mémoire si elles restent tout le temps en charge. 2) Tout périphérique USB consommant l'énergie du Micromate affectera l'autonomie totale de la batterie. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 107: Fonctionnement À Des Températures Extrêmes
Température de fonctionnement ‐40 à 55 °C (‐40 à 131 °F)* *REMARQUE : L'écran de veille doit être activé et configuré sur un délai d'activation maximal de 2 minutes. Cependant, il est recommandé de brancher le Micromate à une source d'alimentation externe lors de surveillance à des températures négatives(inférieures à 0 °C (32 °F). Pour éviter d'endommager la batterie interne au lithium ion, le Micromate ne la chargera que si la température ambiante est comprise entre 0 °C et 45 °C (32 ° F et 113° F). Cela n'empêchera PAS le Micromate de fonctionner sur toute sa plage de température (‐40 à +45 °C). Le tableau ci‐dessous illustre les effets de la température pour un fonctionnement sur batterie interne uniquement. Mode Jours de surveillance à d'enregistrement ‐40 °C (‐40 °F) ‐20 °C (‐4 °F) 25 °C (77 °F) 40 °C (104 °F) Forme d'onde 1 6,3 10 10,3 Histogramme 1 6,3 10 10,3 Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 108: Instructions D'expédition De La Batterie
Si branché à une source d'alimentation externe, le Micromate fonctionnera en continu et sera alimenté par cette dernière. Dès que la température sera comprise entre 0 °C et 45 ° C (32 °F et 113° F), le Micromate chargera automatiquement la batterie interne. 12.3. Instructions d'expédition de la batterie Avant d'envoyer l'appareil à Instantel ou à un Centre de réparation et d'étalonnage autorisé, la batterie doit être déconnectée. Pour cela, appuyez sur le bouton d'alimentation et maintenez‐le enfoncé pendant 5 secondes et confirmez que vous souhaitez déconnecter la batterie. Cela peut aussi être fait via le menu Maintenance. N'OUVREZ PAS L'APPAREIL. Consultez la section 11.5.5 Déconnecter les batteries pour en savoir plus. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 109: Périphériques Usb Compatibles
Le Micromate prend en charge plusieurs périphériques USB dont : les clés USB, les modems AirLink Raven X, GX400 et LS300, l'imprimante portable Citizen® CMP‐30BTU, le GPS Magellan® eXplorist 310, les hubs à alimentation externe, une sonde d'humidité et de température USB et une jauge de fissure USB (voir section 13.7 Capteurs USB pour en savoir plus). 13.1. Clés USB Toutes les clés USB doivent être formatées en FAT 16 ou FAT 32 et avoir un nom de périphérique unique. Consultez les instructions du fabricant de la clé et votre manuel Windows pour en savoir plus sur le système FAT. Le nom des périphériques permettra le stockage et la récupération des données d'événement et fichiers journaux. Le Micromate vous permet de sauvegarder des données d'événement et des fichiers journaux du moniteur directement sur une clé USB. Cela évite d'avoir à emmener un ordinateur portable sur le terrain pour télécharger les données d'événement. La clé peut ensuite être insérée dans un ordinateur et lue dans Blastware. La clé USB peut aussi être utilisée comme périphérique de stockage permanent pour les données d'événement et les fichiers journaux du moniteur. Consultez la section 9.3.3 Liste des événements pour des instructions sur la sauvegarde des événements. Clé USB connectée au Micromate 13.2. Modems Le Micromate prend en charge les modems AirLink Raven X, GX400 et LS300 et requiert une adresse IP statique. Ces modems ne sont pas disponibles chez Instantel et doivent être achetés via un tiers. Le modem requiert un câble adaptateur USB/RS‐232 disponible via Instantel ou en ligne (réf. Instantel n° 721A1001, Sabrent réf. n° CB‐FTDI). Le pilote du logiciel inclus avec le Micromate a été spécifiquement conçu pour fonctionner avec cet adaptateur. Aucun autre câble adaptateur n'est pris en charge par Instantel. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 110: Imprimante De Terrain Portable Micromate
Câble RS‐232/USB sans emballage Emballage câble Micromate connecté au modem Configurez le modem en utilisant le logiciel fourni par le fabricant et le manuel de Blastware. Consultez la section 9.3.5 Auto Call Home pour en savoir plus. 13.3. Imprimante de terrain portable Micromate Remarque Printing est pris en charge uniquement lorsque le Micromate est configure pour la langue anglaise. Imprimer des rapports a l'aide de logiciel Instantel en utilisant une clé USB pour copier et transférer les évènements ou le Micromate se connecter directement a l'ordinateur. Le Micromate offre un pilote d'imprimante intégré pour l'imprimante portable tierce Citizen® CMP‐ 30BTU (réf. Instantel n° 72100101). L'imprimante permet d'imprimer des rapports papier sur le terrain. Instantel ne prend pas en charge les imprimantes non autorisées. De nombreuses applications requièrent encore des rapports papier immédiatement après l'enregistrement de l'événement. Si des rapports papier sont nécessaires, l'imprimante peut être transportée de manière pratique sur le site et facilement connectée au Micromate pour les générer. Une seule imprimante peut être utilisée avec plusieurs Micromate, afin de réduire les coûts de propriété. Consultez la section 9.3.3.c Imprimer événements. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 111 Micromate connecté à l'imprimante Citizen Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 112: Exemple D'impression De Forme D'onde
13.3.1. Exemple d'impression de forme d'onde Micromate Modèle ISEE Informations de configuration de l'événement Informations sur le résumé de l'événement Graphique Forme d'onde (suite de l'impression page suivante) Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 113: Exemple D'impression De Forme D'onde - Suite
Exemple d'impression de forme d'onde ‐ suite Graphique de conformité Résultats de la vérification du capteur Société d'étalonnage et date Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 114: Exemple D'impression D'histogramme
13.3.2. Exemple d'impression d'histogramme Micromate Modèle ISEE Informations de configuration de l'événement Informations sur le résumé de l'événement Histogramme Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 115: Exemple D'impression D'histogramme - Suite
(suite de l'impression page suivante) Exemple d'impression d'histogramme ‐ suite Résultats de la vérification du capteur Société d'étalonnage et date Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 116: Gps (Système De Positionnement Global)
310. Ce GPS permet d'enregistrer les coordonnées exactes de la source de vibration et des capteurs du Micromate. Ces deux coordonnées peuvent ensuite être téléchargées dans le Micromate. Grâce à elles, le Micromate calculera la distance exacte entre les deux points. Les coordonnées et la distance seront ensuite enregistrées dans le rapport d'événement. Consultez la section 11.1.15 Position GPS pour en savoir plus. Si la fonction de mise à l'échelle de la distance est activée, la distance mesurée servira au calcul de sa mise à l'échelle. Consultez la section 11.1.14 Distance mise à l'échelle pour en savoir plus. Le GPS peut aussi être utilisé pour synchroniser les horloges en temps réel sur plusieurs appareils Micromate. Consultez la section 11.4.5 Configurer l'heure du système et le décalage horaire (UTC) pour en savoir plus. GPS connecté au Micromate 13.5. Hubs USB alimentés Le Micromate est compatible avec les hubs USB 2.0 pour vous permettre de connecter plusieurs appareils au port USB du Micromate. Même si ce dernier possède un port USB alimenté (5 volts et jusqu'à 500 mA), Instantel recommande que tous les hubs soient alimentés. Tout périphérique USB directement alimenté par le Micromate diminuera l'autonomie de la batterie. Le hub USB peut être utilisé lorsqu'un Micromate a été utilisé pour enregistrer des événements à plusieurs emplacements et qu'ils doivent être stockés sur différentes clés. Branchez le hub au port USB du Micromate (2 max. en même temps). Lors de la sauvegarde d'événements sur la clé, et même s'ils sont dans la liste des événements, un message s'affichera pour sélectionner la clé souhaitée. Une fois la clé sélectionnée, le Micromate copiera les événements dessus. Consultez la section 9.3.3.b Sauvegarder les événements sur une clé USB pour en savoir plus. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 117: Ordinateurs Portables Et De Bureau
Micromate connecté à un hub USB alimenté Choix de la clé de destination et deux clés USB 13.6. Ordinateurs portables et de bureau Le Micromate communiquera via le port USB nommé PC et un port USB libre sur un ordinateur exécutant Blastware. Le câble de communication est fourni avec le Micromate au moment de l'achat. Consultez le manuel de Blastware pour la configuration de l'ordinateur actuel et les instructions détaillées de l'utilisation de Blastware. 1) Insérez le CD de Blastware version 10.7 ou supérieur dans votre ordinateur. 2) L'installation démarrera automatiquement. 3) Installez Blastware et copiez les manuels de l'utilisateur sur votre PC. 4) Lancez Blastware sur votre ordinateur. 5) Sélectionnez Micromate comme type d'unité dans le coin inférieur gauche de Blastware. 6) Reliez le câble USB du Micromate au PC. 7) Pour communiquer avec le Micromate, sélectionnez son icône en haut de l'arborescence des fichiers dans Blastware. 8) Configurez le Micromate pour votre application de surveillance. 9) Commencez à enregistrer vos données de vibrations et de surpression. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 118: Geophone Et Le Microphone
EOPHONE ET LE ICROPHONE 14.1. Géophones Micromate Les géophones Micromate sont dédiés et étalonnés pour un Micromate spécifique. Par conséquent, les géophones ne peuvent pas être utilisés sur plusieurs Micromate. Avant de brancher un géophone à un Micromate, vérifiez que le numéro de série du géophone correspond à celui du Micromate. De plus, les géophones et appareils sont étalonnés pour répondre aux normes ISEE ou DIN. Vérifiez que le modèle spécifique correspondra à vos exigences de surveillance. Le géophone détecte les vibrations du sol et transmet les données associées au Micromate via un câble. Si le capteur du géophone est éloigné de l'appareil, des rallonges peuvent être utilisées. Elles peuvent mesurer jusqu'à 1 000 mètres (1 Km) de long, peu importe le modèle de géophone. Consultez la liste des pièces et accessoires du Micromate en annexe pour connaître les longueurs des rallonges et les références de pièces. Connexion du géophone au Micromate : La borne du géophone possède une étiquette bleue GEO avec une flèche indiquant comment raccorder les connecteurs sur l'appareil. Le cache‐poussière et le connecteur du Micromate sont aussi marqués GEO. Le port du géophone est marqué et de couleur bleue sur le clavier au‐dessus du connecteur du géophone. Connecteur du câble du géophone Cache‐poussière du Connecteur du géophone géophone Géophone connecté au Micromate Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 119: Installation Du Géophone
Pointes et enterrement du géophone 1. Vissez les trois pointes au bas du géophone et serrez‐les. Ne serrez pas trop les pointes car elles pourraient endommager le boîtier du géophone. 2. Creusez un trou d'au moins 15 cm (6 po) de profondeur en vous assurant de niveler la base. 3. Dirigez la flèche en haut du géophone dans la direction de la source de vibration. 4. Appuyez fermement sur le haut du géophone pour enfoncer complètement les pointes dans le sol. Vérifiez que le géophone est bien en place et de niveau. 5. Le fond doit être dur et compact sans matériau libre entre le géophone et le sol. 6. Tassez le matériau autour du géophone tout en remplissant à nouveau votre trou pour qu'il soit solidement fixé au matériau qui l'entoure. 7. Vérifiez que le câble du géophone est bien branché au Micromate. 8. Appuyez sur la touche Vérification du capteur sur le Micromate en vérifiant qu'il soit bien fixé, à niveau et que le test soit réussi. Géophone ‐ Pointes installées Géophone ‐ Planté dans le sol Géophone ‐ Partiellement enterré Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 120: Installation Sur Des Surfaces Dures
Boulonner directement le géophone à la surface La méthode préférée pour l'installation sur des surfaces dures et de boulonner le géophone directement à la surface en utilisant le trou au centre du géophone. Si le géophone ne peut pas être maintenu à niveau avec un seul boulon, une plaque de niveau est disponible. Si la surface dure est verticale, un kit de fixation mural est également disponible. 1) Percez un trou dans la surface à surveiller. Insérez un écrou ou une tige filetée de 6,4 mm (0,25 po). Consultez la section 19.6 Directives et spécifications de serrage 2) Le boulon ou la tige filetée doit dépasser d'au moins 65 mm (2,5 pouces) au‐dessus de la surface pour accueillir le géophone. 3) Placez le géophone sur le boulon, la flèche pointant la source de vibration. 4) Placez une rondelle, une rondelle autobloquante et un écrou sur le boulon et fixez solidement le géophone. Ne serrez pas trop le boulon. Géophone vissé au sol Géophone fixé avec une plaque de niveau Géophone fixé au plafond Géophone avec fixation murale Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 121: Microphone Linéaire Micromate
être assez grand pour recouvrir complètement le géophone. Géophone Géophone sous un sac de sable 1. Placez le géophone à l'emplacement désiré, la flèche pointant la source de vibration. 2. Placez le sac de sable au‐dessus du géophone, le plus près du centre du sac possible. 3. Vérifiez que le câble du géophone est bien branché au Micromate. 4. Appuyez sur la touche Vérification du capteur sur le Micromate en vérifiant qu'il soit bien fixé, à niveau et que le test soit réussi. 14.3. Microphone linéaire Micromate Le microphone linéaire permet de détecter les surpressions aériennes et peut afficher les mesures en livre par pouce carré (PSI), Pascals (Pa) ou décibels (dB), en fonction du choix de l'utilisateur. Le placement du microphone devrait se situer entre la source de bruit et la structure à surveiller. Le passage entre la source de bruit et le microphone ne doit pas être obstrué par d'autres structures, de grands véhicules ou de grandes barrières. Manipulez le microphone linéaire avec précaution. Faire tomber le microphone ou le laisser prendre des impacts peut endommager ses composants. Les données reçues par le microphone sont transmises au Micromate via un câble. Si le capteur du microphone est éloigné de l'appareil, des rallonges peuvent être utilisées. Les rallonges peuvent mesurer jusqu'à 500 mètres (1 640 pi) de long. Consultez la liste des pièces et accessoires du Micromate en annexe pour connaître les longueurs des rallonges et les références de pièces. Connecter le microphone linéaire au Micromate : Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 122: Installation Du Microphone Linéaire
La borne du microphone possède une étiquette rouge MIC avec une flèche indiquant comment raccorder le connecteur à l'appareil. Le cache‐poussière et le connecteur du Micromate sont aussi marqués MIC. Le port du microphone est marqué et de couleur rouge sur le clavier au‐dessus du connecteur du microphone. Connecteur du câble du microphone Connecteur du Cache‐poussière du microphone microphone Microphone connecté au Micromate 14.4. Installation du microphone linéaire Les procédures d'installation du microphone sont basées sur les directives terrain de l'ISEE pour les sismographes (édition 2009). Cette section illustre les procédures d'installation recommandées par Instantel. Vos activités de surveillance particulières peuvent nécessiter une ou la combinaison de toutes les procédures suivantes. 14.4.1. Installation sur des surfaces meubles Le microphone linéaire est fourni avec un pied pour micro en 3 parties. La partie supérieure possède une attache pour tenir le microphone, la partie extensible est filetée aux deux extrémités et la partie inférieure est pointue pour faciliter l'installation. Lorsque les trois éléments sont assemblés, la hauteur du pied du microphone est d'environ 80 cm (33 pouces). Si la surpression aérienne doit être surveillée à une hauteur supérieure à 80 cm, des rallonges peuvent être achetées. Consultez la liste des pièces et accessoires Micromate dans l'annexe pour les références des pièces. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 123 3 parties assemblées: Microphone avec pied assemblée – Partie No. 720A6001 Section d’extension moyenne – Partie No. 400‐720020‐000 Microphone avec pied assemblé Lorsque le pied du microphone est assemblé et à l'emplacement désiré : 1) Enfoncez la pointe du pied dans le sol. Si le sol est trop dur, utilisez un maillet en caoutchouc pour installer le pied. N'utilisez pas de marteau en fer ou tout autre objet dur car cela pourrait endommager la partie supérieure du pied du microphone. 2) Fixez la mousse pour limiter les faux déclenchements provoqués par le vent. La mousse atténue la sensibilité du microphone de 0,2 dB environ. 3) Installez le microphone linéaire sur l'attache en haut du pied et dirigez le microphone dans la direction de la source de bruit. Installation sur sol meuble Installation sur sol dur Installation du microphone Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 124 4) Vérifiez que le câble du microphone est bien branché au Micromate. 5) Appuyez sur la touche Vérification du capteur sur le Micromate en vérifiant que le microphone est bien fixé et que le test soit réussi. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 125: Étalonnage
Passer par des installations non autorisées peut avoir des conséquences juridiques négatives si l'équipement de référence n'est pas traçable, que les bonnes procédures n'ont pas été suivies ou si les documents de certification sont incomplets. 15.1.1. Étalonnage du géophone Le Micromate et le géophone sont étalonnés comme un système en fonction des normes ISEE ou DIN. Le Micromate et le géophone auront le même numéro de série indiquant qu'ils font partie d'un même ensemble. Les géophones ne peuvent pas être échangés entre les Micromate. Cela entraînerait un enregistrement erroné des données. L'ensemble Micromate/géophone sera fixé à une table vibrante avec un capteur de référence traçable et étalonné. Géophone Accéléromètre de référence Table vibrante Géophone fixé à une table vibrante La table vibrante vibrera aux fréquences requises pour être en conformité avec les normes spécifiques (ISEE ou DIN), et ses signaux de sortie seront surveillés. La réponse d'un géophone ISEE est vérifiée tous les 0,5 Hertz (Hz) de 1 Hz à 500 Hz et la réponse d'un géophone DIN est vérifiée tous les 1 Hz de 0,5 à 899 Hz. La réponse filtrée du Micromate sera ajustée pour que les trois capteurs (transversal, vertical et longitudinal) répondent aux normes spécifiques pour toutes les fréquences. La véritable réponse de chaque capteur sera enregistrée, imprimée et intégrée au rapport d'étalonnage. Si le Micromate est renvoyé pour son étalonnage annuel, un rapport d'arrivée sera aussi généré. Ce rapport suivra les mêmes procédures précédemment citées, sauf qu'aucun ajustement ne sera Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 126: Étalonnage Du Microphone
Voici des graphiques d'exemple des normes ISEE et DIN. Les lignes épaisses affichent l'amplitude et la fréquence ou les phases vs limites de fréquence pour la norme respective. La véritable réponse du capteur est la ligne fine qui se situe dans les limites de la norme spécifique. Un capteur validé verra toutes ses réponses situées dans les limites de la norme. Réponse du capteur Limites de réponse Amplitude ISEE v Réponse fréquence Phase v Réponse fréquence Réponse du capteur Limites de réponse Amplitude DIN 45669‐1 v Réponse fréquence Phase v Réponse fréquence REMARQUE : Si la norme de réponse du géophone actuelle ne convient pas à vos exigences de surveillance, le Micromate et son géophone peuvent être renvoyés à Instantel et réétalonnés selon la norme désirée. Par exemple, si le Micromate et le géophone ont une réponse ISEE et que la tâche requiert une réponse DIN, ils doivent être renvoyés à Instantel pour un étalonnage correspondant à une réponse DIN. Contactez Instantel ou un revendeur autorisé pour en savoir plus. 15.1.2. Étalonnage du microphone Les microphones utilisés avec le Micromate sont étalonnés à part pour pouvoir être compatibles avec tous les Micromate. Le microphone est placé dans une chambre d'étalonnage avec un Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 127: Fonction Vérification Du Capteur Micromate
Microphone en cours d'étalonnage Microphone de référence étalonné Chambre d'étalonnage Système d'étalonnage du microphone La chambre sera soumise aux fréquences requises pour répondre à la norme ISEE et le signal de sortie du microphone surveillé. La réponse du microphone ISEE est vérifiée tous les 0,5 Hz de 1 Hz à 500 Hz. Le microphone sera ensuite ajusté pour s'assurer que la réponse corresponde aux normes actuelles pour toutes les fréquences. Les résultats seront enregistrés, imprimés et intégrés au rapport d'étalonnage. Si le microphone est renvoyé pour son étalonnage annuel, un rapport d'arrivée sera aussi généré. Ce rapport suivra les mêmes procédures précédemment citées, sauf qu'aucun ajustement ne sera effectué. Le rapport est utilisé pour documenter la véritable réponse des capteurs du microphone en fonction de l'état d'arrivée de l'appareil. Voici un exemple de graphique des normes ISEE. Ce graphique montre la réponse amplitude vs fréquence du capteur actuel (trait fin) et les limites de la norme (trait épais). Un capteur validé verra sa réponse située dans les limites de la norme. Réponse du capteur Limites de réponse Amplitude du microphone ISEE vs Réponse aux fréquences 15.1.3. Fonction vérification du capteur Micromate La Vérification du capteur sur les moniteurs de vibration Instantel permet de vérifier que les capteurs ont été branchés et installés correctement. Si un capteur de géophone n'était pas de Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 128 Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 129: Maintenance
 Recharger le système d'exploitation : Instantel publiera, de temps en temps, de nouvelles versions du système d'exploitation pour le Micromate. Pour mettre à niveau le système d'exploitation de l'appareil, installez la nouvelle version de Blastware sur votre ordinateur et branchez le Micromate à votre PC. Via Blastware, sélectionnez Appareil/Recharger système d'exploitation. Des instructions détaillées sont fournies dans le manuel de l'utilisateur de Blastware.  Nettoyage périodique : Utilisez un chiffon humide ou un aspirateur pour supprimer toute poussière, saleté et sable du Micromate, de sa coque, du géophone, microphone (câbles y compris) et valise de transport. N'utilisez PAS de diluant pour peinture ou d'acétone car ils endommageraient le Micromate et sa coque de protection. Pour éviter les rayures, ne frottez pas les surfaces avec des nettoyants ou éponges abrasifs et des brosses dures.  Remplacer les cache‐poussières : Le Micromate n'a pas besoin d'être ouvert. Retirez les trois vis avec précaution, la barre de maintien et les cache‐poussières endommagés de l'appareil. Remplacez‐les par les nouveaux caches et remettez la barre de maintien et les vis. NE serrez PAS trop les vis. Les cache‐poussières de rechange sont uniquement disponibles via votre revendeur Instantel autorisé.  Remplacer l'adaptateur d'alimentation : Si besoin, des adaptateurs d'alimentation de rechange sont disponibles via votre revendeur Instantel.  Stockage : Si vous stockez le Micromate pendant une période de temps prolongée, assurez‐ vous que la batterie a été chargée pendant au moins 24 heures. Puis utilisez le menu Maintenance ou appuyez sur le bouton d'alimentation et maintenez‐le enfoncé pendant 5 secondes pour déconnecter la batterie interne. Consultez la section 1.4 Précautions de manipulation avant d'effectuer toute opération de maintenance. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 130: Directive Sur La Gestion Des Déchets
17. D IRECTIVE SUR LA GESTION DES DECHETS Pour les pays de l'Union européenne (UE) ce produit doit être collecté et éliminé séparément des déchets ménagers. Afin d'être aussi respectueux que possible de l'environnement, Instantel suit la DEEE (Déchets d'équipements électriques et électroniques). Ce produit contient des matériaux électriques et électroniques, y compris des batteries. La présence de ces matériaux aura des effets néfastes sur l'environnement et la santé humaine s'ils ne sont pas éliminés correctement. L'étiquette DEEE sur le produit signifie qu'il ne doit pas être jeté comme déchet non trié et doit être collecté séparément des déchets ménagers, conformément à loi selon la directive DEEE. En tant que consommateur, vous êtes responsable de l'élimination correcte de ce produit. Contactez votre responsable local de la gestion des déchets pour en savoir plus. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 131: Dépannage
Avertissement mémoire inférieure à La mémoire du moniteur est presque Transférez des événements depuis la mémoire 15 %. pleine. et vérifiez que le transfert s'effectue correctement, puis supprimez les événements. Mémoire pleine. La mémoire du moniteur est pleine. Transférez des événements depuis la mémoire et vérifiez que le transfert s'effectue correctement, puis supprimez les événements. Le canal Transversal ne passe pas le Le géophone n'est pas connecté. Connectez le géophone. test de vérification du capteur. Le géophone n'est pas de niveau. Vérifiez que le géophone est aligné de gauche à droite. Le géophone a bougé pendant la Appuyez sur la touche Vérification du capteur vérification du capteur. pour exécuter la vérification du capteur à nouveau. Ne touchez pas le géophone. Le câble du géophone est mal installé ou Recherchez les coupures, les pincements et les endommagé. dégâts sur le câble. Vérifiez les branchements. Géophone endommagé. Faites vérifier le géophone par un revendeur Instantel autorisé. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 132: Mesure Corrective
Vérifiez que le câble de communication n’est pas endommagé. Impossible de communiquer via un Blastware est mal configuré. Vérifiez que le bon câble est utilisé et branché modem. entre l’appareil et le modem. Vérifiez que l’appareil est configuré pour communiquer via un modem. Vérifiez que la bonne adresse IP est utilisée. L’appareil ne répond pas à la pression Le Micromate n’est pas allumé. Appuyez et maintenez le bouton sur les touches. d’alimentation appuyé pendant 5 secondes. La DEL d’état de charge ne s’allume Mauvaise source d’alimentation. Vérifiez que le bon adaptateur est utilisé. pas avec une source d’alimentation Remplacez l’adaptateur. externe. L'icône Sauvegarder n'est pas Mauvais formatage de la clé Reformatez la clé USB au format FAT 16 ou disponible avec une clé USB insérée. FAT 32. Clé USB mal insérée Retirez et réinsérez la clé USB Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 133 Vérifiez que l'imprimante est allumée. Le câble de l'imprimante est Vérifiez que le câble n'est pas endommagé et endommagé. connecté correctement. L'icône GPS n'apparaît pas quand le GPS non compatible connecté. Vérifiez que le bon GPS est connecté. GPS est branché. Le GPS est éteint. Vérifiez que le GPS est allumé. Le câble du GPS est endommagé. Vérifiez que le câble n'est pas endommagé et connecté correctement. L'alarme à distance ne fait pas sonner L'alarme à distance n'a pas été Vérifiez la configuration des alarmes. les alarmes externes. correctement configurée. Aucune alimentation externe pour Vérifiez que l'alimentation externe de l'avertisseur sonore ou lumineux. l'avertisseur sonore ou lumineux est bien branchée. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 134: Annexe
19. A NNEXE Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 135: Micromate - Caractéristiques
19.1. Micromate ‐ Caractéristiques Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 136: Micromate - Caractéristiques (Suite)
Micromate ‐ Caractéristiques (suite) Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 137: Alarme À Distance Caractéristiques
19.2. Alarme à distance Caractéristiques Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 138: Alarme À Distance Caractéristiques - Suite
Alarme à distance Caractéristiques ‐ Suite Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 139: Câble De Déclenchement Externe
19.3. Câble de déclenchement externe Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 140: Câble De Déclenchement Externe - Suite
Câble de déclenchement externe ‐ Suite Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 141 Câble de déclenchement externe – Suite Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 142 Câble de déclenchement externe ‐ Suite Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 143: Imprimante De Terrain Portable Micromate
19.4. Imprimante de terrain portable Micromate Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 144: Modèle De Fixation Du Micromate
19.5. Modèle de fixation du Micromate Photocopiez l'image ci‐dessous. Elle peut servir de modèle pour monter l'appareil sur une surface ou dans une boîte sécurisée pour des applications de surveillance à long terme ou à distance. Ces informations peuvent aussi servir à des fins d'expédition. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 145: Instructions Et Spécifications De Serrage
19.6. Instructions et spécifications de serrage Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 146: Liste Des Pièces Du Micromate
721A0802 Rallonge pour Micromate, 75m (250 pi) : pour microphone ou géophone. Réf. n° Accessoires 721A0901 Contrôleur d'alarme à distance : Contrôleur autonome à sortie auxiliaire puissante pour les sirènes externes et les autres alarmes. Remarque : Connecteur auxiliaire Micromate 721A0101 requis. 721A1001 Câble pour modem Micromate USB/RS‐232 721A0301 Coque de protection caoutchouc et capot pour Micromate 72100101 Imprimante Micromate avec câble USB 721A1401 Câble de déclenchement externe Micromate Remarque : Connecteur auxiliaire Micromate 721A0101 requis. Réf. n° Pièces de rechange 720A6001 Ensemble pied de microphone : Hauteur totale 25,4 cm (32 po) 370‐000024‐000 Adaptateur d'alimentation Micromate : Alimentation mini‐USB à utiliser avec les appareils de surveillance Micromate en Amérique du Nord. Entrée 100‐240 VCA Sortie Output 5 VCC, 1A. 721A1201 Chargeur universel Micromate : Adaptateur d'alimentation à utiliser avec les appareils Micromate dans le monde entier. Entrée 110‐240 VCA Sortie Output 5 VCC, 1A. Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 147: Références Techniques
ISEE, International Society of Explosives Engineers, Field Practice Guidelines www.isee.org EFEE, European Federation of Explosives Engineers members.efee‐web.eu FMGM, Field Measurement in GeoMechanics www.fmgm.no Vibrations from Blasting, by David E. Siskind, Ph.D., édité par ISEE, ISBN 1‐892396‐11‐4 The Effects of Vibrations and Environmental Forces, by Lewis L. Oriard, édité par ISEE, ISBN 1‐892396‐10‐6 Construction Vibrations, by Charles H. Dowding, édité par Prentice Hall, ISBN 0‐13‐299108‐X ISEE Blasters’ Handbook, 17e édition. Anciennement ETI and DuPont Blasters' Handbook avec 14 nouveaux chapitres. Peut aussi être utilisé comme manuel d'étude pour les examens du certificat d'artificier. ISBN1892396009 Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 148 Directives sur la gestion des déchets, 122 Câble de déclenchement, 13 Distance mise à l’échelle, 68, 92 Câble de déclenchement externe, 13, 131 Durée d’enregistrement, 38, 59, 60, 91 Canal transversal, 123 Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 149 GPS, iv, 12, 13, 33, 69, 70, 71, 108, 125 Langue, 90 GPS Magellan, 70 Latitude, 72 Graphique de conformité, 105 Liste de noms actuelle, 80 Graphique forme d’onde, 104 Liste des accessoires, 138 Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 150 108, 109 Précautions, 2 Unités de mesure, 84 Précautions de manipulation, 2 Unités de pression, 84, 91 Pré-déclenchement, 59, 60 V R Vérification des capteurs, 124 Recharger le système d’exploitation, 121 Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
Page 151 Voir les événements, 38 Vision, ii Voir les fichiers de données, 44 Vitesse de transmission, 85 Voir/Modifier la configuration actuelle, 51 Voir les données batterie, 95 Voir/Modifier les préférences, 51, 81 Micromate - Manuel de l'utilisateur - 721U0201FR Révision 6...
