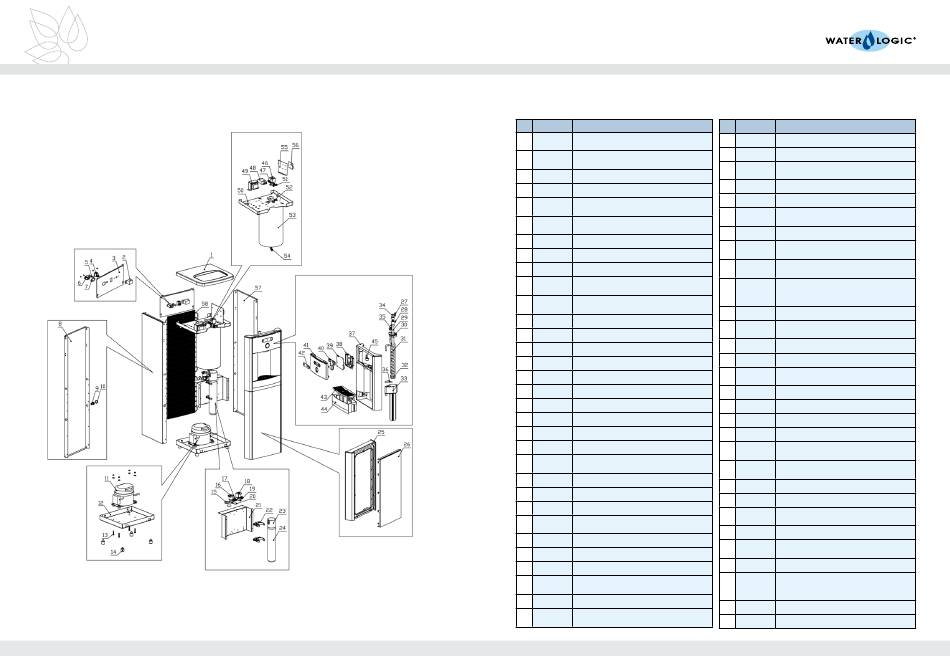

ILLUSTRATION DE LA LISTE DES PIÈCES PRINCIPALES -
MODÈLE SUR SOCLE
20
Manuel technique Waterlogic 2 Firewall - Version B, Août 2011
NUMEROS DES PIECES DE RECHANGE
NO
Réf. pièce
Description
Couvercle supérieur noir avec peinture pour
1
PL-1150
WL2000 (PL-1296)
Thermostat pour réservoir d'eau froide GF
2
CT-2070
(Invensys)
3
ST-8135
Panneau arrière argenté pour WL2000 sur socle
4
EL-5004
Commutateur - Alimentation (rouge)
Support de fusible et fusible 220 V/10 A avec
5
EL-5052
un seul fil
Fiche pour connexion de prise (Domestique PST-
6
EL-5029
101SL)
7
ST-8052
Joint pour fiche d'alimentation
8
ST-8134
Panneau latéral argenté pour WL2000 sur socle
9
PU-4028
Traversée étanche JG 1/4" * 1/4"(PI1208S)
Bouchon en plastique pour raccord de traversée
10 PL-1172
de cloison de 1/4"
Compresseur (R134a 1/8CV) 230 V/50 Hz à
11 CO-9001
protection thermique
12 ST-8137
Base inférieure pour WL2000
13 NA
boulon M6x30
14 ST-8167CN Pieds en caoutchouc de l'appareil WL2000
15 PU-4008
Connecteur coudé égal JG 1/4" (PI0308S)
16 PU-4016
Électrovanne CC 24 V 1 000mm
17 PU-4011
Connecteur en T égal JG 1/4" (PI0208S)
18 PU-4016
Électrovanne CC 24 V 1 000mm
19 PU-4008
Connecteur coudé égal JG 1/4" (PI0308S)
20 CU-0001
Coussinet pour électrovanne
21 ST-8138
Support de filtre pour WL2000
Attache pour filtre de 3" pour WL5540/
22 PU-4024
WL5520
23 PU-4045
Tête de filtre avec vanne Youngwoo
24 PU-4052
Filtre à charbon GAC 11" Youngwoo
25 PL-1148
Panneau avant inférieur pour WL2000
Panneau avant inférieur à insérer avec peinture
26 PL-1149
pour WL2000
27 PL-1358
Caoutchouc de fixation de capteur
28 CT-2089
Capteur UV - Capteur UVC (sans fil)
29 CT-2085
Lampe UV 15 W (Marque WL)
Caoutchouc de fixation de lampe UV pour
30 CT-2088
WL2000 Firewall
31 FU-0007
Robinet UV - serpentin en quartz
Entretoise de serpentin en quartz vers manchon
32 CT-2077
externe en quartz pour WL-4
Manuel technique Waterlogic 2 Firewall - Version B, Août 2011
NO
Réf. pièce
Description
33 FU-0001
Logement Al pour robinet UV
FU-0002
Support de logement AL pour robinet UV
Couvercle inférieur de logement AL pour
FU-0003
robinet UV
FU-0004
Boîtier supérieur AL pour robinet UV
34 EL-5143
Fil du ballast à la lampe UV
Raccord de réduction 3/8" x 1/4" JG
35 PU-4137
(PI211208S)
36 FU-0005
Couvercle de boîtier supérieur AL pour robinet UV
Panneau avant argenté pour plateau-récepteur
37 PL-1146-A
pour WL2000 Firewall
Couvercle de carte électronique pour WL2000
38 PL-1357
Firewall
Carte électronique d'affichage pour WL2000
39 EN-6126
Firewall (Universelle chaud-froid, froid-tempéré
et froid seul)
40 PL-1169
Cache pour bouton en silicone WL2000 CA
Panneau avant supérieur Firewall pour WL2 +
41 PL-1359
Chiller3
42 LP-7084
Étiquette de bouton WL2000 HC&CA
43 PL-1152
Grille de plateau-récepteur pour WL2000
Corps de plateau-récepteur à charbon peint
44 PL-1156
avec logo WL pour WL2000
45 PL-1351
Robinet d'eau chaude du WL2000 Firewall
46 PU-4016
Électrovanne CC 24 V 1 000mm
47 PU-4008
Connecteur coudé égal JG 1/4" (PI0308S)
48 EL-5140
Ballast électronique 15 W 220 V/50 Hz
Transformateur 220 V -1 A pour détection de
49 EL-5002-B
fuite WL2500 (UV)
Plateau supérieur pour WL2000 & WL2500
50 ST-8136R1
Firewall sur socle (Universel pour ST-8136)
51 PU-4011
Connecteur en T égal JG 1/4" (PI0208S)
52 PU-4008
Connecteur coudé égal JG 1/4" (PI0308S)
Ensemble réservoir d'eau froide (4 L, sans
53 CT-2017-A
support UV, sans réservoir secondaire) - FW
54 PU-4008
Connecteur coudé égal JG 1/4" (PI0308S)
Support de fixation de carte électronique
55 ST-8165CN
principale pour WL2500IT (sur socle)
EN-6059
Support de carte électronique en plastique
Carte électronique de relais UV WL2000
56 EN-6127
Firewall (Universelle chaud-froid, chaud-
tempéré, froid seul)
57 ST-8134
Panneau latéral argenté pour WL2000 sur socle
58 CO-9027
Condensateur à fils (WL2000 & Ionics sur socle)
