Télécommande 24 canaux avec afficheur
Télécommande 24 canaux avec afficheur
Réf. : FM HSD 24
Instructions d'utilisation
1 Consignes de sécurité
L'intégration et le montage d'appareillages électriques doivent être réservés à des élec
triciens spécialisés.
Risques de blessures, d'incendies ou de dégâts matériels. Lire en intégralité la notice et
la respecter.
Ne pas laisser les piles boutons à la portée des enfants ! En cas d'ingestion des piles
boutons, faire immédiatement appel à un médecin.
Risque d'explosion ! Ne pas jeter les piles boutons au feu.
Risque d'explosion ! Ne pas remplacer un accu usagé par une pile primaire, par ex. une
pile bouton au lithium.
Risque d'incendie ! Fonctionnement exclusivement avec les tensions d'alimentation
mentionnées sous Accessoires.
La transmission radio est effectuée sur une voie de transfert non exclusive et par consé
quent ne convient aucunement aux applications relevant du domaine de l'ingénierie de la
sécurité, comme par ex. l'arrêt d'urgence, l'appel de secours.
Ces instructions font partie intégrante du produit et doivent être conservées chez l'utili
sateur final.
2 Conception de l'appareillage

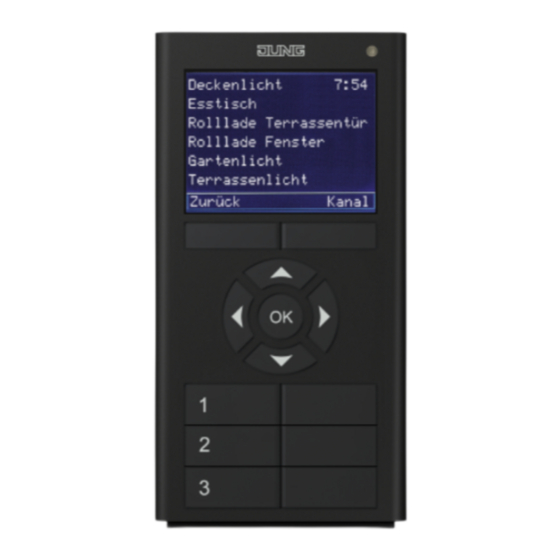

(1) Affichage LCD
(2) Touches de menu
(3) Touches de navigation
(4) Touches de commande
(5) Port de charge
(6) Logement des batteries (au dos)
(7) LED d'état
82582303
J:0082582303
Figure 1: Vue
1/19
13.03.2014
Publicité
Table des Matières
Manuels Connexes pour Jung FMHSD24
Sommaire des Matières pour Jung FMHSD24
- Page 1 eNet Télécommande 24 canaux avec afficheur Télécommande 24 canaux avec afficheur Réf. : FM HSD 24 Instructions d’utilisation 1 Consignes de sécurité L'intégration et le montage d'appareillages électriques doivent être réservés à des élec triciens spécialisés. Risques de blessures, d'incendies ou de dégâts matériels. Lire en intégralité la notice et la respecter.
-
Page 2: Fonctionnement
eNet Télécommande 24 canaux avec afficheur 3 Fonctionnement Informations sur le système Cet appareil fait partie du système eNet. Grâce au comportement d'envoi et à la transmission de données bidirectionnelle, une sécurité de transmission élevée à une fréquence radio de 868 MHz est atteinte. La portée d'un système radio dépend de différents paramètres extérieurs. -
Page 3: Première Utilisation
eNet Télécommande 24 canaux avec afficheur 4 Utilisation Éléments d'affichage Figure 2: Zones de l'écran Ligne de titre A1: Titre du menu A2: Heure A3: Indicateur de charge Zone de texte Ligne du bas de l'écran pour les messages d'état et l'affichage de la fonction des touches de menu C1: Fonction de la touche de menu gauche, en fonction du contexte C2: Fonction de la touche de menu droite, en fonction du contexte... -
Page 4: Fonctions De Base
eNet Télécommande 24 canaux avec afficheur Charger l'accu Pour le chargement, utiliser un appareil équipé d'un port USB A, par exemple un PC, ou char geur USB du commerce. L'accu fourni est installé dans l'appareil. Connecter l'émetteur manuel à l'appareil USB à l'aide du câble USB fourni. Pendant le chargement, l'indicateur de charge (A3) affiche des barres pour montrer l'état d'avancement. -
Page 5: Utilisation Des Actionneurs À L'aide Des Interrupteurs À Bascule
eNet Télécommande 24 canaux avec afficheur Menu Réglages « Écran démarrage » : configure le menu principal. « Afficheur » : pour régler la taille des caractères, la langue, la présentation, la luminosité et la durée d'activation de l'affichage. ... -
Page 6: Utilisation De L'émetteur Manuel
eNet Télécommande 24 canaux avec afficheur Appuyer sur la touche de scène pendant plus de 4 secondes. Les actionneurs commutent d'abord sur la valeur de scène enregistrée et enregistrent la nouvelle valeur de scène après 4 secondes. Variation de scène Les actionneurs de variation dans une scène appelée peuvent être variés de façon à... -
Page 7: Réglage De L'émetteur Manuel
eNet Télécommande 24 canaux avec afficheur La lumière est éteinte brièvement puis rallumée avec la nouvelle luminosité d'activation. La luminosité d'activation est enregistrée. Revenir au menu principal : appuyer sur la touche de menu de gauche « Retour » pendant 1 seconde environ. Menu des scènes : appeler une scène Le menu «... - Page 8 eNet Télécommande 24 canaux avec afficheur Renommer une liste Les noms de liste ont une longueur de 15 caractères maximum. Ouvrir le menu principal. Sélectionner « Programmation » et appuyer sur OK. Sélectionner « Listes » et appuyer sur OK. Sélectionner la liste souhaitée et appuyer sur OK.
- Page 9 eNet Télécommande 24 canaux avec afficheur Saisir du texte La fenêtre « Saisie de texte » s'affiche pour renommer les canaux radio, les scènes ou les listes. La zone de texte comprend une ligne de saisie et trois lignes de sélection. Les lignes de sélec tion proposent les lettres A...Z, les chiffres 0...9 ainsi que quelques caractères spéciaux.
- Page 10 eNet Télécommande 24 canaux avec afficheur Sélectionner « Réglages » et appuyer sur OK. Sélectionner « Afficheur » et appuyer sur OK. Sélectionner « Représent. inversée » et appuyer sur OK. L'affichage s'inverse – texte clair sur fond foncé, ou vice versa. Le choix est indiqué par un >.
-
Page 11: Informations Destinées Aux Électriciens
eNet Télécommande 24 canaux avec afficheur 5 Informations destinées aux électriciens 5.1 Montage et branchement électrique Monter la base de chargement Figure 3: Base de chargement pour émetteur manuel – vue de dos La base de chargement en option (accessoire) donne à l'émetteur manuel une place bien à lui. Elle peut être posée sur une surface plane ou bien montée au mur. - Page 12 eNet Télécommande 24 canaux avec afficheur Mettre les canaux de l'actionneur en mode de programmation (voir Instructions de l'action neur). L'émetteur manuel donne le nombre de canaux trouvés pour l'actionneur. Appuyer sur la touche de menu de droite « Apprentissage ». Le LED d'état s'allume pendant env.
- Page 13 eNet Télécommande 24 canaux avec afficheur Sélectionner « Programmation » et appuyer sur OK. Sélectionner « Canaux radio » et appuyer sur OK. Sélectionner le canal radio de l'émetteur manuel souhaité et appuyer sur OK. Sélectionner « Supprimer le canal » et appuyer sur OK. Une question de sécurité...
- Page 14 eNet Télécommande 24 canaux avec afficheur Sélectionner « Programmation » et appuyer sur OK. Sélectionner « Scènes » et appuyer sur OK. Sélectionner la scène souhaitée et appuyer sur OK. Sélectionner « Enregistrer la scène » et appuyer sur OK. La LED d'état (7) rouge clignote.
- Page 15 eNet Télécommande 24 canaux avec afficheur Quitter le menu Scènes : appuyer sur la touche de menu de gauche « Retour ». Régler la fonction de guidage forcé La fonction de guidage forcé définit des valeurs, des états ou des positions de store et bloque tout déplacement automatique ou manuel jusqu'à...
-
Page 16: Caractéristiques Techniques
eNet Télécommande 24 canaux avec afficheur Le message « Réinitialiser l'appareil ? » apparaît dans la zone de texte. Appuyer sur la touche de menu de droite « Oui ». La ligne du bas de l'écran affiche le message « Réinitialisation en cours ». Les connexions de tous les canaux de l'émetteur manuel et de scène vers tous les actionneurs sont cou... - Page 17 eNet Télécommande 24 canaux avec afficheur Clock: Hours 0 to 23 Setting of the current time: Basic setting: 0 Hours. Clock: Weekday Monday to Sunday Setting of current weekday Basic setting: Sunday Clock: Day 1 to 31 Setting of current date: Day. Basic setting: 1 Clock: Month 1 to 12...
-
Page 18: Aide En Cas De Problème
eNet Télécommande 24 canaux avec afficheur Manual commissioning On, Off Blocks manual commissioning Basic setting: On for the device channel. Note: In the "Off" setting, the device cannot be reset to the factory setting. Sum status / transmission re On, Off/Transmit 2x…11x, On: The transmitter evaluates petitions Off/Transmit 4x (without... -
Page 19: Accessoires
Nous accordons les garanties prévues par la loi. Veuillez renvoyer l'appareillage accompagné d'une description du dysfonctionnement à notre service aprèsvente central. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle Telefon: +49.23 55.8 060 Telefax: +49.23 55.8 062 04 kundencenter@jung.de...
