Avant de raccorder votre coffret SILENTIO, assurez-vous de ne pas
être raccordé au secteur!
Un câble d'alimentation avec terre est absolument nécessaire pour le
raccordement de la pompe immergée. Nous vous recommandons de poser ce
câble dans une gaine PVC entre la cuve et l'emplacement de montage de votre
coffret SILENTIO. Introduisez l'extrémité du câble de la pompe immergée à
travers un des passages pré-percés prévus à cet effet du boîtier SILENTIO : Ouvrez
d'abord le capot inférieur [7] (voir fig. 1). Ouvrez à l'aide d'un outil adéquat (par
ex. petit tournevis) un passage (lequel devra correspondre au diamètre du presse-
étoupe à installer). Montez le presse-étoupe fourni à la livraison et fixez-le avec le
contre écrou joint. Isolez proprement les conducteurs de câbles. Insérez l'extrémité
des câbles à travers le presse-étoupe que vous venez d'installer sous le boitier de
commande. Raccordez le câble de terre (vert et jaune) à une borne libre du bornier
portant l'inscription « PE / Ground ». Raccordez ensuite le câble du neutre (câble
bleu) à une borne libre du bornier portant l'inscription [5]. Raccordez enfin le câble
de phase (marron ou noir) à la borne [2]. L'illustration suivante indique de façon
claire les raccordements :
PE / Ground : conducteur de protection / raccordement à la terre

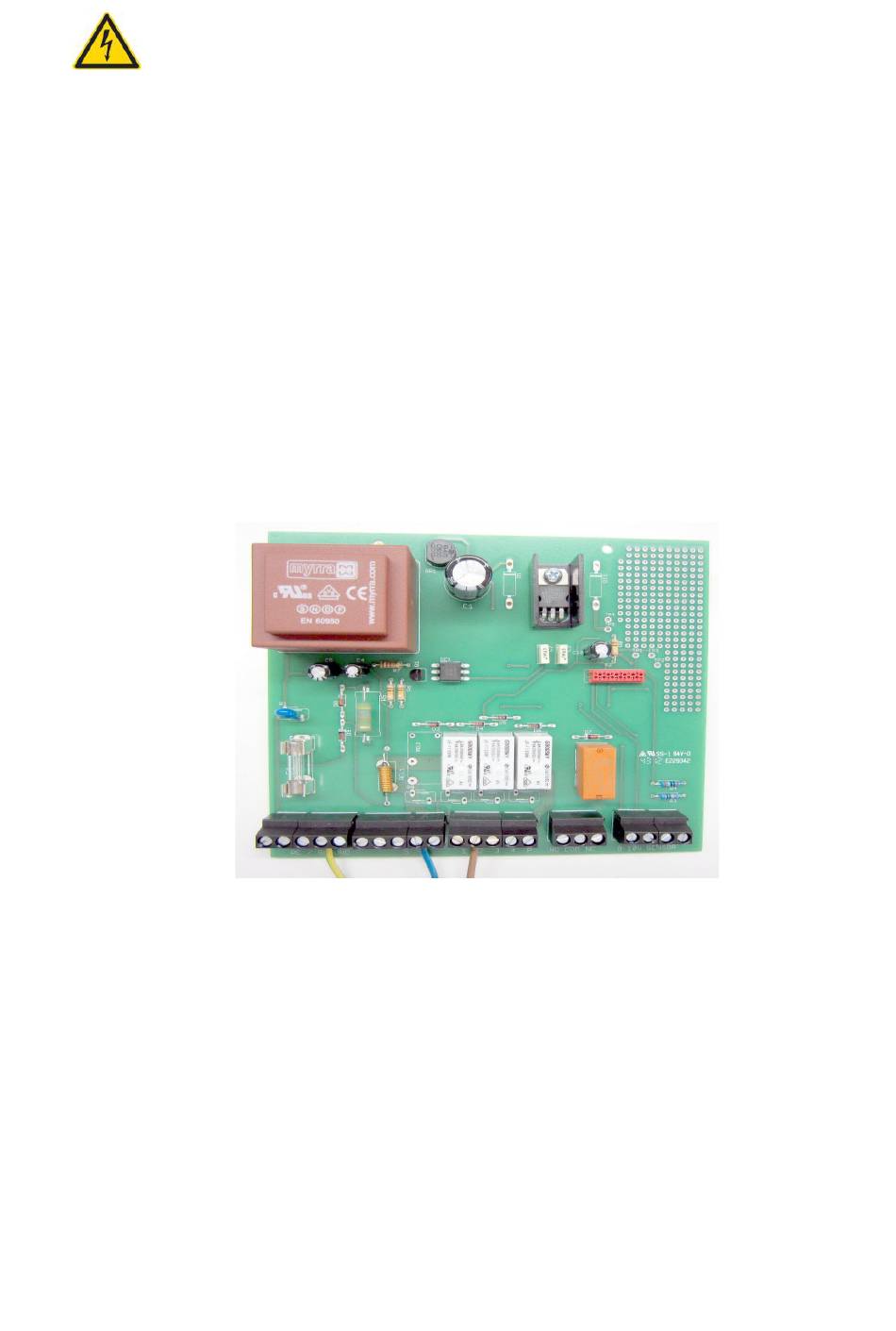

Illustration 5 : raccordement de la pompe dans la cuve
1: Raccordement de la pompe
2: Raccordement de la pompe dans la cuve (pour
SILENTIO Press)
3: Raccordement de l'électrovanne de rinçage du filtre
4: Raccordement de l'électrovanne 3 voies (basculement
eau de pluie / eau potable)
5: Neutre
P: ~230V : conducteur sous tension 230V AC
