Installation
Avis :
L'installation du panneau doit être confiée à un personnel qualifié.
Avis :
Débranchez toujours le câble de communication avant de débrancher le câble électrique.
Exigences environnementales
Veillez à prendre en compte les considérations suivantes lors de la sélection d'un emplacement pour le panneau. Les panneaux :
•
sont exclusivement destinés à une utilisation intérieure et ne doivent pas être continuellement exposés à la lumière directe du soleil
•
ne sont pas conçus pour être suspendus dans une vitrine. La suspension du panneau dans une vitrine annulera la garantie.
•
doivent seulement être utilisés dans un environnement où la température est comprise entre 32 à 122 °F (0 et 50 °C)
•
doivent uniquement être utilisés dans un environnement où l'humidité (sans condensation) ne dépasse pas 95 %
•
doivent être branchés sur une prise de terre
•
doivent être installés en laissant un dégagement minimum de 1 po (2,5 cm) de chaque côté et de 2 po (5,1 cm) au-dessus
Réduction du bruit électrique
Adaptive recommande ce qui suit pour diminuer la quantité d'émissions et de bruit électriques avec les panneaux RVB Alpha 9000 :
•
Branchez le panneau sur son propre circuit électrique.
•
Protégez l'alimentation d'entrée avec un disjoncteur d'une valeur nominale non supérieure à 20 A.
•
Ne branchez pas plus de 7 panneaux par le biais d'un même disjoncteur.
•
Acheminez l'alimentation d'entrée jusqu'à un panneau par un chemin différent des câbles de communication série du panneau.
Ne faites PAS courir les câbles d'alimentation et de communication dans le même conduit.
•
Si le croisement des câbles d'alimentation et de communication est inévitable, le croisement doit être perpendiculaire.
•
Blindez tous les câbles de communication série. Branchez le blindage à la terre au contrôleur seulement.
•

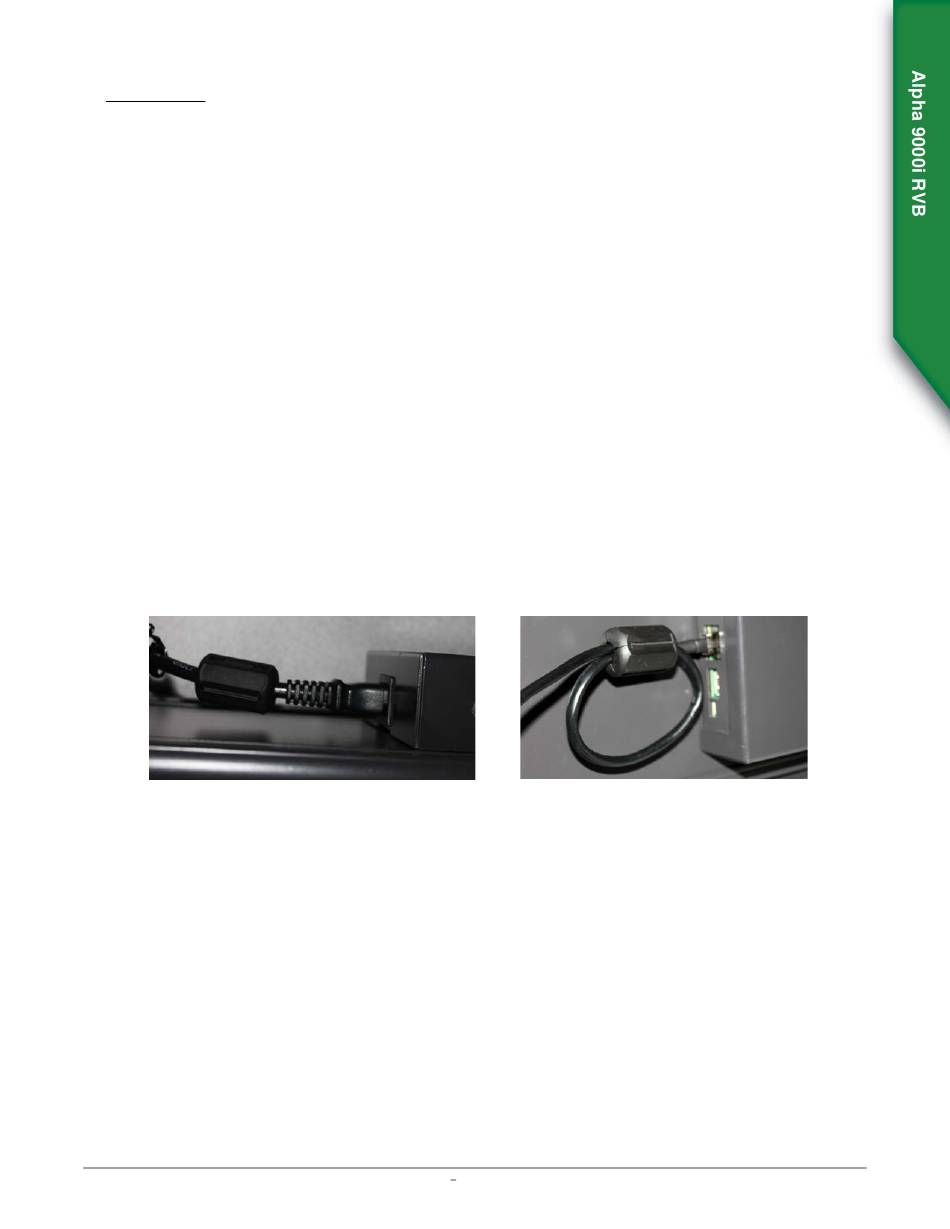

Utilisez les ferrites incluses pour réduire les émissions de bruit. Pour les branchements câblés et les connexions sans fil,
installez les ferrites sur le câble électrique et le câble Ethernet comme illustré ci-dessous.
Ferrite installée sur le câble électrique
MANUEL D'INSTALLATION DU PANNEAU RVB ALPHA 9000i (N
Ferrite installée sur le câble Ethernet
O
1770610203 R
. C)
DE RÉF
ÉV
I
NSTALLATION
1-5
