SIMU S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - 70103 ARC-LÈS-GRAY CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090

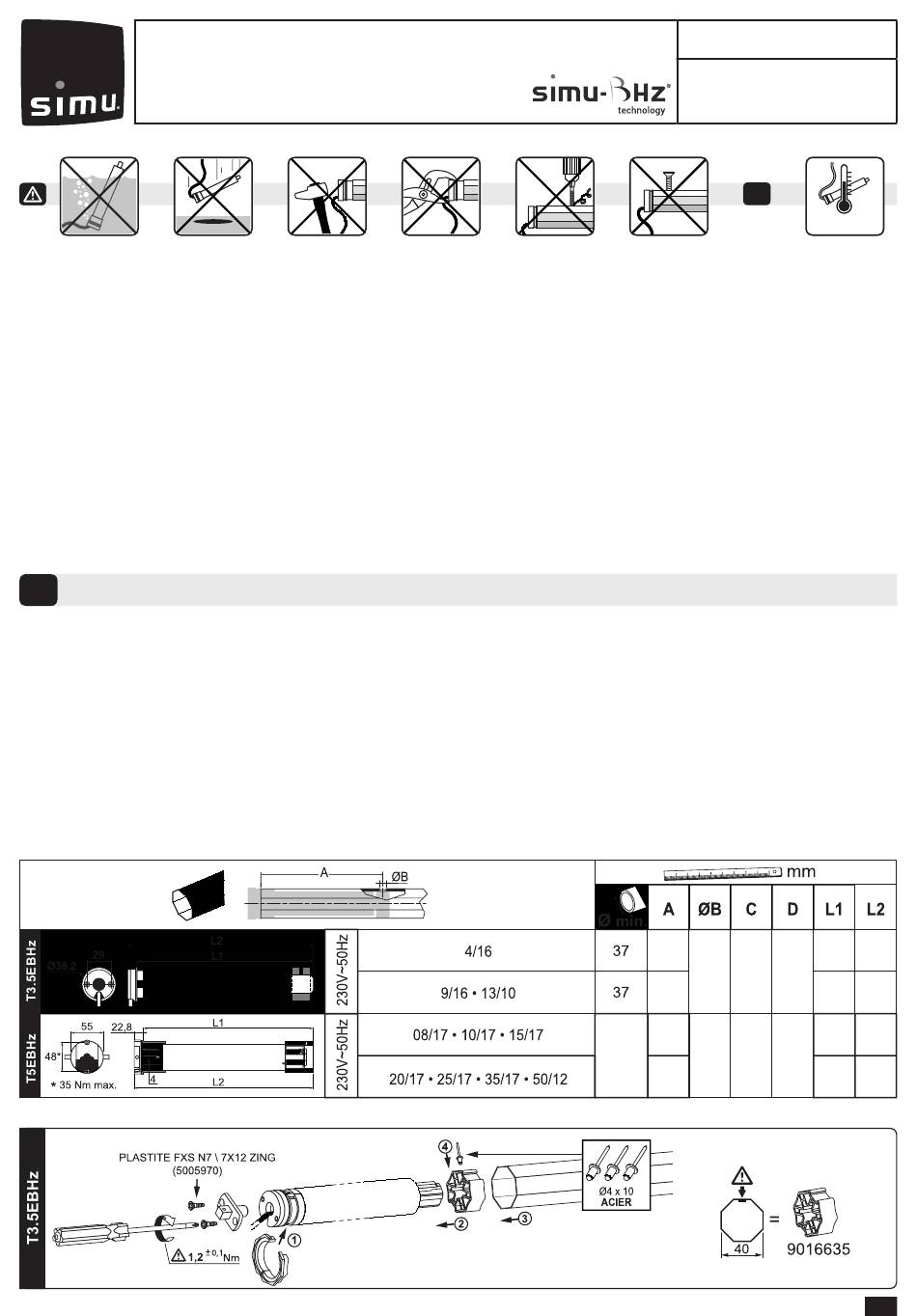

Cette notice s'applique à toutes les motorisations T3.5EBHz/T5EBHz dont les déclinaisons sont disponibles au catalogue en vigueur.
Domaine d'application : Les motorisations T3.5EBHz/T5EBHz sont conçues pour motoriser tous types de volets
roulants. L'installateur, professionnel de la motorisation et de l'automatisation de l'habitat doit s'assurer que l'installation, du
produit motorisé une fois installé, respecte les normes en vigueur dans le pays de mise en service comme notamment la
norme sur les volets roulants EN13659.
Responsabilité : Avant d'installer et d'utiliser la motorisation, lire attentivement cette notice. Outre les instructions
décrites dans cette notice, respecter également les consignes détaillées dans le document joint : Consignes de sécurité.
La motorisation doit être installée par un professionnel de la motorisation et de l'automatisation de l'habitat, conformément aux
instructions de SIMU et à la réglementation applicable dans le pays de mise en service. Toute utilisation de la motorisation hors
du domaine d'application décrit ci-dessus est interdite. Elle exclurait, comme tout irrespect des instructions figurant dans cette
notice et dans le document joint Consignes de sécurité, toute responsabilité et garantie de SIMU. L'installateur doit informer
ses clients des conditions d'utilisation et de maintenance de la motorisation et doit leur transmettre les instructions d'utilisation
et de maintenance, ainsi que le document joint Consignes de sécurité, après l'installation de la motorisation. Toute opération
de Service Après-Vente sur la motorisation nécessite l'intervention d'un professionnel de la motorisation et de l'automatisation
de l'habitat. Si un doute apparaît lors de l'installation de la motorisation ou pour obtenir des informations complémentaires,
consulter un interlocuteur SIMU ou aller sur le site www.simu.com.
1
Installation
Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation de
l'habitat réalisant l'installation de la motorisation :
- Les modalités d'installation électrique sont décrites par les normes nationales ou par la norme IEC 60364.
- Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
- T3.5EBHz : Le câble du moteur n'est pas démontable. S'il est endommagé, retourner la motorisation au SAV.
- T5EBHz : Le câble du moteur est démontable. S'il est endommagé, le remplacer à l'identique. Le
raccordement du câble au moteur doit être réalisé par du personnel qualifié. Le connecteur doit être monté
sans endommager les contacts. La continuité de terre doit être assurée.
Préconisations : Respecter une distance minimum de 20 cm entre deux moteurs EBHz. Respecter une
distance minimum de 30 cm entre un moteur EBHz et un émetteur BHz. L'utilisation d'un appareil radio utilisant
la même fréquence (868-870 MHz) peut dégrader les performances de ce produit.
Perçage du tube :
Montage :
T3.5EBHz/T5EBHz
(230V ~ 50Hz)
IP44
IP44
5140362B
Notice originale
i
437
4,2
8
5,5
472
583
47
5
26
4,2
657
-20°C / +60°C
460
475
495
510
596
619
670
693
FR
1/6
