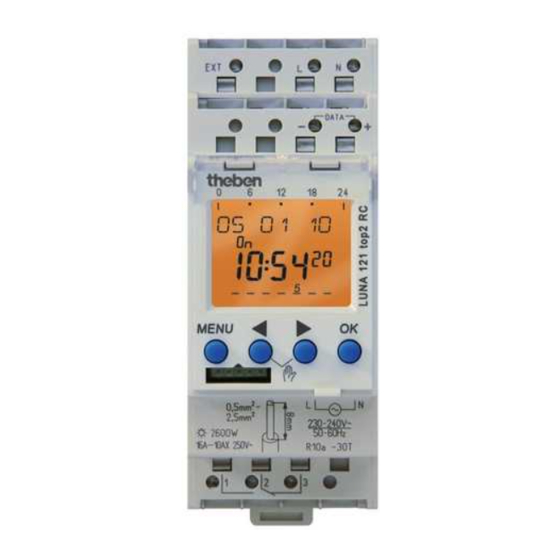

Theben LUNA 121 top2 RC Mode D'emploi
Interrupteur crépusculaire digital
Masquer les pouces
Voir aussi pour LUNA 121 top2 RC:
- Mode d'emploi (28 pages) ,
- Fiche technique (4 pages) ,
- Notice de montage et d'utilisation (18 pages)
Manuels Connexes pour Theben LUNA 121 top2 RC
Sommaire des Matières pour Theben LUNA 121 top2 RC
-
Page 1: Table Des Matières
307131 Interrupteur crépusculaire digital LUNA 121 top2 RC 1210100/ 1210200 LUNA 122 top2 RC 1220100/ 1220200 1. Consignes de sécurité fondamentales 2. Utilisation conforme à l'usage prévu Élimination 3. Montage et raccordement 5 Montage de l'horloge pro- grammable Raccordement du câble Retrait du câble... - Page 2 4. Description de l'appareil 10 Écran & touches Principe de fonctionnement 11 Aperçu Menu Première mise en service 5. Réglages et fonctions Réglage des valeurs de luminosité Réglage de la temporisation 15 Programmation des horaires de commutation dans le program- me standard Programmation des horaires de commutation dans le program-...
- Page 3 Réglage de la règle libre Affectation des capteurs Activation du code PIN Réglage de la commutation manuelle ou permanente Réglage de l'entrée externe 22 Compteur d'heures de fonctionnement Utilisation de la carte mémoire OBELISK top2 Réinitialisation de l‘interrupteur crépusculaire 6. Caractéristiques techniques 26 7.
-
Page 4: Consignes De Sécurité Fondamentales
1. Consignes de sécurité fondamentales AVERTISSEMENT Danger de mort, risque d'électrocution ou d'incendie ! Seul un électricien spécialisé est habilité à ¾ ¾ procéder au montage ! • L'appareil est prévu pour le montage sur rails DIN (selon EN 60715) Carte mémoire OBELISK top2 : éviter une charge ou une pollution mécanique lors d'un stockage / transport 2. -
Page 5: Élimination
Élimination Procéder à l'élimination de l'appareil conformément aux † ¾ directives de protection de l'environnement 3. Montage et raccordement Montage de l'horloge programmable AVERTISSEMENT Danger de mort, risque d'électrocution ou d'incendie ! Seul un électricien spécialisé est habilité à ¾ ¾... - Page 6 Câble 45° Borne enfichable à ressort Contact à ouver- ture de la borne enfichable à ressort Point de contrôle Carte mémoire OBELISK top2 (9070404) Monter sur les rails DIN (selon EN 60715) † ¾ Couper la tension † ¾ Protéger contre toute remise en marche †...
-
Page 7: Raccordement Du Câble
Raccordement du câble Schémas de raccordement LUNA 121 top2 RC / LUNA 122 top2 RC 4 5 6 Ext1 – + – + Ext1 Ext2 Data Data RC DCF RC DCF 1 2 3 1 2 3 Isoler le câble sur 8 mm (max. 9) †... - Page 8 Eviter de poser le câble de capteur parallèlement aux câbles électriques. Respecter la polarité ! Couper la tension † ¾ Capteur de luminosité pour montage mural 907 0 Capteur de luminosité pour montage mural : 0,5-2,5 mm † ¾ isoler le câble sur 10 mm (max. 11 mm) max .
- Page 9 8-9 mm max. 10 mm Ø 5-10 mm <9 mm Ø 20 mm IP 40 IP 66 ca. 63 mm...
-
Page 10: Description De L'appareil
4. Description de l'appareil Écran & touches Heures de Affichage Antenne DCF commutation Affichage pour le programmées lever/coucher du soleil Affichage de la Affichage de l‘heure date État du canal Jours de la semaine C1,C2 de 1 à 7 ON = activé Affichage des touches actives Off = désactivé... -
Page 11: Principe De Fonctionnement
Principe de fonctionnement 1. Lire les lignes de texte Un texte / symbole symbolise une question 2. Prendre une décision Modifier / Confirmation Changer Appuyer sur OK Appuyer... -
Page 12: Aperçu Menu
Aperçu Menu MENU PROGRAMME DAT/HEURE 19 10 15 LUMIERE C1 OFF C2 OFF 9:40 CANAL C1 HEURE CANAL C1 DATE VALEUR LUX STANDARD TEMPORISA- PROG ETE--HIV SPECIAL 1 TION JOUR SEM PROG SPECIAL 2 DAT FORM ZEITFORMAT REGLE PAQ MANUEL OPTIONS CANAL C1 CAPTEURS... -
Page 13: Première Mise En Service
Première mise en service FRANCAIS DAT FORM ENGLISH ANNÉE ESPANOL MOIS DEUTSCH JOUR 24h / 12h HEURES MINUTE ÉTÉ/HIV EUROPE 28 02 15 C1 ON C2 OFF 9:40 Régler la langue, la date, ainsi que l'heure d'été / d'hiver † ¾... -
Page 14: Réglages Et Fonctions
5. Réglages et fonctions Réglage des valeurs de luminosité MENU Activer la Désactiver lumière le soir la lumière le matin CANAL C1 LUMIERE LUX ON LUX OFF VALEUR LUX LUNDI LUNDI TEMPORISA- TION LUNDI 15 lx LUNDI 15 lx COPIER SUR MARDI COPIER ENREGIST... -
Page 15: Valeurs De Luminosité Classiques
Valeurs de luminosité classiques Lumière du jour (clair) 80.000 lx Bureaux 500 lx Couloirs et cages 100–150 lx d’escalier Eclairage de rues 15 lx Pleine lune ca. 0,3 lx Réglage de la temporisation MENU CANAL C1 LUMIERE VALEUR LUX TEMPORISA- TEMPORISA- TION ON TION... -
Page 16: Programmation Des Horaires De Commutation Dans Le Program- Me Standard
Appuyer sur MENU † ¾ Sélectionner LUMIERE, confirmer avec OK † ¾ Sélectionner CANAL C1 ou C2, confirmer avec OK † ¾ Sélectionner TEMPORISATION, confirmer avec OK † ¾ Sélectionner TEMPORISATION ON, confirmer avec OK † ¾ Modifier les heures et les minutes avec les touches + ou – †... -
Page 17: Programmation Des Horaires De Commutation Dans Le Program- Me Spécial
Exemple : allumer l'éclairage d'un hall des sports du lundi au vendredi, de 7:30 à 12:00 Appuyer sur MENU † ¾ Sélectionner PROGRAMME, confirmer avec OK † ¾ Sélectionner COMMUTAT, confirmer avec OK † ¾ Sélectionner CANAL C1 ou C2, confirmer avec OK †... - Page 18 MENU PROGRAMME CANAL C1 STANDARD LUX ON PROG SPECIAL 1 LUX OFF PROG MEM LIBRE 84 SPECIAL 2 INTERRUPTION NOCTURNE DUREE JUSQU’A LUMIERE ON DUREE JUSQU’A NOUVELLE DATE VERIFIER MODIFIER EFFACER DATE DATE FIXE CHAQUE ANNEE ANNEE DEMARRAGE MOIS AVANT/APRES FIN ANNEE DEMARRAGE PAQUES...
-
Page 19: Suppression D'un Horaire De Commutation
Suppression d'un horaire de commutation MENU PROGRAMME CANAL C1 STANDARD CREER VERIFIER PROG SPECIAL 1 MODIFIER PROG SPECIAL 2 EFFACER PARTIEL TOUT EFFACER L Vous pouvez supprimer un bloc, c'est-à-dire un horaire de commutation copié sur plusieurs jours (par ex. Lu-Ve), ou un seul horaire de commutation Appuyer sur MENU. -
Page 20: Affectation Des Capteurs
Lundi de Pâques Ascension + 39 Lundi de + 50 Pentecôte Fête-Dieu + 60 Affectation des capteurs L Les CAPTEURS sont affectés via le menudans OPTIONS: MENU OPTIONS CAPTEURS CANAL C1 1 CAPTEUR PAS DE HEUR-ACTI DETECTE CAPTEUR 1 CAPTEUR ENTR EXT ACTIF RETRO... -
Page 21: Activation Du Code Pin
Activation du code PIN Le code PIN se règle via le menu dans OPTIONS. L Si vous avez perdu votre code PIN, contactez l'assistance téléphonique de Theben. L Préparer le numéro de série. MENU OPTIONS CAPTEURS HEUR-ACTI ENTR EXT RETRO... -
Page 22: Activation De La Commutation Manuelle
• Commutation permanente : tant qu'une commutation permanente (marche ou arrêt) est activée, les seuils de commutation et les horaires de commutation programmées ne sont pas appliquées Canal Canal Activation de la commutation manuelle Appuyer brièvement sur les deux touches en même temps †... -
Page 23: Compteur D'heures De Fonctionnement
• INTERRUPTEUR : ON PERM, OFF PERM, DEBLOCAGE CANAL, UNIQUEMENT LUX, PROG SPECIAL 1, PROG SPE- CIAL 2 sont disponibles L Si une fonction est activée via un bouton-poussoir ou un interrupteur externe, EXTERNE apparaît dans l'affichage. MENU OPTIONS CAPTEURS HEUR-ACTI ENTR EXT CANAL C1... -
Page 24: Utilisation De La Carte Mémoire Obelisk Top2
Éviter une charge ou une pollution mécanique lors d'un stockage / transport L Le logiciel PC OBELISK top2 est disponible sur www.theben.de Copie OBELISK → LUNA Copier le programme de commutation et au choix tous les réglages de l'horloge programmable (par ex. entrée externe,... -
Page 25: Démarrage Du Programme Obelisk
format de l'heure, etc.) de la carte mémoire sur l'horloge programmable. Copie LUNA →OBELISK Copier tous les programmes de commutation et réglages de l'horloge programmable sur la carte mémoire. Démarrage du programme OBELISK Reprend tous les valeurs seuils et les horaires de commuta- tion, qui ont été... -
Page 26: Caractéristiques Techniques
6. Caractéristiques techniques Tension de service: 230–240 V~(LUNA 121 top2 RC) / 100–240 V~ (LUNA 122 top2 RC), +10 %/-15 % Fréquence: 50–60 Hz Plage de luminosité: 1–99 000 lx Temporisation à l’enclenchement/au déclenchement: 0–59 min Consommation propre Luna 121 / Luna 122: 1,8 W / 2,2 W Sortie de commande: indépendant des phases (com-... -
Page 27: Contact
IP 55 capteur de luminosité d’encastrement IP 66 (panneau avant à l‘état monté) IP 40 (arrière) 7. Contact Theben AG Hohenbergstr. 32 D-72401 Haigerloch ALLEMAGNE Tél. +49 7474 692-0 Fax +49 7474 692-150 Assistance téléphonique Tél.
