RACKTUNER BTR2000 Manuel d'utilisation
8. Installation
8.1 Montage en rack
Pour son montage dans un rack, le BTR2000 nécessite une unité de
hauteur (1U). Veille à laisser 10 cm d'espace à l'arrière de l'appareil
pour pouvoir réaliser le câblage.
Assure-toi que la circulation d'air autour du BTR2000 est suffisante et
ne le place pas au-dessus d'un étage de puissance pour lui éviter tout
problème de surchauffe.
8.2 Entrées et sorties audio
Toutes les entrées et sorties audio du BTR2000 BEHRINGER sont des
embases jack mono.
Unbalanced ¼" TS connector
strain relief clamp
sleeve
tip
tip
(signal)

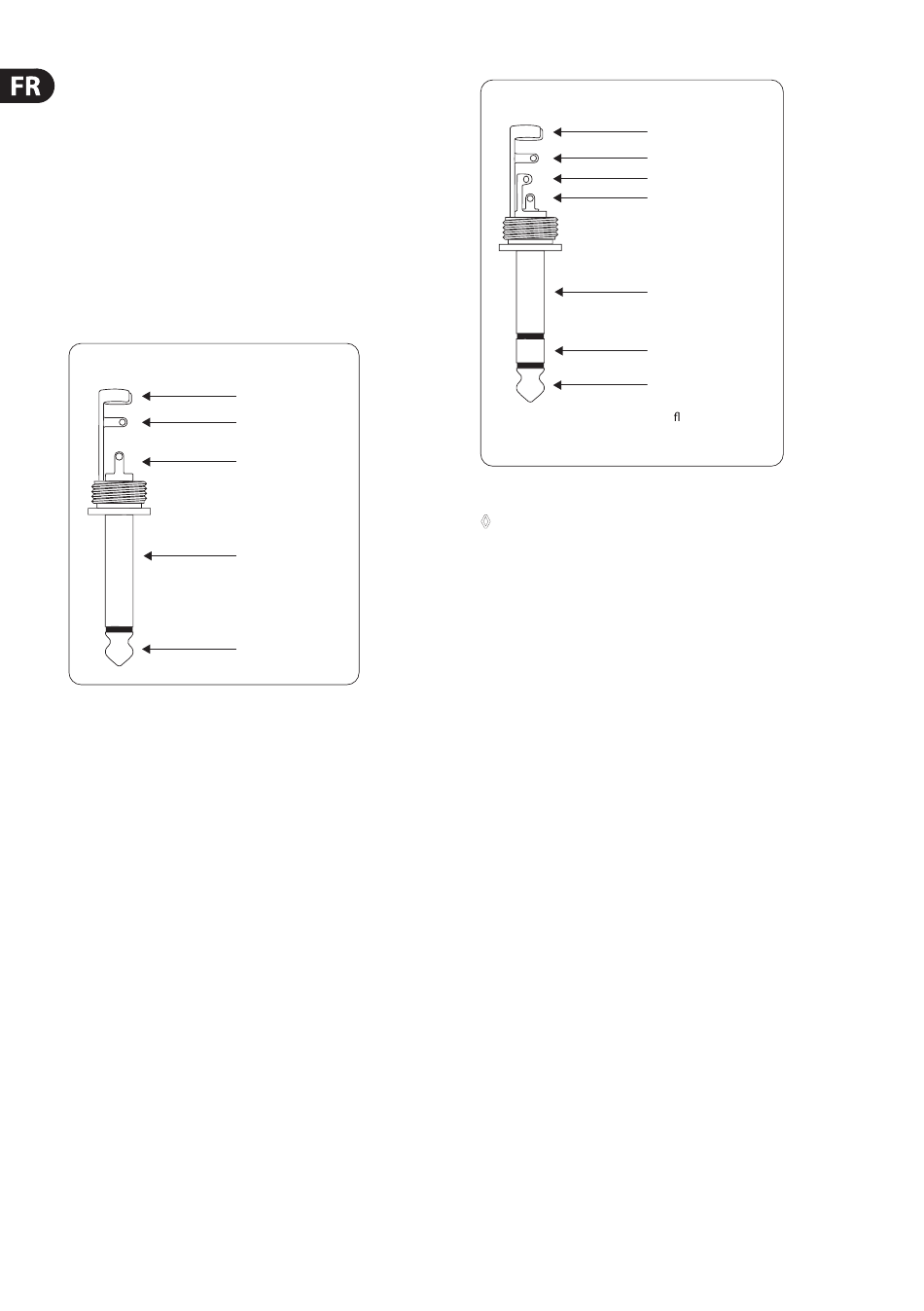

Fig. 8.1 : Jack mono de 6,3 mm
8.3 Câblage d'une pédale
Si tu relies une pédale double à l'embase SELECT du panneau arrière
de ton BTR2000, sache que la fonction MUTE correspond à la bague du
jack stéréo et la fonction SELECT à sa pointe.
sleeve
(ground/shield)
Stereo plug for non-latching footswitch
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
ring
mute
tip
select
The non-latching footswitch brie y connects
either the sleeve and the ring or the sleeve and
and the tip.
Fig. 8.2 : Jack stéréo de 6,3 mm de pédale double
◊
Assure-toi de la compétence suffisante des personnes
qui installent et utilisent ton appareil. Pendant et après
l'installation, vérifie qu'elles sont suffisamment en contact
avec la terre de façon à éviter toute décharge électrostatique
qui pourrait endommager ton matériel.
