Installation électrique
Contacts d'entrée 1 et 2

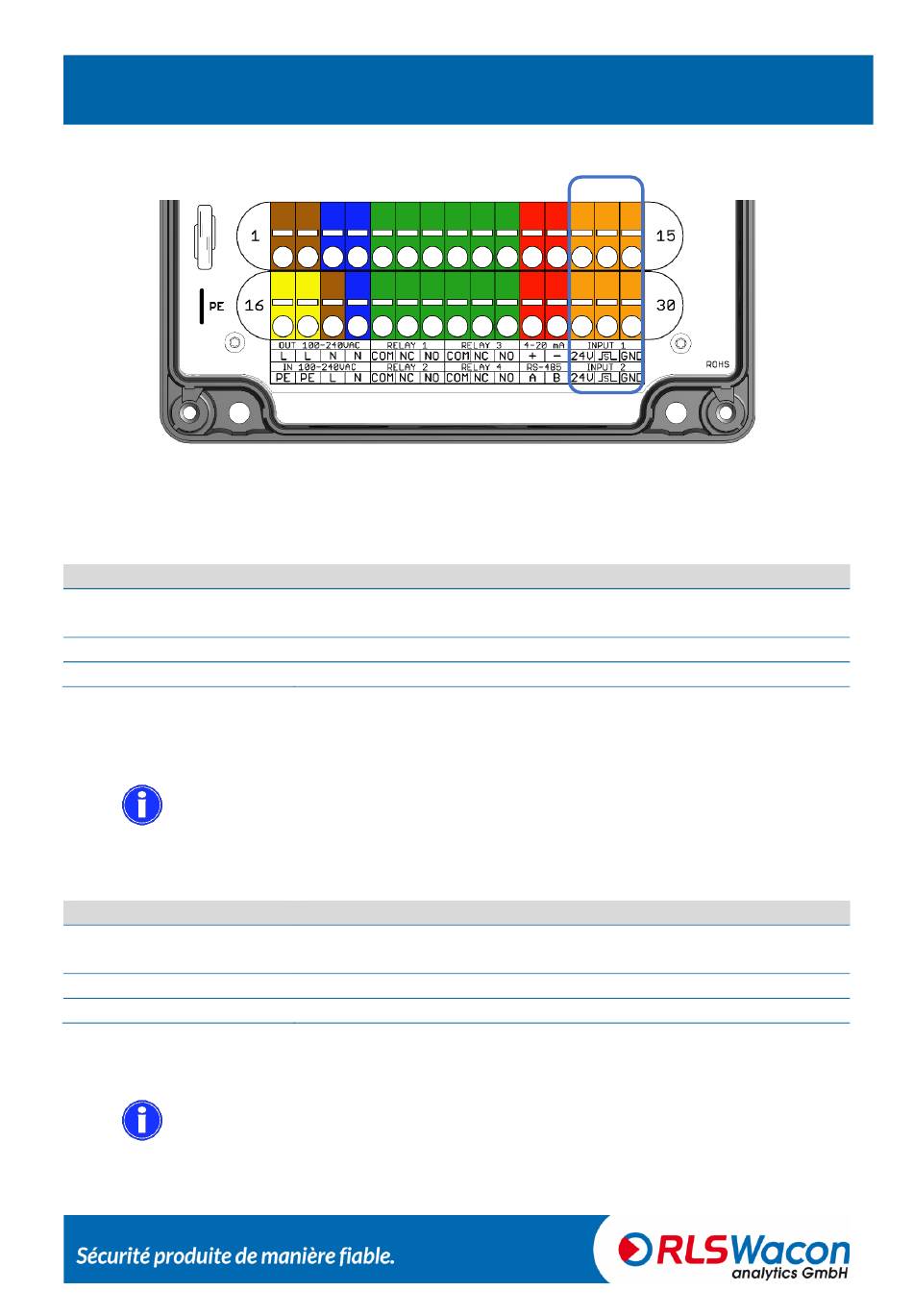

Figure : Bornes pour le raccordement des contacts d'entrée (bord bleu)
INPUT 1 : contact d'entrée de démarrage pour l'analyse / compteur d'eau / contrôleur de débit /
réinitialisation d'intervalle
Désignation des bornes
13 (24V)
14 (S)
15 (GND)
Contact d'entrée 1 Fonction :
D'autres interrupteurs sans potentiel peuvent être raccordés au contact d'entrée. Si le contact
d'entrée est fermé, le symbole IN est surligné en noir sur l'écran.
Vous trouverez de plus amples informations aux pages 32 à 35.
INPUT 2 : contact d'entrée pour réinitialisation à distance
Désignation des bornes
28 (24V)
29 (S)
30 (GND)
Contact d'entrée 2 Fonction :
Le contact d'entrée peut être raccordé à une commande de réinitialisation à distance.
Voir page36 plus d'informations.
RLS Wacon analytics GmbH ∙ +49 (0)5121 28126 0 ∙ info@rls-wacon.de info@rls-wacon.de
Description de la
+ Tension auxiliaire 24 V pour le raccordement de sorties libres de
potentiel
entrée de signal
Raccordement à la terre pour raccordement + 24 V
Description de la
+ Tension auxiliaire 24 V pour le raccordement de sorties libres de
potentiel
entrée de signal
Raccordement à la terre pour raccordement + 24 V
