Dimensions de montage arrière sur surface

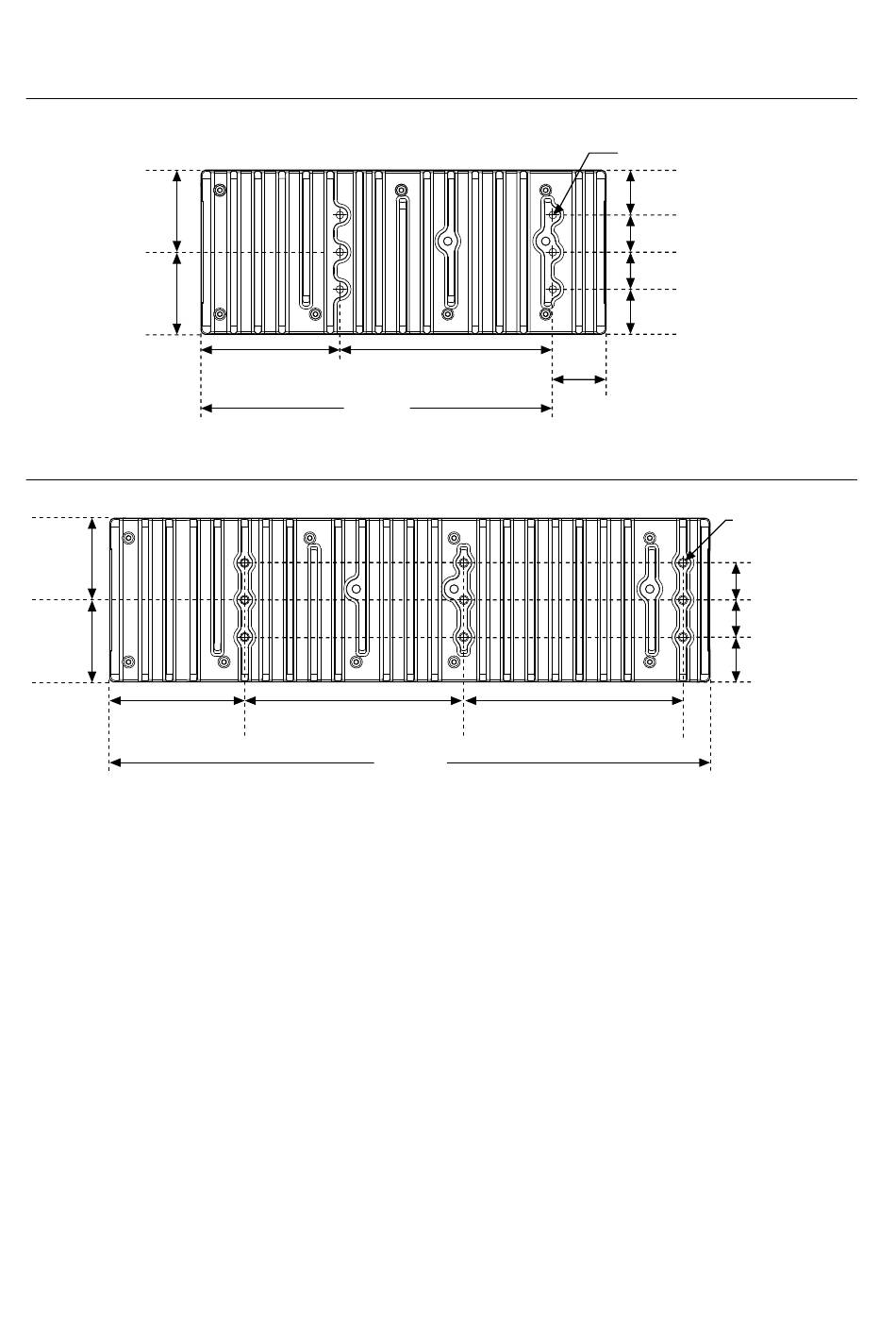

Figure 20. Dimensions arrière du contrôleur cRIO-905x à 4 emplacements
38,79 mm
(1,527 po)
50,82 mm
(2,001 po)
Figure 21. Dimensions arrière du contrôleur cRIO-905x à 8 emplacements
38,8 mm
(1,52 po)
50,8 mm
(2,00 po)
73,8 mm
(2,91 po)
Montage du contrôleur sur un panneau
Éléments utilisés
• cRIO-905x
• Tournevis cruciforme 2
• Kit de montage sur panneau NI pour contrôleurs à 4 emplacements, 157253-01
– Plaque de montage du panneau
– Vis M4 x 10 (x4)
• Kit de montage sur panneau NI pour contrôleurs à 8 emplacements, 157267-01
– Plaque de montage du panneau
– Vis M4 x 10 (x6)
Comment procéder
Effectuez les étapes suivantes pour monter votre contrôleur cRIO-905x sur un panneau.
75,89 mm
(2,988 po)
221,4 mm
(8,72 po)
120 mm
(4,72 po)
328,6 mm
(12,94 po)
116,54 mm
(4,588 po)
120 mm
(4,72 po)
cRIO-905x User Manual |
Profondeur d'insertion max
6x M4 x 0,7
8,0 mm (0,315 po)
24,48 mm
(0,964 po)
20,33 mm
(0,800 po)
20,32 mm
(0,800 po)
24,49 mm
(0,964 po)
29 mm
(1,142 po)
Profondeur
d'insertion max
9x M4 x 0,7
8,0 mm (0,32 po)
20,3 mm
(0,80 po)
20,3 mm
(0,80 po)
24,5 mm
(0,96 po)
