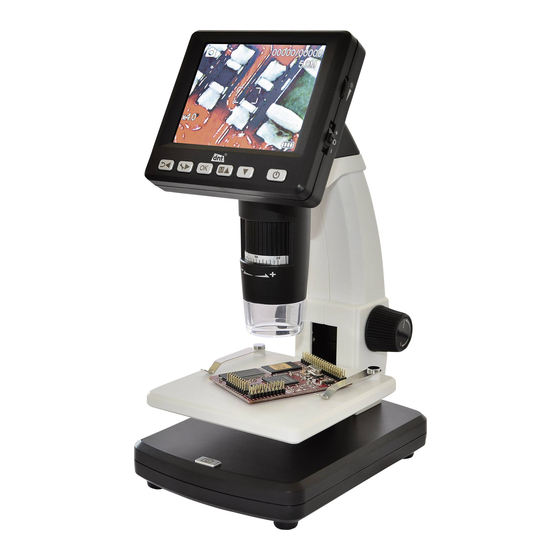

- Page 1 Notice d’emploi Caméra microscope numérique LAB 5.0 N° de commande 1713199 Page 4 - 23...
-
Page 2: Table Des Matières
Table des matières Page Introduction ................................4 Explication des symboles ............................4 Utilisation prévue ..............................4 Contenu d'emballage ............................5 Caractéristiques et fonctions ..........................5 Exigences du système ............................5 Consignes de sécurité ............................6 a) Généralités ..............................6 b) Accumulateurs ...............................6 c) Adaptateur ..............................7 d) Microscope ..............................7 e) Protection contre la poussière ........................7 Éléments d'utilisation ............................8 a) Panneau de commande ..........................8... - Page 3 12. Connexion à votre ordinateur ..........................14 13. Téléchargez et installez le logiciel ........................15 a) Installation sur Windows ..........................15 ® b) Installation sur Mac OS ..........................16 c) Vue d’ensemble ............................16 d) Prise de photo ............................17 e) Enregistrement des vidéos ..........................17 f) Minuterie de prise de photos et de vidéos ....................18 g) Outils de mesure de la taille des images .....................18 h) Dessins et textes ............................19 14.
-
Page 4: Introduction
1. Introduction Cher client, Nous vous remercions d'avoir fait l'acquisition de ce produit. Ce produit est conforme aux exigences nationales et européennes en vigueur. Afin de garder ce statut et maintenir un fonctionnement correct, vous devez, en tant qu’utilisateur, respecter les instructions contenues dans ce mode d’emploi ! Ce mode d’emploi est inclus dans le produit. -
Page 5: Contenu D'emballage
4. Contenu d'emballage • Unité de base • Câble USB • Adaptateur secteur • Câble AV • Règle de calibrage • Batterie lithium-ion • Mode d’emploi Carte micro SD non fournie. Mode d'emploi actualisé Téléchargez la dernière version du mode d'emploi sur www.conrad.com/downloads ou scannez le code QR. -
Page 6: Consignes De Sécurité
7. Consignes de sécurité Lisez attentivement les informations importantes et les instructions d’utilisation, et respectez surtout les consignes de sécurité. Nous ne saurions être tenus pour responsables des blessures corporelles ou des dommages matériels résultant du non-respect des mises en garde et des indications relatives à... -
Page 7: Adaptateur
toute manipulation d’une pile endommagée. • Gardez la pile rechargeable hors de la portée des enfants. Ne laissez pas traîner la pile rechargeable, étant donné que les enfants ou les animaux de compagnie peuvent l’avaler. • Les piles (rechargeables) ne doivent pas être démantelées, court-circuitées ou jetées dans un feu. Ne rechargez pas les pile non rechargeables ! Il existe un risque d'explosion ! •... -
Page 8: Éléments D'utilisation
8. Éléments d'utilisation a) Panneau de commande Variateur LED x1.5 Zoom avant / arrière Emplacement pour carte micro SD Lecture / gauche Bouton MARCHE/ARRÊT Menu de configuration Confirmer Mode de couleur / haut b) Icônes de l’écran LCD ICÔNES DESCRIPTION Image fixe/ mode vidéo Mode retardateur Nombre d’images prises/restantes (sur la base de la résolution actuelle de l’image et... -
Page 9: Microscope
c) Microscope A8 A9 Port pour câble de téléviseur AV-out (sortie AV) Écran 3,5 pouces Emplacement pour carte micro SD A10 Port USB 2.0 Mini-B Molette de mise au point fine A11 Dispositif de réglage de luminosité des voyants Porte-objet A12 Zoom numérique +/- Molette de mise au point (dévérouiller / vérouiller) A13 Objectif de la caméra / Source lumineuse à... -
Page 10: Mise En Place Du Microscope
9. Mise en place du microscope a) Insertion de la pile • Respectez la polarité comme indiqué sur le compartiment à piles (A15). b) Recharge de la pile Ne chargez pas la pile via l’alimentation secteur lorsque le microscope est connecté à un port USB 2.0 alimenté. -
Page 11: Insertion De La Carte Micro Sd
c) Insertion de la carte micro SD N’usez pas de la force pour introduire la carte micro SD dans sa fente (A2), car cela pourrait endommager le microscope et la carte mémoire. La carte mémoire doit être formatée avant d’être utilisée (voir Section 11.c Généralités / Formater la carte SD). -
Page 12: Fort Ou Faible Grossissement
c) Fort ou faible grossissement • Centrez l’objectif (A13) sur l’objet. • Fort grossissement : Tournez complètement la molette de mise au point fine (A3) vers la droite, puis tournez-la lentement dans l’autre sens jusqu'à ce que l'image soit nette. •... -
Page 13: Mode De Couleurs
h) Mode de couleurs • En mode photo , changez le mode de couleurs en appuyant sur le bouton pour naviguer entre couleur/ positive/négative. Le changement du mode de couleurs ne s'applique pas aux vidéos. 11. Menu principal du microscope •... -
Page 14: Généralités
c) Généralités • Langue : Définit la langue d’affichage • Économie d’énergie : Règle le temps d’arrêt automatique pour les cas où aucune touche n’est appuyée 5, 10, 15 minutes. • Fréquence : Règle la fréquence de scintillement à 50 ou 60 Hz. •... -
Page 15: Téléchargez Et Installez Le Logiciel
• Connectez une extrémité du câble USB fourni au port USB Molette de mise au point fine (A10) du microscope, et l’autre extrémité au port USB 2.0 de votre ordinateur. • Appuyez sur le bouton pour mettre le microscope en MARCHE. •... -
Page 16: Installation Sur Mac Os
b) Installation sur Mac OS 1. Visitez le site : www.conrad.com/downloads . 2. Saisissez le numéro d’ordre : 1713199. 3. Sélectionnez le fichier à télécharger. 4. Sélectionnez le fichier PortableCapture Plus.pkg. 5. Suivez les instructions à l'écran pour terminer la procédure d'installation. 6. -
Page 17: Prise De Photo
B4 Zone de prévisualisation des images. B5 Informations sur le grossissement. B6 Onglet Photo / Vidéo : Sélectionnez un onglet pour visualiser les Photos ou Vidéos enregistrées. B7 Fenêtre des images enregistrées (vue miniature). - Les images capturées ou les vidéos enregistrées s’affichent en miniature. - Si vous placez le curseur de la souris sur une miniature, l'image apparaîtra dans la zone de prévisualisation (B4). -
Page 18: Minuterie De Prise De Photos Et De Vidéos
f) Minuterie de prise de photos et de vidéos • Vous pouvez définir une minuterie de démarrage et d’arrêt personnalisée pour capturer des photos ou enregistrer des vidéos. puis choisissez une Photo ou • Sélectionnez le raccourci de la Minuterie une Video (Vidéo). -
Page 19: Dessins Et Textes
h) Dessins et textes Double-cliquez sur une image dans la fenêtre des images enregistrées (B7) pour accéder à l’interface de marquage des images ou de commentaires, puis sélectionnez l’icône de dessin. • Un menu déroulant affiche différentes options. • Line Properties (Les Propriétés de lignes) incluent la Line Width (Largeur de la ligne) et la Line Color (Couleur de la ligne). -
Page 20: Calibrage Du Microscope
14. Calibrage du microscope • Dirigez le microscope vers la règle de calibrage. • Tournez la molette de mise au point fine (A3) jusqu'à ce que l'image soit nette. • Ajustez la position de la règle afin que l’image soit alignée en carré... -
Page 21: Connexion Au Téléviseur
15. Connexion au téléviseur Vous pouvez vous servir de votre téléviseur comme grand écran pour visualiser les objets agrandis. • Connectez une extrémité du câble AV fourni à la sortie AV-out (sortie AV) du câble téléviseur (A19) sur le microscope, et l’autre extrémité sur l’entrée vidéo de votre téléviseur. •... -
Page 22: Entretien Et Nettoyage
17. Entretien et nettoyage • Déconnectez le produit de votre ordinateur avant de le nettoyer. S’il chauffe, attendez qu’il se refroidisse. • N'utilisez pas de produits de nettoyage abrasifs, d'alcool à frictionner ou autre produit chimique : ceux-ci risqueraient d'abîmer le boîtier et de causer des dysfonctionnements. •... -
Page 23: Données Techniques
19. Données techniques a) Microscope Source d’alimentation ........Li-ion 3,7 V/1050 mAh (piles rechargeables) 5 V/CC, 500 mA (USB 2.0) Temps de charge de la pile .......Environ 2 heures (via l’adaptateur secteur) Autonomie de la pile .........Environ 2 heures Mémoire ............carte micro SD (32 Go max.) Écran LCD ............7,6 cm (3”) TFT, ratio 4:3 Capteur d’images ..........5 MP Résolution vidéo ..........VGA... - Page 24 Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits.
