2. Présentation

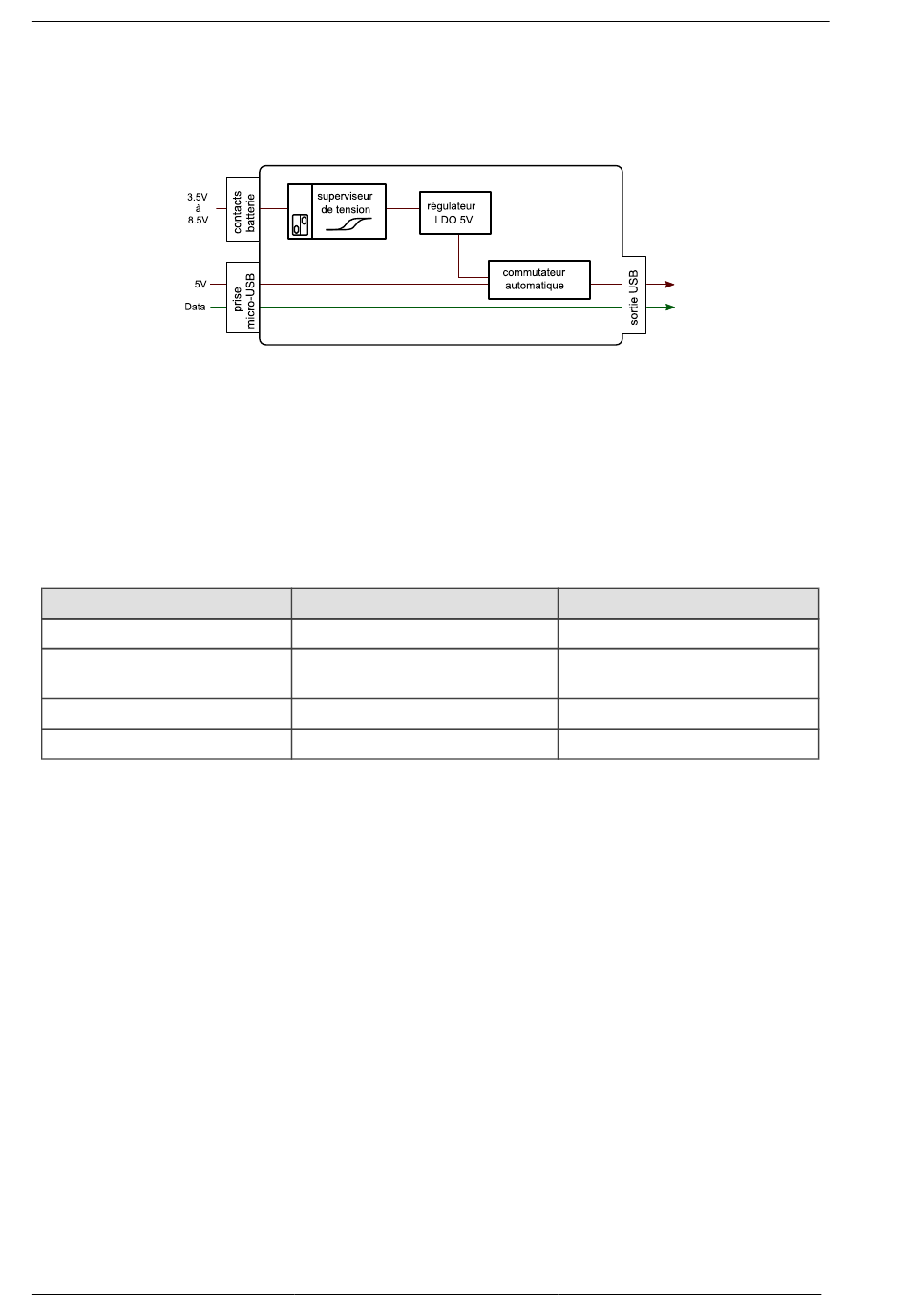

2.2. Schéma bloc
Les fonctions assurées par le Mini-Battery-Supervisor sont détaillées ci-dessous:
2.3. Superviseur de tension
Le Mini-Battery-Supervisor mesure la tension fournie par la batterie afin de mettre l'appareil hors
tension lorsque la batterie est épuisée, et de le remettre en marche lorsque la batterie est remplacée.
Pour éviter que l'appareil ne se remette spontanément en marche avec la remontée de tension
naturelle des batteries lorsque la charge est coupée, la tension de remise en marche est bien
supérieure à celle de déconnexion. Deux commutateurs DIP permettent de choisir parmi 4 niveaux
de seuils, qui ont été soigneusement sélectionnés pour correspondre aux types de batteries les plus
utiles:
Type de batteries
2S LiPo
4C Alkalines
5C NiMH
4C NiMH
1S LiPo
Les niveaux indiqués ci-dessus sont mesurés à l'entrée du circuit, et sont définis avec une tolérance
de ±0.05V. Suivant le courant consommé, la longueur et le diamètre du câble reliant la batterie, les
seuils de commutation au niveau de la batterie elle-même se situeront à des valeurs légèrement plus
hautes. De manière similaire, la tension résultante au niveau de l'appareil alimenté sera inférieure,
en particulier en raison de la chute de tension dans le régulateur (voir ci-dessous).
Attention: En raison de la chute de tension dans le régulateur, seules les deux premières sources
d'alimentation dans le tableau ci-dessus garantissent à l'appareil une tension d'alimentation
conforme au standard USB à tout moment. Dans le cas de 4C NiMH ou 1S LiPo, l'appareil recevra
une tension inférieure à 4.5V, ce qui peut fonctionner avec certains appareils mais pas forcément
avec tous. De nombreux modules Yoctopuce peuvent se satisfaire de 4C NiMH.
2.4. Régulation de tension
Le Mini-Battery-Supervisor comporte un régulateur de tension destiné à ramener la tension fournie
par la batterie à un niveau acceptable pour les appareils alimentés par USB, soit 5V au maximum.
En raison de sa taille, il s'agit d'un simple régulateur linéaire (LDO) qui abaisse la tension en
dissipant l'excédent d'énergie sous forme de chaleur. C'est une solution pertinente pour les
systèmes qui restent en sommeil profond pendant des durées prolongées, mais les limitations
suivantes s'appliquent:
• Lorsque la tension de la batterie s'abaisse jusqu'à et au-delà de la tension cible 5V, la tension
de sortie baisse elle-aussi et reste nécessairement inférieure à celle de la batterie, avec un
palier d'environ 1mV par mA consommé. Le Mini-Battery-Supervisor ne comporte pas de
dispositif pour réhausser la tension.
4
Schéma-bloc du Mini-Battery-Supervisor
Seuil de déconnexion
6.45V
5.0V
4.5V
3.5V
Seuil de reconnexion
8.05V
6.25V
5.2V
4.05V
