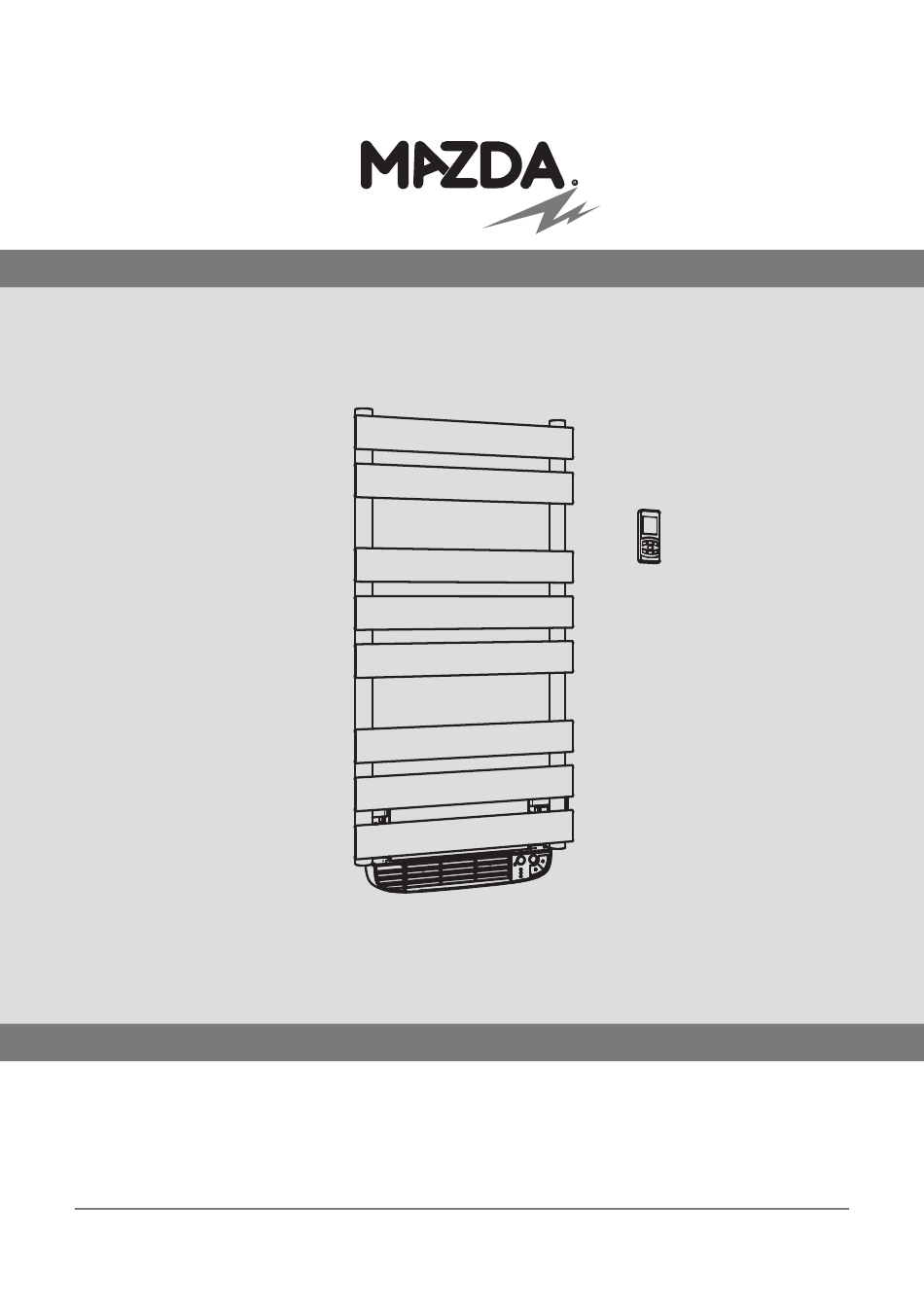

RIBAO
NOTICE D'UTILISATION ET D'INSTALLATION
Seul un usage approprié des instructions suivantes pourra garantir la sécurité du produit.
Il est donc fortement conseillé de les lire avant l'installation et de les conserver pour un
éventuel usage futur. Dans le cas où des doutes relatifs au montage du produit surviendraient,
il est conseillé de demander l'intervention d'une personne technique qualifiée.
DOC.IS.003414
FR
23.05.2018
Publicité
Table des Matières
Manuels Connexes pour Mazda Ribao 500
Sommaire des Matières pour Mazda Ribao 500
- Page 1 RIBAO NOTICE D’UTILISATION ET D’INSTALLATION Seul un usage approprié des instructions suivantes pourra garantir la sécurité du produit. Il est donc fortement conseillé de les lire avant l’installation et de les conserver pour un éventuel usage futur. Dans le cas où des doutes relatifs au montage du produit surviendraient, il est conseillé...
-
Page 2: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ • Tout dommage résultant du non-respect de ces consignes en- traîne la non application de la garantie constructeur. • Ne pas utiliser l’appareil à l’extérieur. • Votre appareil est destiné à un usage domestique et ne doit pas être utilisé... -
Page 3: Avertissement Pour Les Personnes Handicapées Et Les Enfants
AVERTISSEMENT POUR LES PERSONNES HANDICAPÉES ET LES ENFANTS • Cet appareil peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes ayant des capacités physiques, sen- sorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à... -
Page 4: Sécurité Enfants
SÉCURITÉ ENFANTS Verrouillage clavier « » Pour activer ou désactiver la fonction de verrouillage clavier, ap- puyer 5s sur la touche DRYER. 5 sec Lorsque le clavier est verrouillé, le soufflant continue à fonctionner comme au moment de l’activation de la fonction. Dans ce mode il est impossible de modifier la configuration des programmes, de la température ou d’activer les fonctions BOOST ou DRYER. -
Page 5: Préparation D'installation
PRÉPARATION D’INSTALLATION Avant de raccorder l’appareil de chauffage, couper l’élec- tricité au disjoncteur général. L’appareil de chauffage est un appareil de classe II, il peut donc être installé dans toutes les pièces de la maison y compris dans les vo- lumes de protection 2 et 3 d’une salle de bain (IP24). -
Page 6: Alimentation Et Raccordement Électriques
ALIMENTATION ET RACCORDEMENT ÉLECTRIQUES • L’alimentation de l’appareil de chauffage doit être protégée, conformément aux normes en vigueur, par un interrupteur dif- férentiel de 30 mA et un dispositif de protection contre les surintensités adapté aux caractéristiques de la ligne de raccor- dement. -
Page 7: Fixations Des Consoles Murales
FIXATIONS DES CONSOLES MURALES 4 × 4 × 4 × 4 × 4 × Ø 10 CH 14 CH 3 REMARQUE Les vis et les fiches ne sont pas fournies. [ 7 ]... - Page 8 INSTALLATION WHITE Puissances 500+1000 W 450 mm 676 mm Pour une correcte installation : poser au mur les pieds en plastique du soufflant. [ 8 ]...
-
Page 9: Utilisation Correcte
UTILISATION CORRECTE Utilisez le produit de la façon indiquée sur la figure 1. Ne posez en aucun cas des serviettes ni des vêtements sur le cadre exté- rieur (figure 2). Les collecteurs (tubes verticales) ne doivent jamais être couverts.Une utilisation incorrecte risque de causer de dan- gereuses surchauffes et de compromettre le fonctionnement de l’appareil. -
Page 10: Fonctionnement
FONCTIONNEMENT Synoptique bouton Afficheur bouton CHRONO bouton bouton MODE bouton ON/STAND-BY bouton BOOST 2h bouton Icône transmission de signal à partir de la Température configurée télécommande Icône verrouillage des Fonction ASC touches Fonction Détection fenêtre ouverte Icône mode ECO Mode de fonctionnement Jour de la semaine en sélectionné... -
Page 11: Modes De Fonctionnement
Icône Mode ou fonction Description Active et configure la température du mode Confort Confort Nuit Active et configure la température du mode Nuit Active le mode Hors gel Hors gel Active et configure la température du mode Fil- Fil-Pilote Pilote Active le mode Chrono Chrono Allume le dispositif en le réglant sur la puissance... -
Page 12: Mode Nuit
Mode Nuit Le mode Nuit permet de régler la température sur une valeur inférieure à la valeur de la tempé- rature du mode Confort. Nous conseillons de sélectionner ce mode de fonctionnement pendant la nuit ou lorsque la pièce n’est pas occupée pendant 2 heures ou davantage. Nuit apparaisse sur l’écran. - Page 13 Mode Hors gel Le mode Hors gel active l’élément chauffant du contrôle électronique si la température ambiante descend au-dessous de 7°C. Nous recommandons d’utiliser ce mode lorsque la pièce n’est pas occupée pendant plusieurs jours. • Appuyer sur la touche MODE jusqu’à...
-
Page 14: Fonction Détection Fenêtre Ouverte
Fonction Détection fenêtre ouverte • Pour activer la fonction Détection fenêtre ouverte, appuyer à la fois sur les touches pendant 3 secondes. • Pour désactiver la fonction, répéter la même procédure. Avertissement batterie faible Lorsque la puissance de la batterie est faible, le message Batt s’affiche. Les batteries doivent être remplacées le plus tôt possible. - Page 15 FONCTIONNEMENT Synoptique Touche BOOST Bouton rotatif ON/OFF et (BOOST + programmation régulation de la température MATIN, SOIR) (Effacement surchauffe + reset) LED MODE + LED BOOST chauffe sèche-serviettes 2h 60 Verrouillage clavier LED DRYER LEDs durée Touche DRYER (DRYER + verrouillage clavier) Général LED ON/OFF (A): •...
-
Page 16: Mode Boost
Mode BOOST En BOOST le ventilateur du soufflant fonctionne en vitesse réduite et la résistance chauffante du soufflant est active. Le sèche serviette est également utilisé pour chauffer. La température de la pièce est limitée à 35 °C. Le soufflant est actif en vitesse réduite jusqu’à 34 °C, ensuite la régulation est assurée par le sèche serviette uniquement. - Page 17 5s après le dernier appui le programme BOOST est validé. La LED BOOST arête de clignoter. 2h 60 5 sec Les LED de durée décomptent pour indiquer le temps restant. La LED BOOST est rouge fixe tant que le soufflant chauffe. 2h 60 2h 60 2h 60...
- Page 18 Les LED DRYER et 15min se mettent à clignoter. 2h 60 Pendant 5s il est possible de régler la durée en faisant des appuis courts sur la touche DRYER. La durée réglée est visualisée par la 2h 60 LED verte clignotante. 5s après le dernier appui le programme DRYER est validé.
-
Page 19: Précision Des Modes Boost Et Dryer
Précision des modes BOOST et DRYER Les modes BOOST et DRYER sont toujours prioritaires. Il n’y a pas besoin d’annuler le mode spécial en cours pour changer de mode. Le produit est en BOOST : • Appuis sur le bouton BOOST => supprime le mode BOOST •... -
Page 20: Précision Du Verrouillage Clavier
Précision du verrouillage clavier Au moment de l’activation du verrouillage clavier, le mode et la consigne sont sauvegardés. Si le clavier est verrouillé : • S’il y’a une coupure de courant, lors du retour de l’alimentation, le soufflant retourne dans le mode sauvegardé... - Page 21 LED clignotante rouge/vert + Surchauffe interne détectée. BOOST / DRYER alterné -> erreur Déclenchement des sécurités thermique mécanique de température de la résistance chauffante du soufflant. En cas de grille ou résistance chauffante soufflant obstruée. Voir p.22 pour nettoyage du filtre. Vert Rouge L’utilisateur peut effacer le défaut.
-
Page 22: Entretien Et Nettoyage Du Filtre Anti-Poussière
Pour obtenir une bonne réception du signal par la soufflante restez dans un rayon de 3 mètres autour d’elle comme le montre la figure. 30° ENTRETIEN ET NETTOYAGE DU FILTRE ANTI-POUSSIÈRE La soufflerie est équipée d’un filtre anti-poussière amovible qui retient les impuretés de l’air as- pirées dans la pièce. -
Page 23: Entretien Et Nettoyage Du Radiateur
ENTRETIEN ET NETTOYAGE DU RADIATEUR L’appareil devra être lavé à l’aide d’un chiffon humide (au maximum avec un savon au Ph neutre). Ne pas utiliser d’alcool, de solvants ou tout autre matériel abrasif pour ne pas créer de dommages aux parties métalliques et plastiques. FONCTIONS : SOUFFLERIE ET SÉCHOIR La grille peut être réglée manuellement dans 7 positions différentes, compris entre 0°... -
Page 24: Modes D'emploi : Conseils
MODES D’EMPLOI : CONSEILS Chauffage salle de bain (BOOST p.16) Utiliser la fonction BOOST. Les résistances du soufflant et du sèche-serviettes sont en fonction pour le délai choisi. La position recommandée pour la grille antérieure est en vertical (0°). Fonction séchoir (DRYER p.17) Utiliser la fonction DRYER. -
Page 25: Que Faire En Cas De Problèmes
QUE FAIRE EN CAS DE PROBLÈMES Aucun voyant n’est allumé sur le boîtier. • Vérifiez si le bouton rotatif consigne n’est pas positionée sur OFF. • Vérifiez la position du disjoncteur/fusible de protection de l’alimentation sur votre tableau électrique. La température ambiante n’est pas suffisante, l’appareil ne chauffe pas assez. •... -
Page 26: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES • Alimentation 230V ±10% 50Hz par cordon secteur 3 fils 0.75mm² (noir-gris-marron), 0.8m. • Sonde de température type CTN. • IP24. • Température d’utilisation 0°C à 50°C. • Protection thermique mécanique sur résistance soufflant. • Détection de déclenchement des sécurités thermiques mécaniques. •... -
Page 27: Référence(S) Du Modèle: Ribao
Référence(s) du modèle: RIBAO modèle 500 + 1000 W Caractéristique Symbole Valeur Unité Puissance thermique Puissance thermique nominale Puissance thermique minimale (indicative) Puissance thermique maximale continue max,c Consommation d'électricité auxiliaire À la puissance thermique nominale À la puissance thermique minimale En mode veille <0,0005 Coordonnées de contact: Sangha France, 219 avenue de Provence, ZA de la Sipière, 13730 Saint Victoret... - Page 28 Référence(s) du modèle: RIBAO Caractéristique Unité Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type) Contrôle thermique manuel de la charge avec thermostat intégré Contrôle thermique manuel de la charge avec réception d'informations sur la température de la pièce et/ou extérieure Contrôle thermique électronique de la charge avec réception d'informations sur la température de la pièce et/ou extérieure...
- Page 32 Fabriqué en Italie . Distribué par SANGHA FRANCE ZA de la Sipière, 219 avenue de Provence 13730 SAINT VICTORET MAZDA est une maeque distribuée par SANGHA FRANCE qui en apporte la garantie légale de conformité. www.mazda.net DEPUIS 1909...
