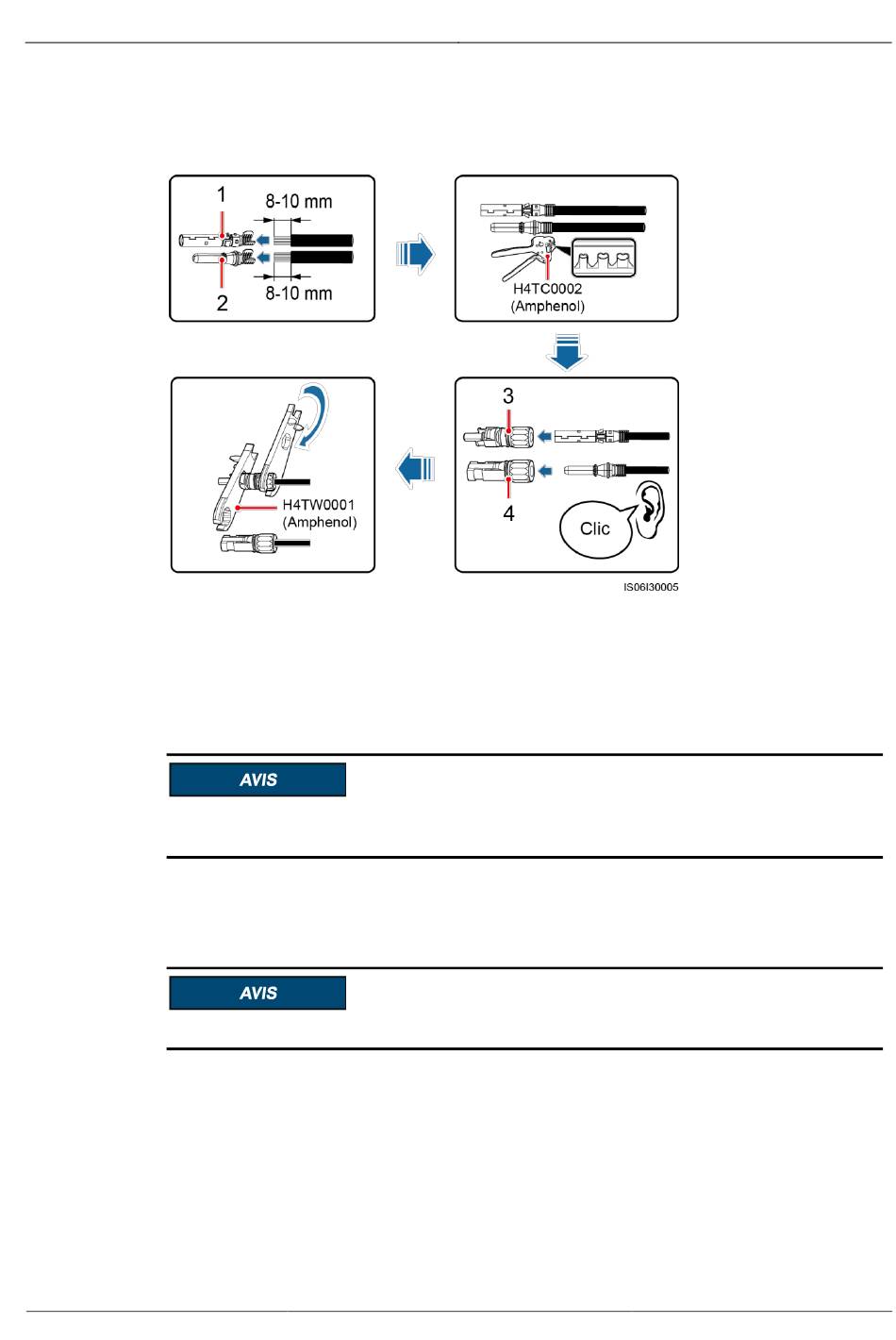

Figure 5-19 Pré paration des connecteurs positifs et né gatifs (à l'aide des contacts de formage du
poinç onnage en mé tal)
(1) Contact en mé tal positif (formage du
poinç onnage)
(3) Connecteur positif
Une fois que les connecteurs positifs et né gatifs s'enclenchent, tirez sur les câ bles d'entré e
d'alimentation CC pour vous assurer qu'ils sont correctement connecté s.
Etape 2 Utilisez un multimè tre pour mesurer la tension CC entre la borne positive et né gative de la
branche PV et confirmez la polarité de la branche.
La plage de mesure de tension CC du multimè tre doit ê tre d'au moins 1100 V.
